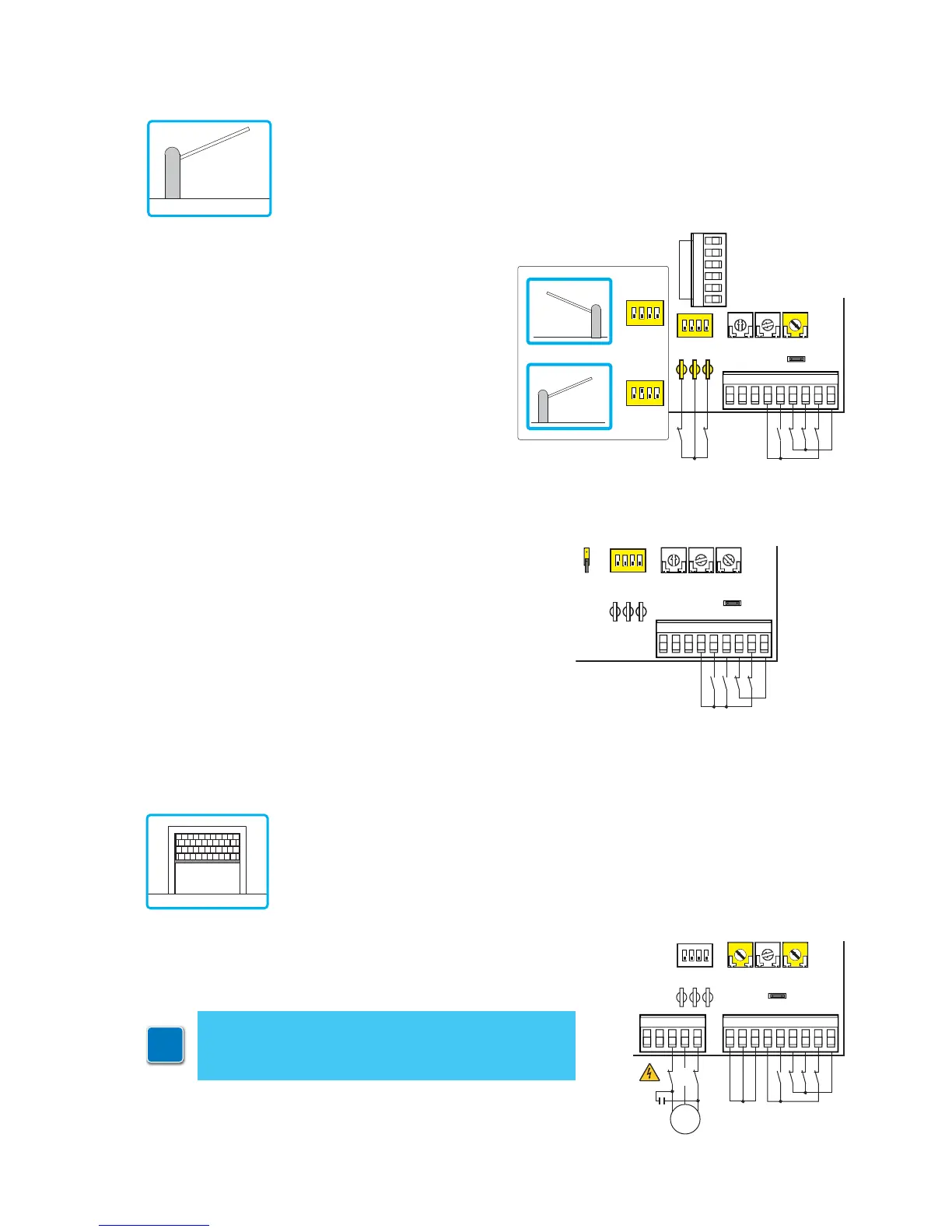

Quando o quadro electrónico é utilizado em aplicações para persianas:
- configure JR6=ON;
- ligar os fins-de-curso N.C. em série às fases do motor
- ligar com um ponte os prensadores 0-11-12.
Quando o quadro eléctronico é utilizado em aplicações para as barreiras:
- definir RF=CT-5 (MAX);
- definir TM=MAX;
- configure JR6=ON;
- seleccionar o sentido correcto de abertura mediante o DIP2.
(Exemplo 1). Ligar os contactos N.C. dos fim
de curso de abertura e fechamento nos faston
12-0-11.
(Exemplo 2). É possível transformar o comando
N.C. 1-6 (parada de segurança) no comando
N.O. 1-4 (fecha) definir 6→4=OFF.
Para obter novamente o fecho imediato da
barreira depois da passagem através das fo-
tocélulas (ou de outras seguranças conectadas
a 1-8), definir o DIP3=OFF.
i
NOTA: caso se queira utilizar o quadro electrónico
no modo com a presença de um operador, desligar
o prensador 9 (veja o exemplo 1 capítulo 14).
R1
<MAX <MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch
NCUWV
com
M1
1~
R1
RF=CT-5
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
Limit switch
Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
JR6
CT
1
2
3
4
5
13. Exemplo de aplicações para persianas
12. Exemplo de aplicações para barreiras
R1
DIP3=OFF
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
JR6
