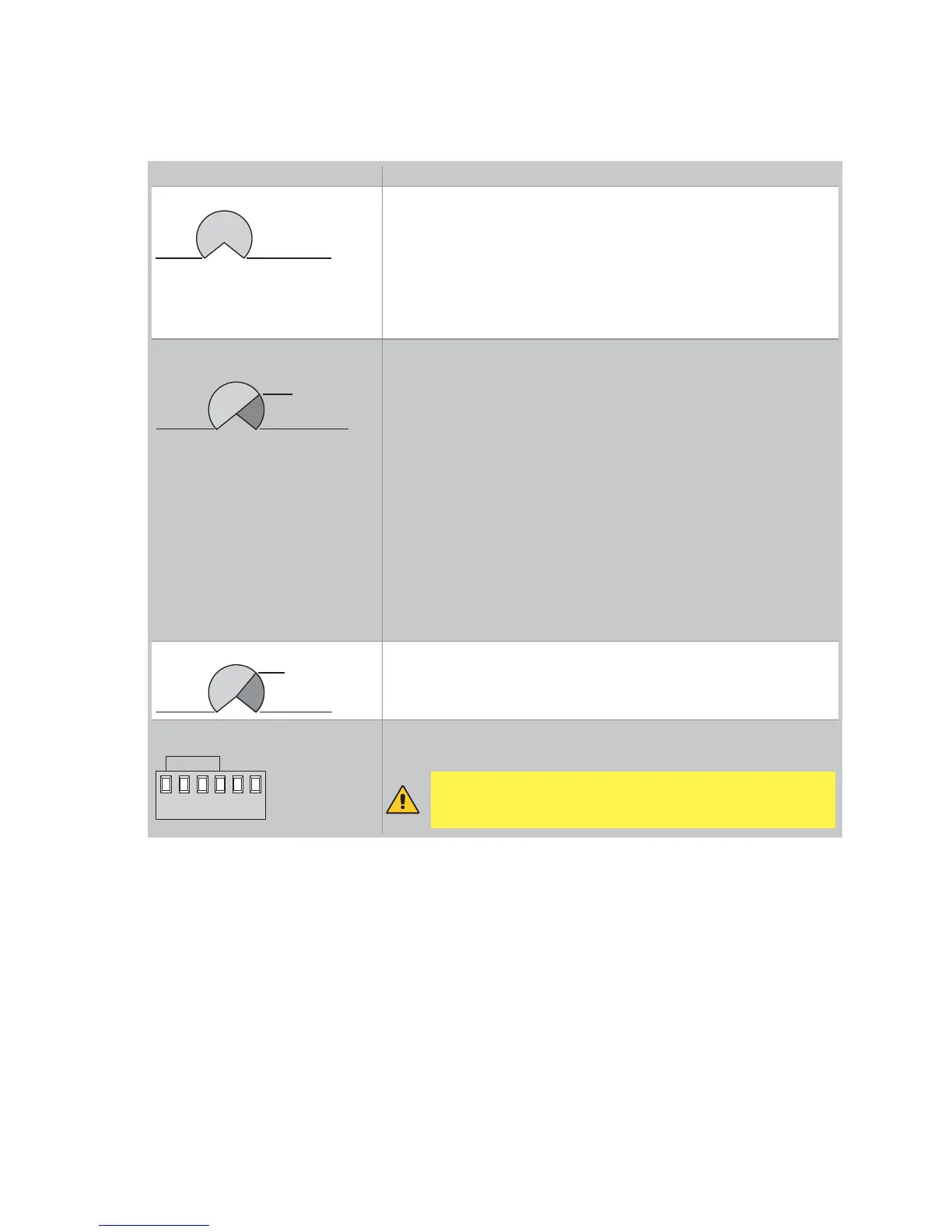

6. Regulações
6.1 Trimmer
Trimmer Descrição
R1
MAX=disabled
MIN
Regulação tomada nos obstáculos.
O quadro electrónico é dotado de um dispositivo de segurança que,
em presença de um obstáculo durante a manobra de abertura, pára
o movimento, enquanto durante a manobra de fechamento pára ou
inverte o movimento.
Com R1=MIN resulta a máxima sensibilidade nos obstáculos (tomada
mínima).
Com R1=MAX a função de levantamento é desactivada (tomada máxima).
TC
MIN=0 s MAX=disabled
120 s
Regulação tempo fechamento automático.
De 0 a 120 s.
Com TC=MAX o fechamento automático está desabilitado.
A contagem inicia com a automação parada pelo tempo configurado
por TC.
Com DIP3=OFF, depois da intervenção de uma segurança, a contagem
começa com a libertação da própria segurança (por exemplo, depois
da passagem através das fotocélulas), e dura pela metade do tempo
configurado com TC (50%).
NOTA: com DIP3=OFF e 6→4=OFF, o fechamento automático está
imediato.
Com DIP3=ON a contagem começa com automação aberta e dura pela
inteira duração do tempo configurado com TC (100%).
NOTA: depois da activação do comando de stop, quando o contacto 1-9
fecha novamente, o fechamento automático activa-se somente depois
de um comando de abertura ou passo-a-passo.
TM
MIN=10 s MAX=120 s
60 s
Regulação tempo de manobra.
De 10 a 120 s.
NOTA: em presença de fim de curso N.C. configurar TM=MAX.
RF
CT 1 2345
Regulação força.
Regula a tensão fornecida ao motor (CT-1=MIN / CT-5=MAX).
ATENÇÃO: desligar a alimentação antes de efectuar
a regulação.
