11
IP2045IT - 2014-09-22

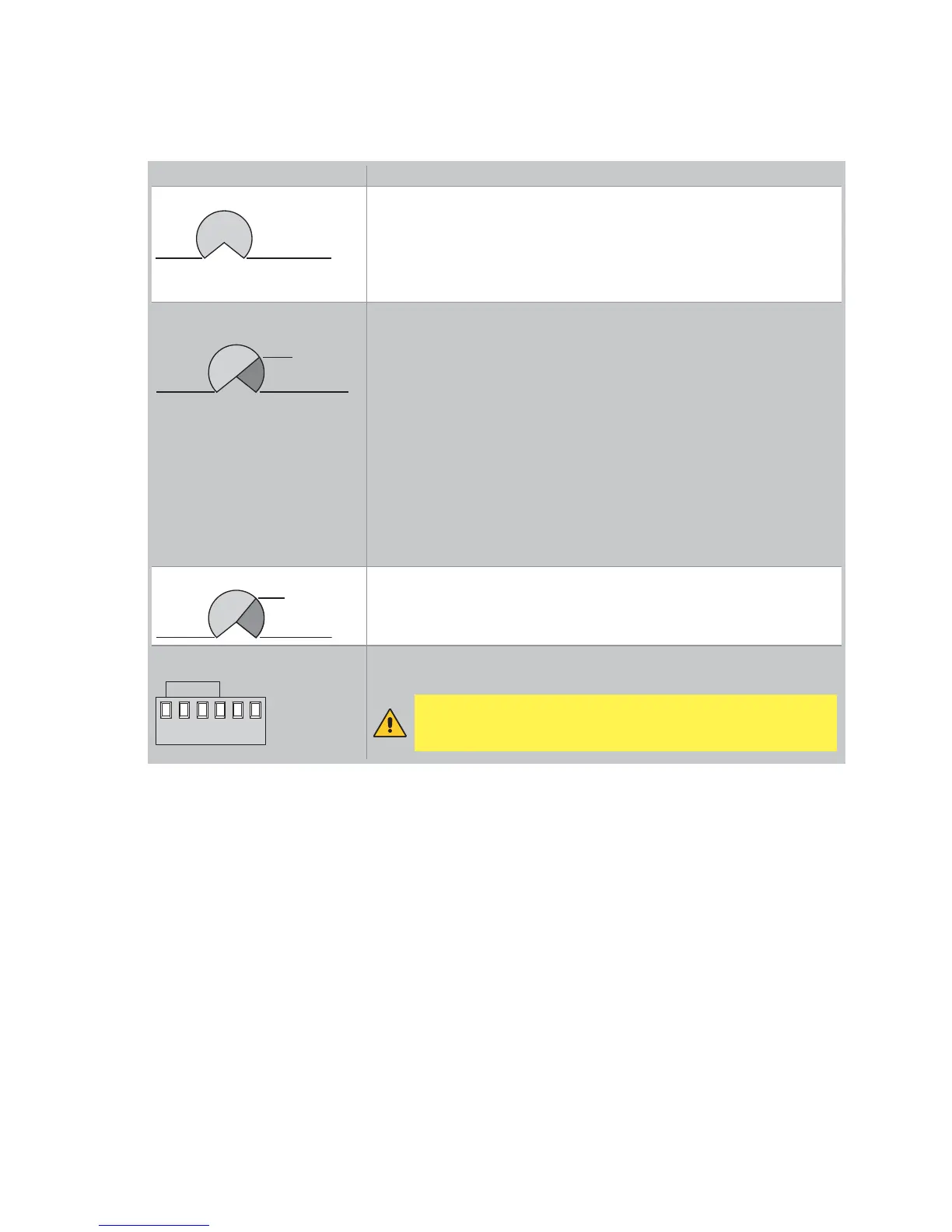

Trimmer Descrizione
R1
MAX=disabled
MIN
Regolazione spinta sugli ostacoli.
ll quadro elettronico è dotato di un dispositivo di sicurezza che in presenza
di un ostacolo durante la manovra di apertura arresta il movimento, mentre
durante la manovra di chiusura arresta o inverte il movimento.
Con R1=MIN si ha la massima sensibilità agli ostacoli (spinta minima).
Con R1=MAX la funzione di rilevamento è disabilitata (spinta massima).
TC
MIN=0 s MAX=disabled
120 s
Regolazione tempo di chiusura automatica.
Da 0 a 120 s.
Con TC=MAX la chiusura automatica é disabilitata.
Il conteggio inizia da automazione ferma per il tempo impostato da TC.
Con DIP3=OFF, dopo l’intervento di una sicurezza (1-6, 41-6, 1-8, 41-8), il
conteggio inizia al rilascio della sicurezza stessa (ad esempio dopo il pas-
saggio attraverso le fotocellule), e dura per la metà del tempo impostato
con TC (50%).
NOTA: con DIP3=OFF e 6→4=OFF la chiusura automatica è immediata.
Con DIP3=ON il conteggio inizia ad automazione aperta e dura per tutta la
durata del tempo impostato con TC (100%).
NOTA: dopo l’attivazione del comando di stop, alla richiusura del contatto
1-9, la chiusura automatica si abilita solo dopo un comando di apertura o
passo-passo.
TM
MIN=10 s MAX=120 s
60 s
Regolazione tempo di manovra. Da 10 a 120 s.
NOTA: in presenza di finecorsa N.C. impostare TM=MAX.
RF
CT 1 2345
Regolazione forza.
Regola la tensione fornita al motore (CT-1=MIN / CT-5=MAX).
ATTENZIONE: scollegare l’alimentazione prima di
effettuare la regolazione.
6.1 Trimmer
6. Regolazioni
