Entrematic Ditec E1A - Esempio DI Applicazione Per Porte Sezionali

20
IP2045IT - 2014-09-22

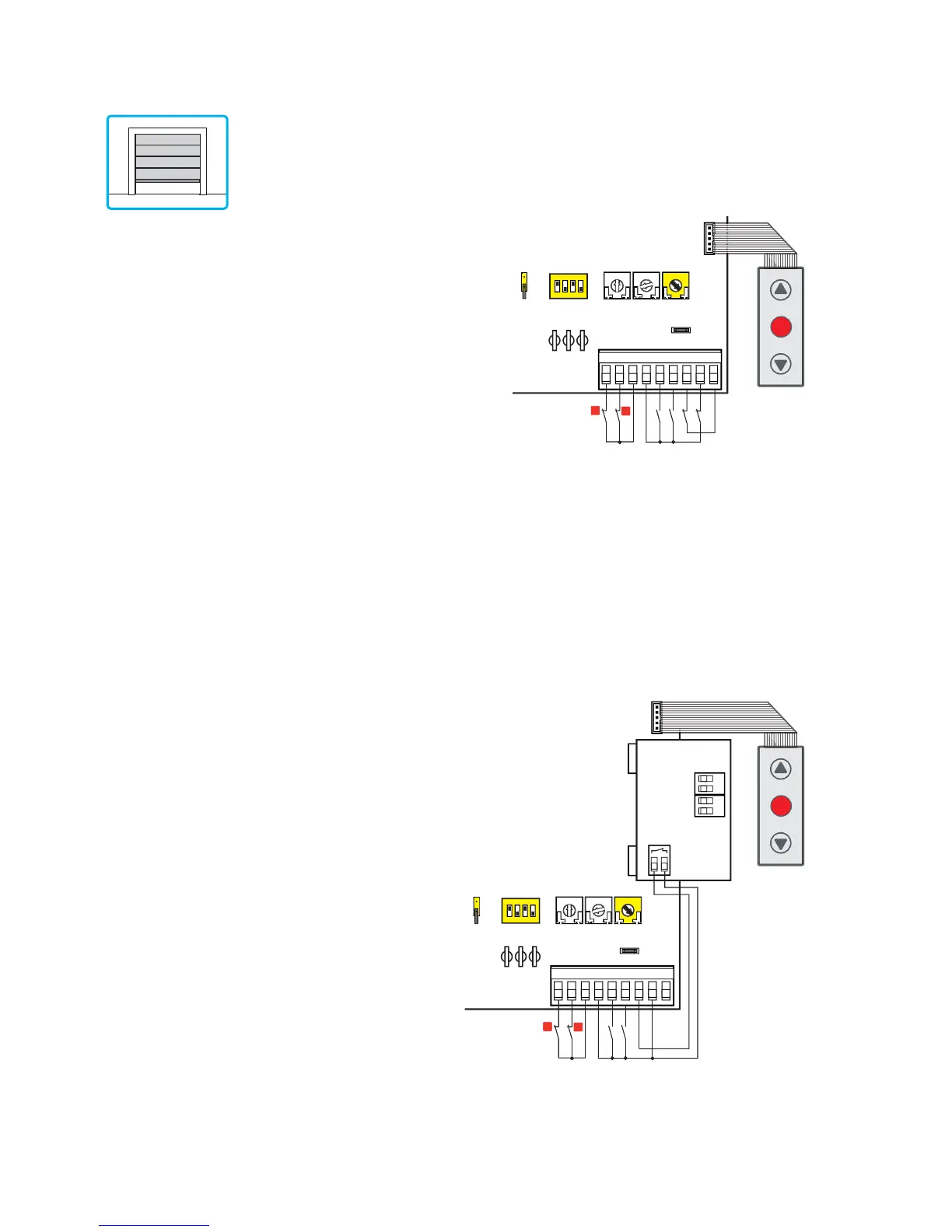

(Esempio 1) Quando il quadro elettronico viene
usato in applicazioni per automazioni sezionali:
- impostare TM=MAX;
- collegare i contatti N.C. dei finecorsa di aper-
tura e chiusura ai morsetti 0-11-12;
- impostare il comando di apertura mediante
DIP1=ON;
- impostare il senso di marcia mediante
DIP2=OFF;
- impostare il comando di chiusura mediante
6→4=OFF.
- impostare JR6=ON
NOTA: se si vuole utilizzare il quadro elettroni-
co in modalità a uomo presente, scollegare il
morsetto 9.
In questa condizione, i comandi di apertura (1-5)
e di chiusura (1-6) funzionano solo se mantenuti
premuti, al loro rilascio l’automazione si ferma.
La chiusura automatica e i comandi radio sono
disabilitati.
(Esempio 2)
Se si collega
la costa di sicurezza autocontrol-
lata SOFA1 in chiusura, effettuare i seguenti
collegamenti:
- impostare TM=MAX;
- collegare i contatti N.C. dei finecorsa di aper-
tura e chiusura ai morsetti 0-11-12;
- impostare il comando di apertura mediante
DIP1=ON;
- impostare il senso di marcia mediante
DIP2=OFF;
- impostare il comando di chiusura mediante
6→4=OFF.
- impostare SO=OFF.
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
JR6
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
AUX
SOFA1
OUT1
141 IN1
JR6
14. Esempio di applicazione per porte sezionali
