Entrematic Ditec E1A - Funk

74
IP2045DE - 2014-09-22
Die Steuerung ist mit einem Fun-
kempfänger der Frequenz 433,92
MHz ausgestattet.
Die Antenne besteht aus einem
Draht der Länge 173 mm, der an
die Klemme ANT angeschlossen ist.
Es besteht die Möglichkeit, die
Funkreichweite durch den An-
schluss der Antenne, die sich in den
Blinkleuchten befindet, oder durch
den Einbau einer passenden BIXAL-Antenne zu erhöhen.
ANMERKUNG: Für den Anschluss der externen Antenne an die Steuerung ein Koaxialkabel
Typ RG58 (max
10 m) verwenden.
Prüfen, dass das Speichermodul an den COM-Anschluss der Steuerung eingesteckt ist.
Im Speichermodul können bis zu 200 Handsender gespeichert werden.
ACHTUNG: Sollte der an der Steuerung vorhandene Funkempfänger nicht verwendet werden,
JR3=OFF einstellen.

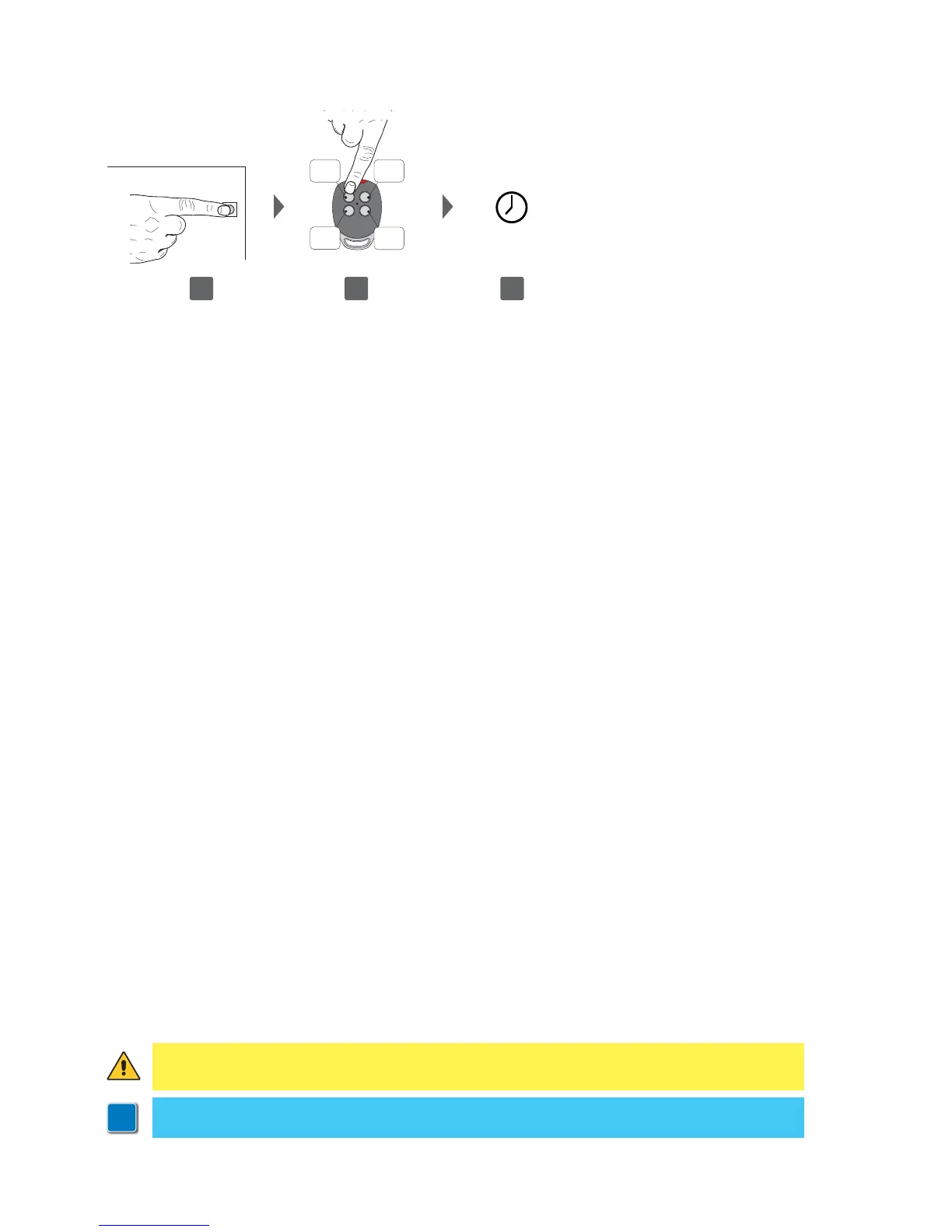

Sender speichern:
- die Taste PRG am Empfänger oder an der Steuerung kurz drücken, die LED SIG leuchtet;
- eine Speicherung durch Drücken der gewünschteTasten CH des Senders für 2 s innerhalb
der Reichweite des Empfängers vornehmen. Der Sender wird so gespeichert. Während die-
ser Phase blinkt die Melde-LED SIG. Wenn die LED wieder leuchtet, kann ein neuer Sender
eingelernt werden. Alle neuen Sender durch eine Übertragung wie angegeben aktivieren;
- das beenden des Speichervorganges erfolgt automatisch nach 10 s ab der letzten Übertragung,
oder durch erneutes Drücken der Taste PRG (die LED SIG schaltet sich aus).
In der Steuerung können 1 bis 4 CH-Tasten einer Funksteuerung gespeichert werden:
- wird nur eine CH-Taste (jede beliebige) der Funksteuerung gespeichert, wird der Befehl 1-5
(Schrittbetrieb/ Öffnung) ausgeführt;
- werden weitere Tasten gespeichert, werden den CH-Tasten folgende Funktionen zugeordnet:
 ǩ &+ %HIHKO6FKULWWEHWULHEIIQXQJ
 ǩ &+ %HIHKOI¾U7HLO¸IIQXQJGDGXUFK¸IIQHWVLFKGHU$QWULHEHWZDP
 ǩ &+ %HIHKO(LQVFKDOWHQ$XVVFKDOWHQGHU,QQHQEHOHXFKWXQJ
 ǩ &+ %HIHKO6WRSSJOHLFKEHGHXWHQGGHP%HIHKO
Sender löschen:
- die Taste PRG an dem Empfänger oder an der Steuerung 3 s lang gedrückt halten, bis die LED
SIG zu blinken beginnt;
- zum Löschen aller Sender aus dem Empfängerspeicher, erneut 3 s lang die Taste PRG ge-
drückt halten;
- um einen einzelnen Sender zu löschen, irgendeine der Tasten CH des zu löschenden Senders
drücken;
- das Löschen wird durch das schnelle Blinken der LED SIG bestätigt.
Bei einem Tausch der Steuerung kann das verwendete Speichermodul in die neue Steuerung
eingesetzt werden.
10 s
CH1 CH2
CH3 CH4
1 2 3
PRG
Receiver
ACHTUNG: Das Einsetzen und Entnehmen des Speichermoduls muss ohne Stromver-
sorgung vorgenommen werden.
Für weitere Informationen verweisen wir auf die Bedienungsanleitung für die Sender
der Baureihe GOL.
7. Betrieb des Funkempfängers
i
