Quando il quadro elettronico viene usato in applicazioni per barriere:
- impostare RF=CT-5
- impostare TM=MAX;
- impostare JR6=ON
- selezionare il corretto senso di apertura mediante il DIP2.
Quando il quadro elettronico viene usato in applicazioni per serrande:
- impostare JR6=ON
- collegare i finecorsa N.C. in serie alle fasi del motore
- ponticellare i morsetti 0-11-12.

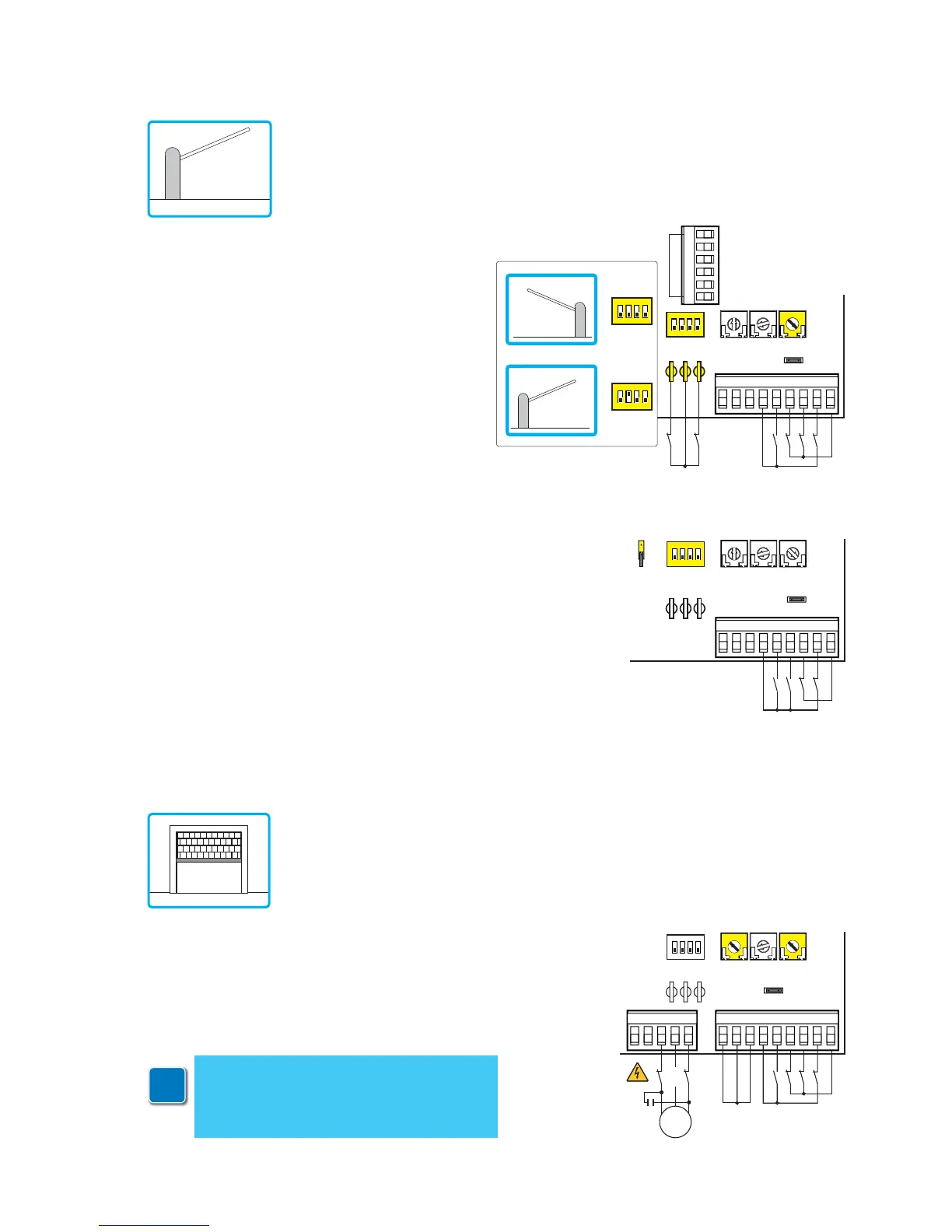

12. Esempio di applicazione per barriere
(Esempio 2). E’ possibile trasformare il comando
N.C. 1-6 (arresto di sicurezza) nel comando N.O.
1-4 (chiude) impostando 6→4=OFF.
Per ottenere la richiusura immediata della bar-
riera dopo il passaggio attraverso le fotocellule
(o altre sicurezze collegate a 1-8), impostare il
DIP3=OFF.
i
NOTA: se si utilizza il quadro elettronico
in modalità a uomo presente, scollegare
il morsetto 9 (vedere esempio 1 capitolo
14).
(Esempio 1). Collegare i contatti N.C. dei fine-
corsa di apertura e chiusura ai faston 12-0-11.
13. Esempio di applicazione per serrande
