Entrematic Ditec E1A - Anwendungsbeispiel für Schiebetore

77
IP2045DE - 2014-09-22
Anm: bei Verwendung der automatisch
gesteuerten Sicherheits-leiste SOFA1-
SOFA2 müssen die im Absatz 4.1 ange-
gebenen Anschlüsse hergestellt werden.
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234

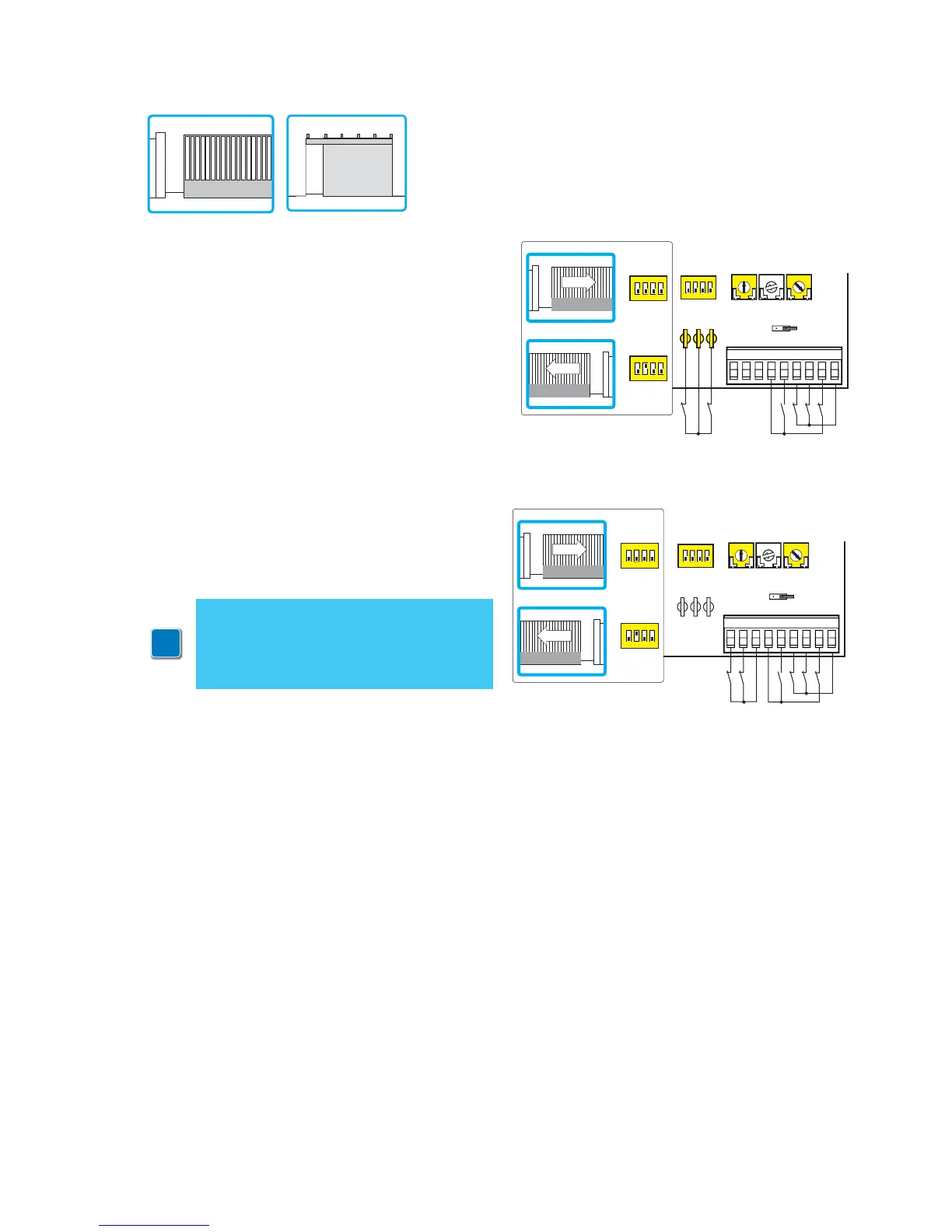

(Beispiele 1). Die N.C.-Kontakte der Endschalter
zum Öffnen und Schließen an die Steckklemmen
12-0-11 anschließen;
oder
(Beispiele 2). Die N.C.-Kontakte der Endschalter
zum Öffnen und Schließen an die Klemmen 0-11-
12 anschließen.
Bei dieser Funktionsweise bleibt der Torflügel
stehen, wenn die Endschalter schalten.
Bei der Erkennung eines Hindernisses wäh-
rend des Öffnens bleibt der Torflügel mit
einer Freifahrbewegung stehen. Während der
Schließbewegung öffnet sich der Torflügel wieder.
10. Anwendungsbeispiel für Schiebetore
Wenn die Steuerung bei Schiebetoren verwendet wird:
- JR6=OFF einstellen;
- TM=MAX einstellen;
- Mit DIP2 wird die Öffnungsrichtung gewählt.
i
