11. Ejemplo de aplicación de automatismo en
paralelo

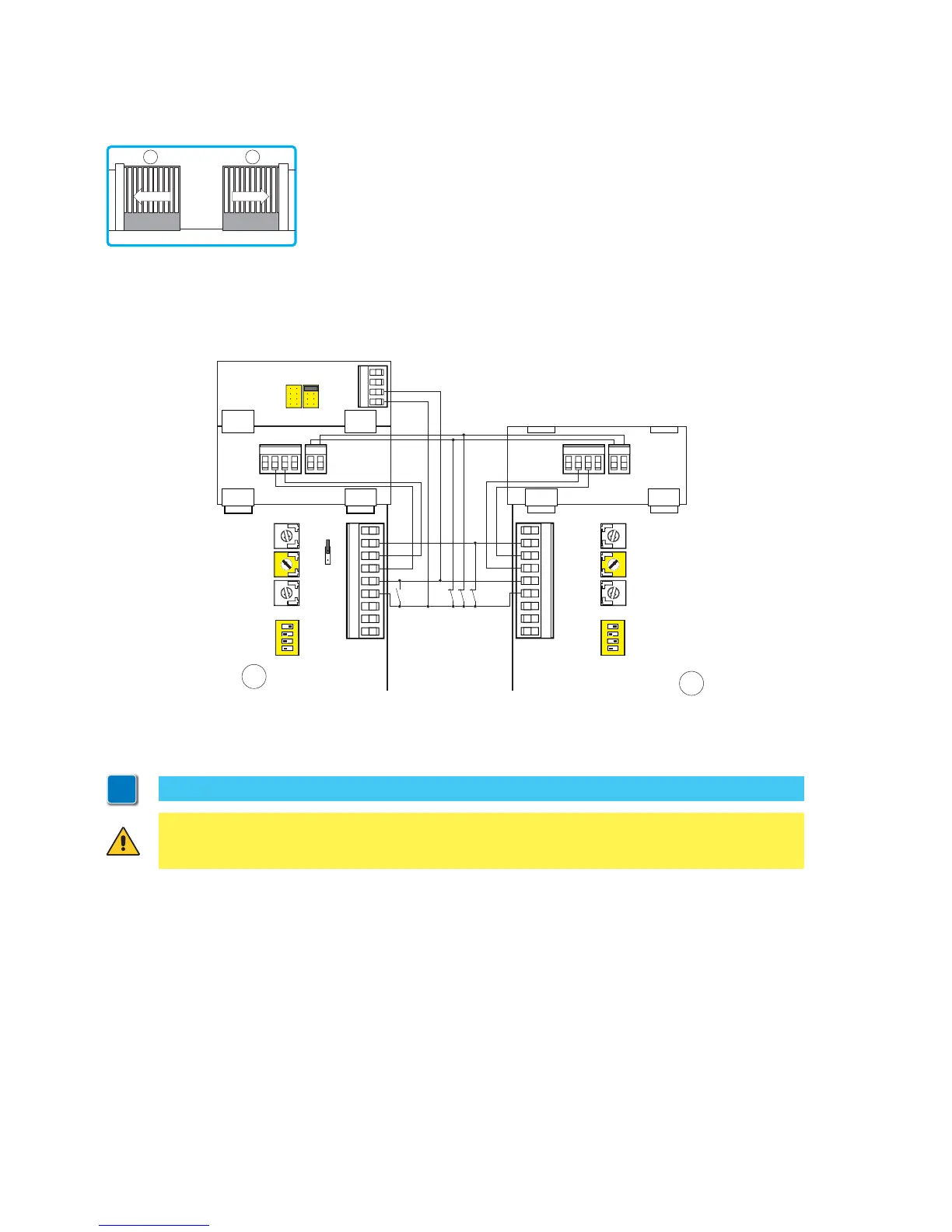

Es posible controlar dos automatismos [A] y [B] en paralelo, realizando
las conexiones indicadas en la fig.
Los mandos 1-5 y los mandos radios (con DIP1=ON) equivalen a un
mando de apertura total.
Para gestionar ambos automatismos con un único mando radio, no
use los receptores radio a bordo de los cuadros electrónicos, sino
introduzca un receptor BIXLR22.
El cierre automático se obtiene regulando el trimmer TC no al máximo y en la misma posición en
ambos cuadros electrónicos.
R1
<MAX
TMTC
JR3
121101568941
1
ON
234
R1
<MAX
TM TC
121101568941
1
ON
234
0
6841
6
8
SWT
OUT2
0
6841
6
8
SWT
BIXLR22
JR1 JR2
E1A
A
E1A
B
A B
i
NOTA: los movimientos de apertura y cierre no están sincronizados.
ATENCIÓN: ante la falta de costa de seguridad SOFA1-SOFA2 conecte los mandos 1-6 e
1-8 a la tarjeta SWT.
