11. Exemplo de automações em paralelo
R1
<MAX
TMTC
JR3
121101568941
1
ON
234
R1
<MAX
TM TC
121101568941
1
ON
234
0
6841
6
8
SWT
OUT2
0
6841
6
8
SWT
BIXLR22
JR1 JR2
E1A
A
E1A
B

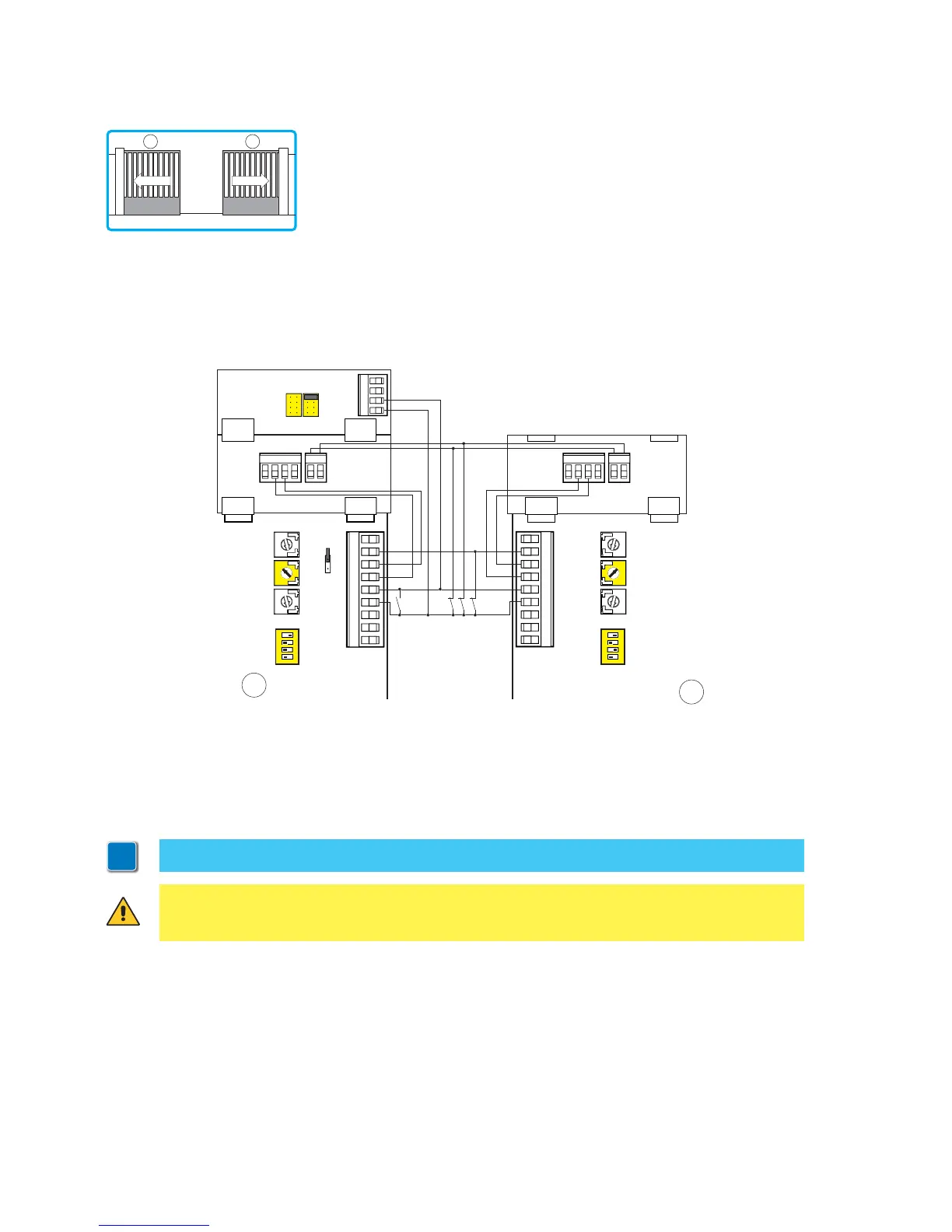

É possível comandar duas automações [A] e [B] em paralelo, estabe-
lecendo as ligações indicadas na figura.
Os comandos 1-5 e os comandos rádio (com DIP1=ON) equivalem a um
comando de abertura total.
Para controlar ambas as automações com um único comando rádio,
não utilizar os receptores rádio dos quadros electrónicos, mas inserir
um receptor BIXLR22.
O fechamento automático pode ser obtido regulando o trimmer TC não ao máximo e na mesma
posição em ambos os quadros electrónicos.
A B
NOTA: os movimentos de abertura e fechamento não estão sincronizados.
ATENÇÃO: em ausência de costa de segurança SOFA1-SOFA2 ligar os comandos 1-6 e
1-8 à placa SWT.
i
