9
IP2045IT - 2014-09-22

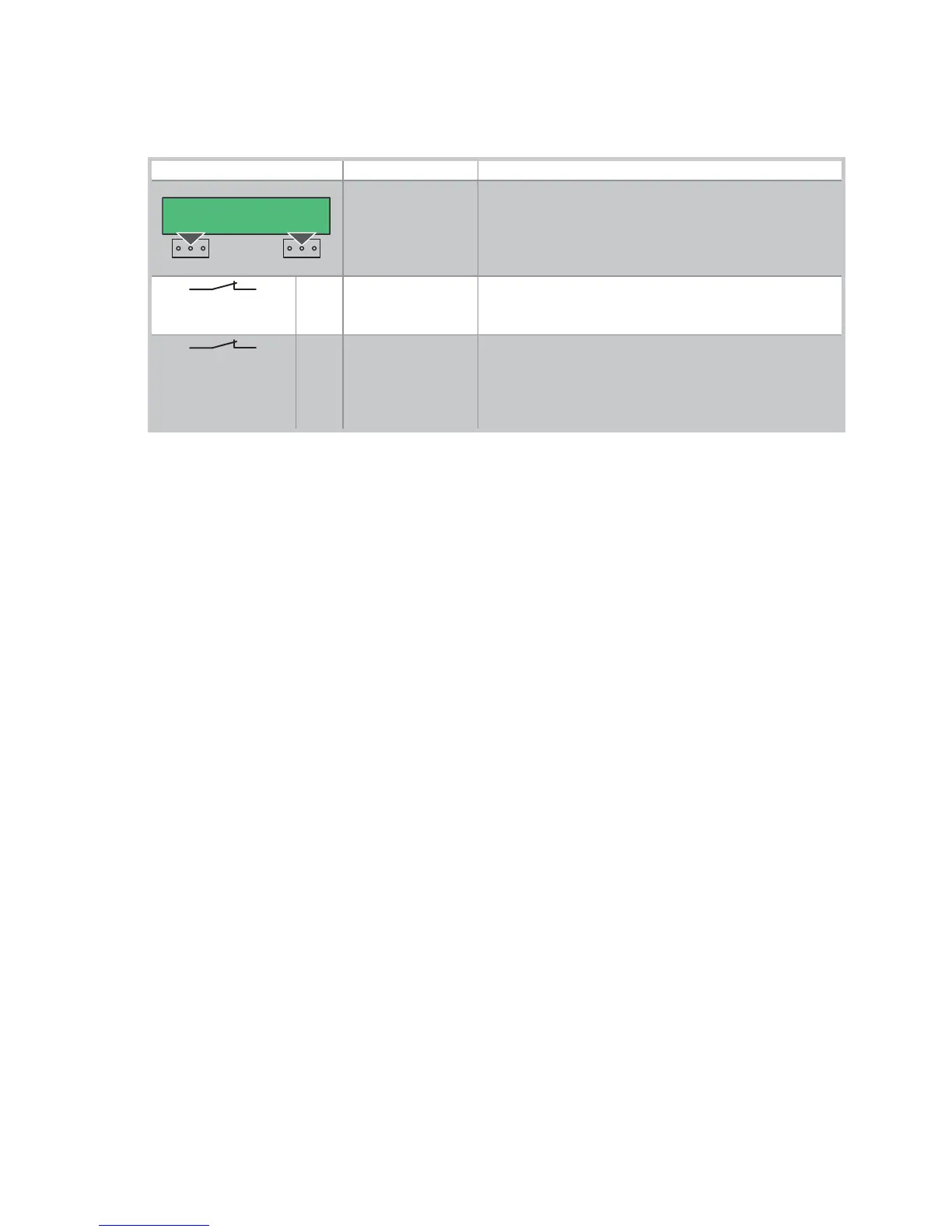

4.1 Costa di sicurezza autocontrollata SOFA1-SOFA2 o GOPA-
VRS
Comando Funzione Descrizione
GOPAV
SOFA1-SOFA2
SAFETY TEST Inserire il dispositivo SOFA1-SOFA2 o GOPAVRS nella
apposita sede per schede ad innesto AUX.
Il morsetto 41 attiva un test della costa di sicurezza prima
di ogni manovra.
Se il test fallisce il led SA lampeggia e il test viene ripetuto.
1
6
N.C. SICUREZZA
IN APERTURA
Collegare il contatto di uscita del dispositivo SOFA1-SOFA2
ai morsetti 1-6 del quadro elettronico (in serie al contatto
di uscita della fotocellula, se presente).
1 8
N.C. SICUREZZA
DI INVERSIONE
Collegare il contatto di uscita del dispositivo SOFA1-SOFA2
ai morsetti 1-8 del quadro elettronico (in serie al contatto
di uscita della fotocellula, se presente).
ATTENZIONE: per ottenere un intervento rapido della costa
di sicurezza, collegarla al contatto 1-6.
