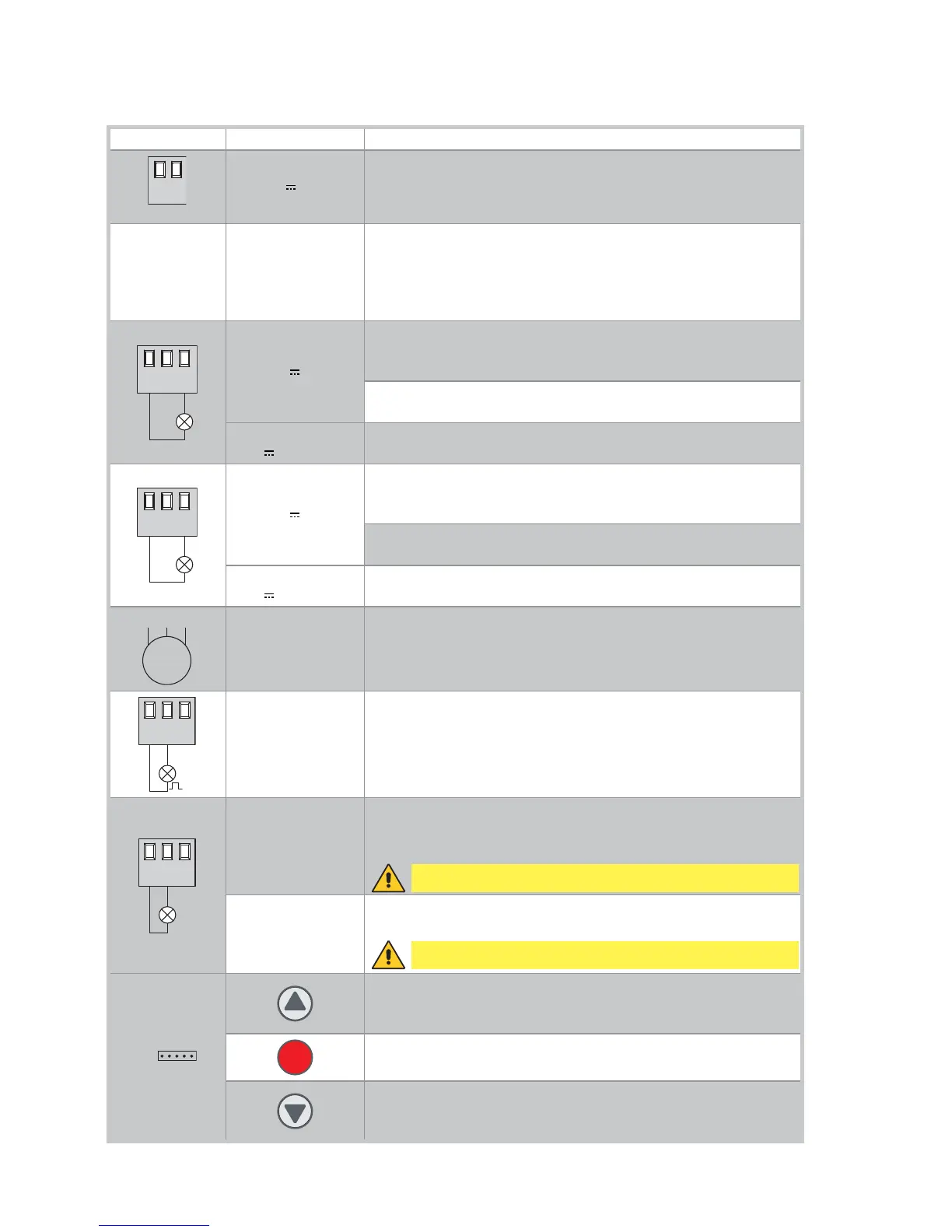

Salida Valor/Accesorios Descripción
01
+-
24 V 0,5 A
Alimentación accesorios.
Salida para la alimentación de accesorios externos, incluidas lám-
para estado automatismo.
AUX
SOFA1-SOFA2
GOPAV
El cuadro electrónico está provisto de un espacio para tarjetas de
acoplamiento del tipo recibidores de radio, espiras magnéticas, etc.
La acción de la tarjeta es seleccionada por el DIP1.
ATENCIÓN: la introducción y extracción de las tarjetas de acoplamien-
to se debe realizar sin que haya alimentación eléctrica.
11 ... 1
24 V 3 W
Lámpara automatismo abierto.
Sólo con fin de carrera 0-11 (N.C.) conectado y DIP2=OFF la luz se
apaga cuando el automatismo está cerrado.
Lámpara automatismo cerrado.
Con DIP2=ON la luz se apaga cuando el automatismo está abierto.
QIKLUX
24 V
120 mA max
Kit de luces para barrera QIK.
Si DIP2=ON, la luz se apaga cuando el automatismo está abierto.
12 ... 1
24 V 3 W
Lámpara automatismo cerrado.
Sólo con fin de carrera 0-12 (N.C.) conectado y DIP2=OFF la luz se
apaga cuando el automatismo está abierto.
Lámpara automatismo abierto.
Con DIP2=ON la luz se apaga cuando el automatismo está cerrado.
QIKLUX
24 V
120 mA max
Kit de luces para barrera QIK.
Si DIP2=OFF, la luz se apaga cuando el automatismo está abierto.
M1
UVW
230 V~ 5 A
120 V (E1AJ)
Motor 1 (M1).
El borne W se conecta al común de las fases motor. El condensador
se conecta entre las fases U y V.
N W...
LAMP
230 V~ 25 W
120 V~ (E1AJ)
Intermitente.
Se activa durante las maniobras de apertura y cierre.
CN ...
LUXK7
230 V~ 60 W
120 V~ (E1AJ)
Luz de cortesía interna del automatismo corredizo CROSS.
Se activa durante 180 s al recibir cualquier mando de apertura (total
o parcial) o de cierre.
230 V~ 100 W
120 V~ (E1AJ)
Luz de cortesía exterior de l’automatismo. Se activa durante 180 s
al recibir cualquier mando de apertura (total o parcial) o de cierre.
J12
Botonera de membrana (PT3). Activa la maniobra de apertura.
NOTA: para activar la maniobra de cierre conecte el conector de la
botonera a J12 rotando 180°.
Botonera de membrana (PT3). Provoca la parada del movimiento.
Botonera de membrana (PT3). Activa la maniobra de cierre.
NOTA: para activar la maniobra de apertura conecte el conector de la
botonera a J12 rotando 180°.
ATENCIÓN: utilice cable con doble aislamiento
ATENCIÓN: utilice cable con doble aislamiento
5. Salidas y accesorios
