Entrematic Ditec E1A - Radio

54
IP2045FR - 2014-09-22
Le tableau électronique est équipé
d’un récepteur radiocommande
avec fréquence 433,92 MHz.
L’antenne est constituée d’un fil rigi-
de de 173 mm de longueur branché
à la borne ANT.
Il est possible d’augmenter la por-
tée de la radiocommande en rac-
cordant l’antenne présente dans les
flashes clignotants ou en installant
l’antenne accordée BIXAL.
REMARQUE: pour connecter l’antenne externe au tableau électronique utiliser un câble coaxial
de type RG58 (10 m max).
Vérifier si le module de mémoire est introduite sur le connecteur COM de le tableau électronique.
Dans le module mémoire on peut mémoriser jusqu’à 200 transmetteurs.
ATTENTION: si le récepteur radio incorporé au tableau électronique n’est pas utilisé, régler
JR3=OFF et enlever le module mémoire.

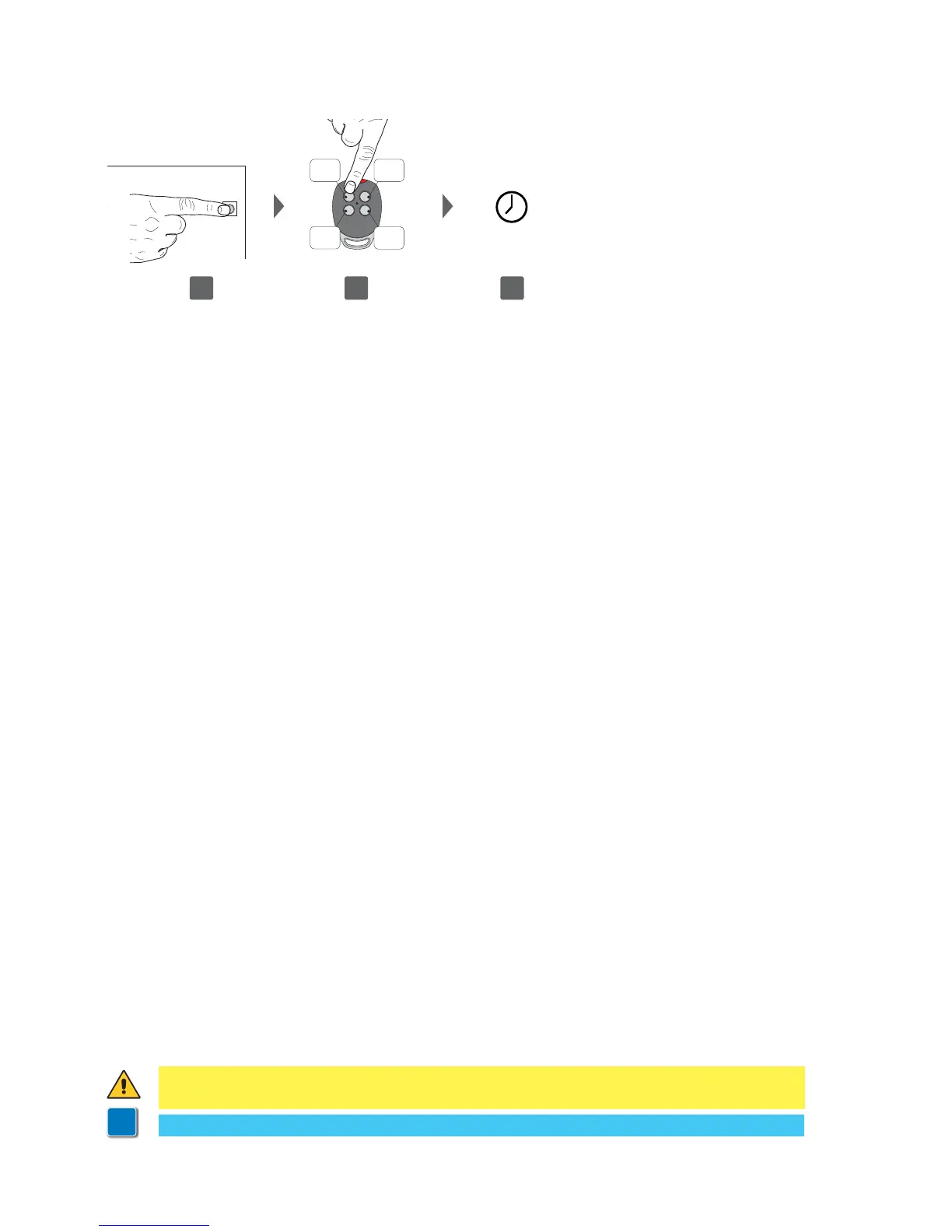

Mémorisation des émetteurs:
- appuyer sur le bouton PGR qui se trouve sur le récepteur radio ou sur le tableau électronique,
la led de signalisation SIG s’allume;
- effectuer une transmission en appuyant sur les boutons CH désirant du transmetteur (dans
la porte du récepteur radio). Cela permettra au transmetteur d’être mémorisé. Pendant cette
phase la led de signalisation SIG clignote. Lorsque la led s’allume à nouveau il est possible
d’activer un nouveau transmetteur. Activer tous les nouveaux transmetteurs en effectuant
une transmission de la manière indiquée plus haut;
- la sortie de la procédure se fait automatiquement 10 s après la dernière transmission ou
bien en appuyant à nouveau sur la touche PRG (la led SIG s’éteint).
Il est possible de sauvegarder jusqu’à quatre touches CH de la même radiocommandes:
- si une seule touche CH (quelconque) de la radiocommande est mémorisée, la commande 1-5
est effectuée (pas-à-pas/ouverture);
- si deux à quatre touches CH de la même radiocommande sont mémorisées, les fonctions
associées aux touches CH sont les suivantes:
 ǩ &+ FRPPDQGHSDV¢SDVRXYHUWXUH
 ǩ &+ FRPPDQGHGǢRXYHUWXUHSDUWLHOOHSURYRTXHOǢRXYHUWXUHGHOǢDXWRPDWLVPHSHQGDQW
environ 1 m;
 ǩ &+ FRPPDQGHDOOXPDJHH[WLQFWLRQOXPLªUHGHFRXUWRLVLH
 ǩ &+ FRPPDQGHGǢDUU¬W«TXLYDOHQWH¢ODFRPPDQGHLPSXOVLYH
Effacement des émetteurs:
- appuyer sur le bouton PRG qui se trouve sur le récepteur radio ou sur le tableau électronique
en maintenant la pression pendant 3 s, jusqu’à ce que la led SIG commence à clignoter;
- pour effacer tous les transmetteurs de la mémoire du récepteur radio appuyer à nouveau
pendant 3 s sur le bouton PRG;
- si l’on veut effacer un seul transmetteur, appuyer sur les boutons CH précédemment enre-
gistré du transmetteur à effacer;
- l’effacement est confirmé par le clignotement rapide de la led SIG.
En cas de remplacement du tableau électronique, le module de mémoire en usage pourra être
inséré sur le nouveau tableau électronique.
10 s
CH1 CH2
CH3 CH4
1 2 3
PRG
Receiver
7. Radio
ATTENTION: l’insertion et l’extraction de la mémoire BIXMR2 doit se faire avec la tension
coupée.
i
Pour plus d’informations, consulter le manuel d’utilisation des émetteurs série GOL.
