IP2045FR - 2014-09-22

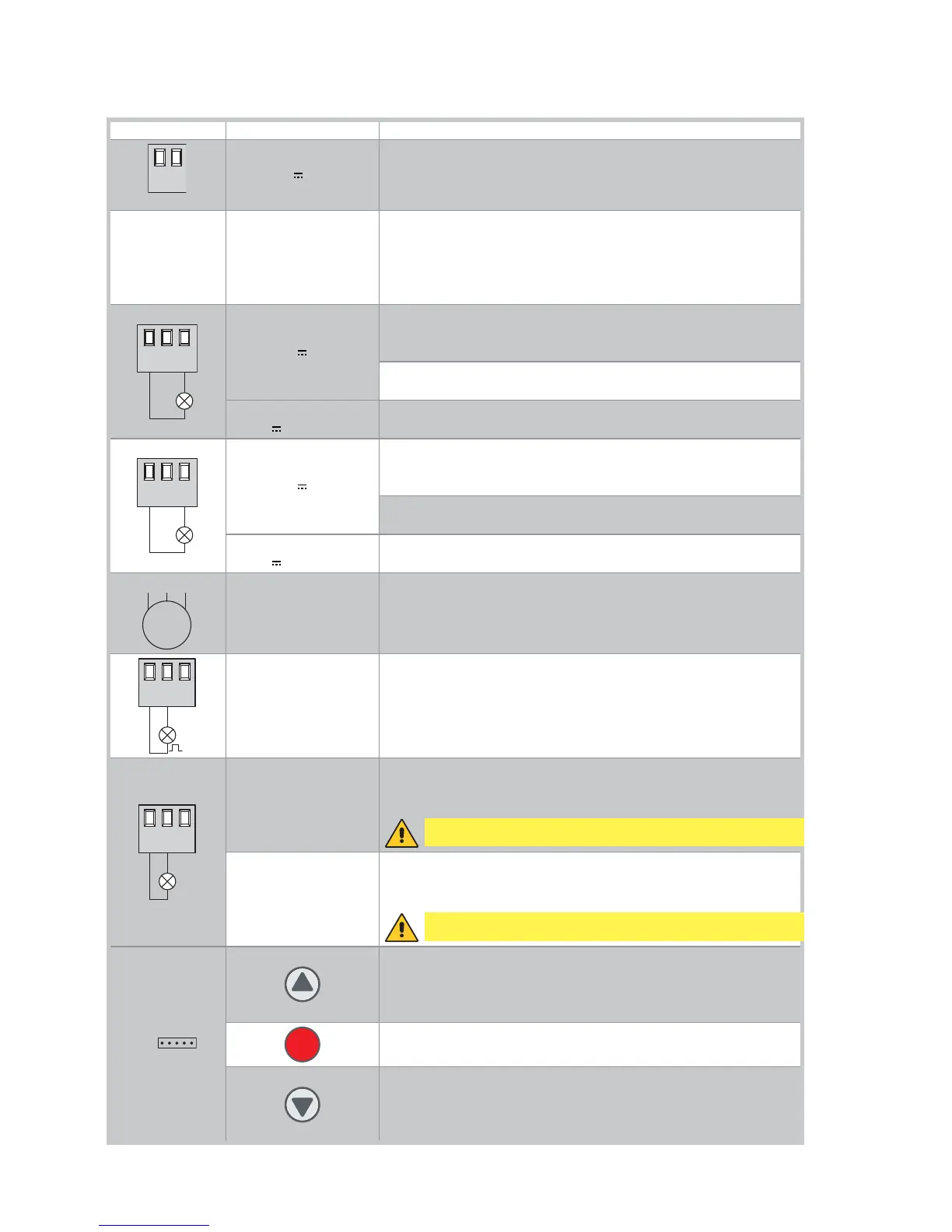

Sortie Valeur/Accessoires Description
01
+-
24 V 0,5 A
Alimentation des accessoires.
Sortie de l’alimentation des accessoires externes avec lampes
d’état d’automatisme.
AUX
SOFA1-SOFA2
GOPAV
L’armoire de commande possède un siège pour carte de couplage,
type récepteurs radio, boucles magnétiques, etc.
L’action de la carte de couplage est sélectionnée par le DIP1.
ATTENTION: l’insertion et l’extraction des cartes de couplage
doivent être faits sans tension.
11 ...
1
24 V 3 W
Lampe d’automatisme ouvert.
Seulement avec fin de course 0-11 (N.C.) connecté et DIP2=OFF la
lumière s’éteint lorsque l’automatisme est fermé.
Lampe d’automatisme refermé.
Avec DIP2=ON la lumière s’éteint lorsque l’automatisme est ouvert.
QIKLUX
24 V
120 mA max
Kit lumières pour barrière QIK.
Avec DIP2=ON la lumière s’éteint quand l’automation est ouverte.
12 ...
1
24 V 3 W
Lampe d’automatisme refermé.
Seulement avec fin de course 0-12 (N.C.) connecté et DIP2=OFF la
lumière s’éteint lorsque l’automatisme est ouvert.
Lampe d’automatisme ouvert.
Avec DIP2=ON la lumière s’éteint lorsque l’automatisme est fermé.
QIKLUX
24 V
120 mA max
Kit lumières pour barrière QIK.
Avec DIP2=OFF la lumière s’éteint quand l’automation est ouverte.
M1
UVW
230 V~ 5 A
120 V (E1AJ)
Moteur 1 (M1).
La borne W est raccordée au commun des phases du moteur.
Le condensateur est raccordé entre les phases U et V.
LAMP
230 V~ 25 W
120 V~ (E1AJ)
Clignotant.
S’active lors de la manoeuvre d’ouverture et de fermeture.
CN ...
LUXK7
230 V~ 60 W
120 V~ (E1AJ)
Lumière de courtoisie interne de l’automatisme coulissant CROSS.
Elle s’allume pendant 180 s à la réception de chaque commande
d’ouverture (totale ou partielle) ou de fermeture.
230 V~ 100 W
120 V~ (E1AJ)
Lumière de courtoisie externe l’automatisme. Elle s’allume pendant
180 s à la réception de chaque commande d’ouverture (totale ou
partielle) ou de fermeture.
J12
Tableau à poussoirs avec membrane (PT3). Active la manœuvre
d’ouverture.
REMARQUE: pour activer la manoeuvre de fermeture connecter le
tableau à poussoirs à J12 tourné de 180°.
Tableau à poussoirs à membrane (PT3). Provoque l’arrêt du
mouvement.
Tableau à poussoir à membrane (PT3). Active la manoeuvre de
fermeture.
REMARQUE: pour activer la manoeuvre d’ouverture connecter le
tableau à poussoirs à J12 tourné de 180°.
5. Sorties et accessoires
ATTENTION : utiliser un câble à double isolement
ATTENTION : utiliser un câble à double isolement
