Entrematic Ditec E1A - Exemplo de Aplicações para Seccionais

120
IP2045PT - 2014-09-22

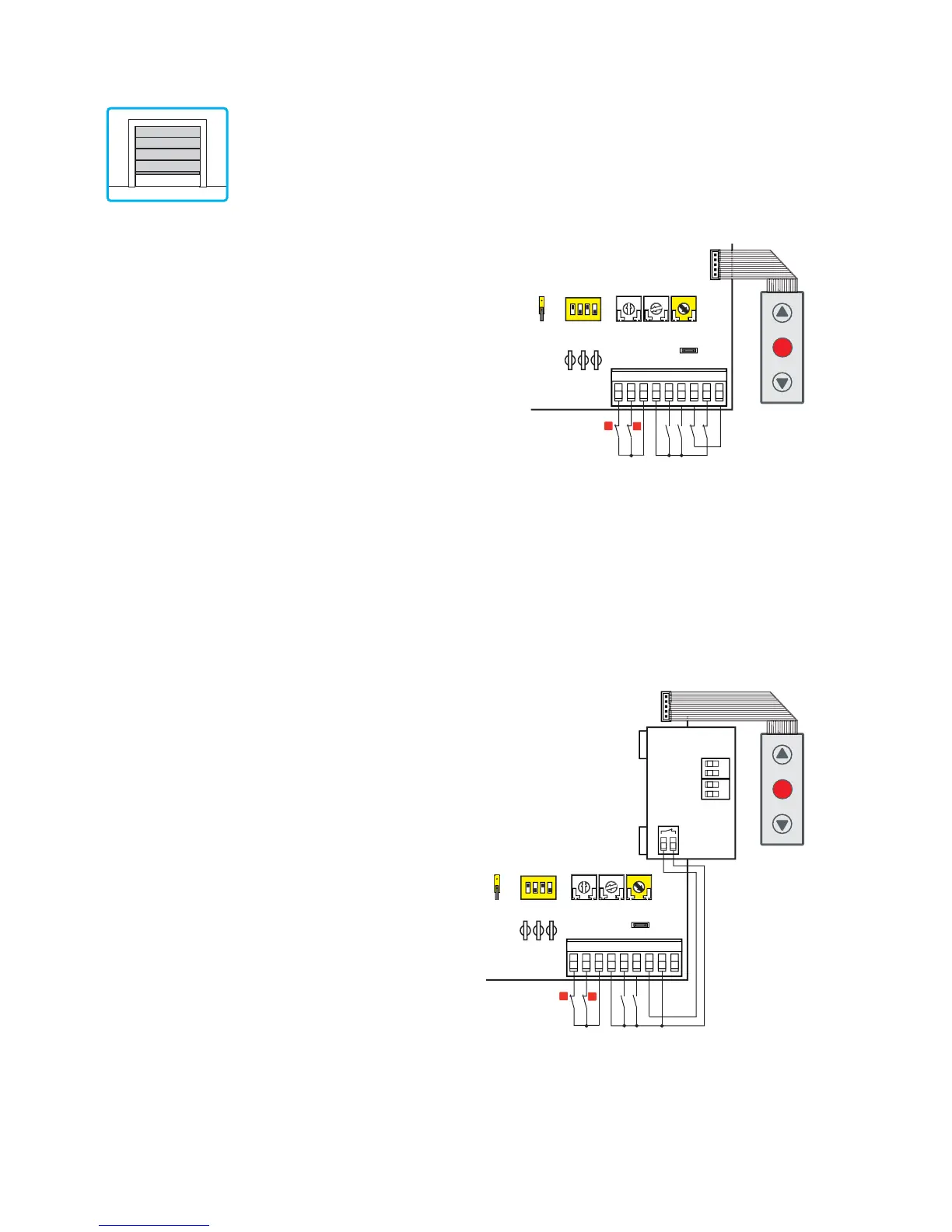

14. Exemplo de aplicações para seccionais
(Exemplo 2)
Se ligar a borracha de segurança autocontrolada
SOFA1-SOFA2 em fechamento, é possível efectuar
as seguintes ligações:
- definir TM=MAX;
- ligar os contactos N.C. dos fim de curso de aber-
tura e fechamento nos bornes 0-11-12;
- definir o comando de abertura mediante o
DIP1=ON;
- definir o sentido de marcha mediante o DIP2=OFF;
- definir o comando de fechamento mediante
6→4=OFF;
- definir SO=OFF.
(Exemplo 1)
Quando o quadro eléctronico é utilizado em apli-
cações para automações seccionais:
- definir TM=MAX;
- ligar os contactos N.C. dos fim de curso de aber-
tura e fechamento nos bornes 0-11-12;
- definir o comando de abertura mediante o
DIP1=ON;
- definir o sentido de marcha mediante o DIP2=OFF;
- definir o comando de fechamento mediante
6→4=OFF.
- configure JR6=ON;
NOTA: quando se deseja utilizar o quadro electrónico
na modalidade com homem presente, desligue o
borne 9.
Nesta condição, os comandos de abertura (1-5) e
de fechamento (1-6) funcionam somente se forem
segurados premidos, na sua soltura a automação
bloqueia-se. As eventuais seguranças presentes
efectuam a parada. O fecho automático e os coman-
dos rádio estão desactivados.
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
JR6
R1
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
Limit switch Limit switch
A
C
J12
PT3
AUX
SOFA1
OUT1
1 41 IN1
JR6
