IP2045DE - 2014-09-22

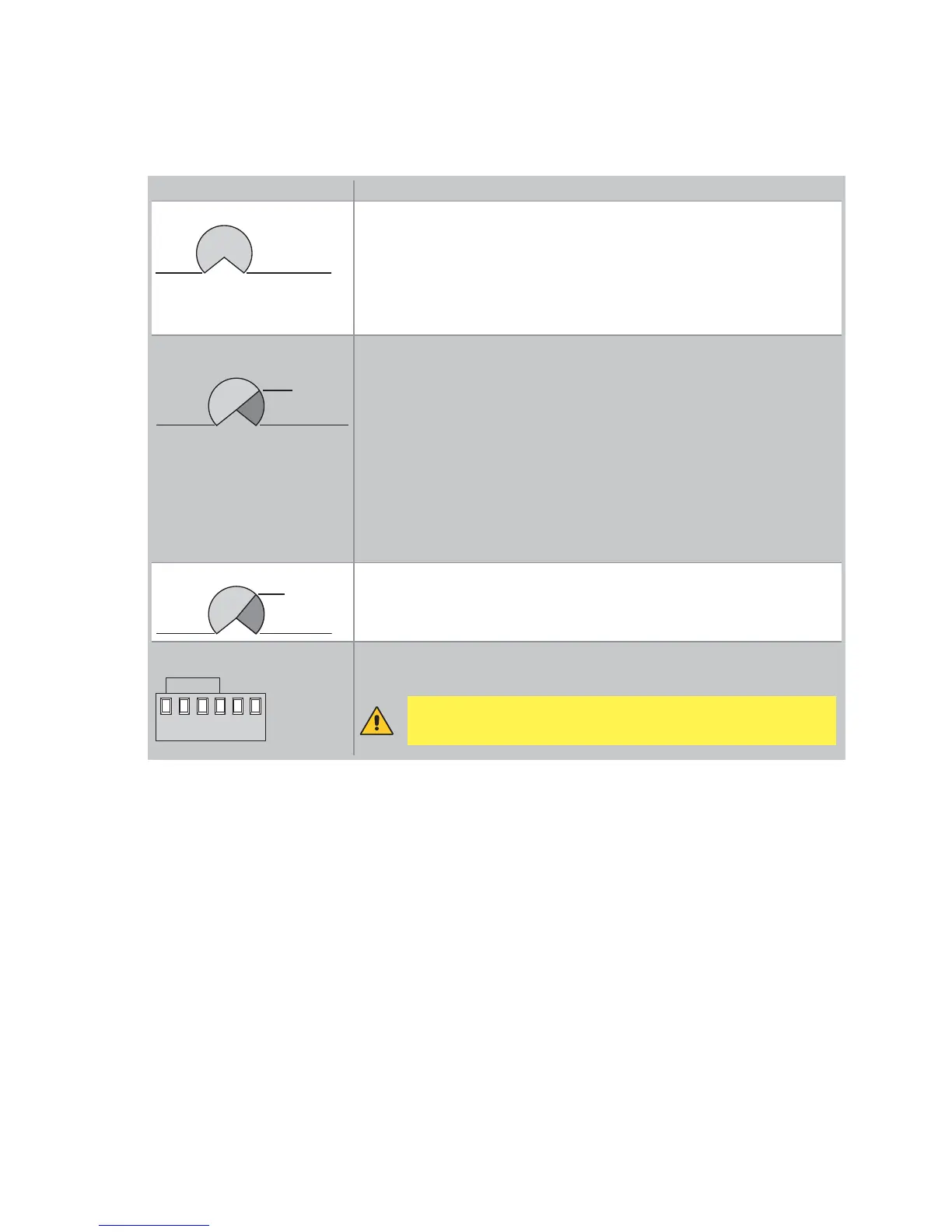

Trimmer Beschreibung
R1
MAX=disabled
MIN
Hindernisserkennung.
Die Steuerung ist mit einer Sicherheitsvorrichtung versehen, die bei einem
Hindernis während der Öffnungsbewegung die Bewegung stoppt, während sie
während die Schließbewegung die Bewegung stoppt oder umkehrt.
Bei R1= MIN hat man die höchste Empfindlichkeit gegenüber Hindernissen
(Mindestdruck).
Bei R1=MAX ist die Messfunktion deaktiviert (max. Druck).
TC
MIN=0 s MAX=disabled
120 s
Zeiteinstellung der automatischen Schließung. Von 0 bis 120 s.
Bei TC=MAX ist die automatische Schließung deaktiviert.
Mit DIP3=OFF Reduzierung der Zeit der automatischen Schließung um 50%
nach freigabe der Sicherheitseinrichtungen z.B. nach dem Durchgang durch
die Lichtschranken)
Anm.: Bei DIP3=OFF und 6→4=OFF erfolgt die automatische Schließung sofort.
Mit DIP3=ON beginnt die Zählung bei geöffnetem Antrieb und dauert die ge-
samte Zeit, die mit TC (100%) eingestellt ist.
Anm.: Nach der Aktivierung des Stoppbefehls und nach dem erneuten
Schließen des Kontaktes 1-9 schaltet sich die automatische Schließung
erst nach einem Befehl für die totale Öffnung, die teilweise Öffnung oder die
Öffnung im Schrittbetrieb ein.
TM
MIN=10 s MAX=120 s
60 s
Einstellung der Motorlaufzeit. Von 10 bis 120 s.
Anm.: Bei Verwendung von Endschalter TM=MAX. einstellen.
RF
CT 1 2345
Krafteinstellung.
Sie reguliert die an den Motor gelieferte Spannung (CT-1=MIN / CT-5=MAX).
ACHTUNG: die Versorgung vor Durchführung der Regulie-
rung zu unterbrechen.
6. Einstellungen
6.1 Trimmer
