11. Anwendungsbeispiel für parallel Geschalte-
te Antriebe

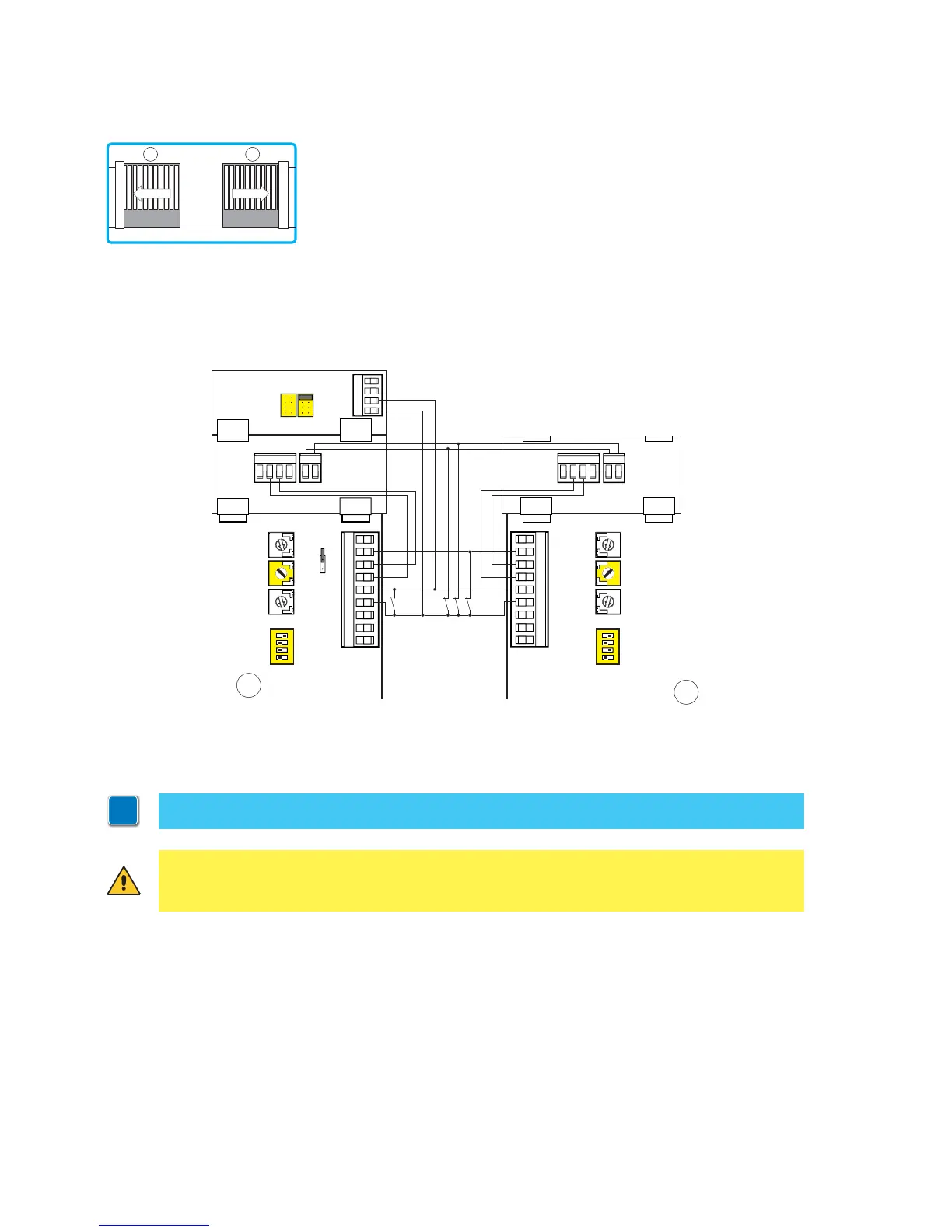

Es ist möglich, zwei Antriebe [A] und [B] in Parallelschaltung zu steuern,
indem die in Abbildung angegebenen Anschlüsse hergestellt werden.
Die Befehle 1-5 und die Fernbedienungen (mit DIP1=ON) entsprechen
einem Befehl zum vollständigen Öffnen.
Zur Steuerung beider Antriebe über eine einzige Fernbedienung nicht
die Funkempfänge der Steuerung verwenden, sondern einen Empfänger
BIXLR22 einfügen.
Für die automatische Schließung den TC-Trimmer nicht auf das Maximum stellen und dieselbe
Position auf beiden Schalttafeln wählen.
A B
R1
<MAX
TMTC
JR3
121101568941
1
ON
234
R1
<MAX
TM TC
121101568941
1
ON
234
0
6841
6
8
SWT
OUT2
0
6841
6
8
SWT
BIXLR22
JR1 JR2
E1A
A
E1A
B
i
Anm.: Die Öffnungs- und Schließbewegungen sind nicht synchronisiert.
ACHTUNG: Bei Fehlen der Sicherheitsleiste SOFA1-SOFA2 die Befehle 1-6 und 1-8 an
der Platine SWT anschließen.
