Entrematic Ditec E1A - Comandos

108
IP2045PT - 2014-09-22

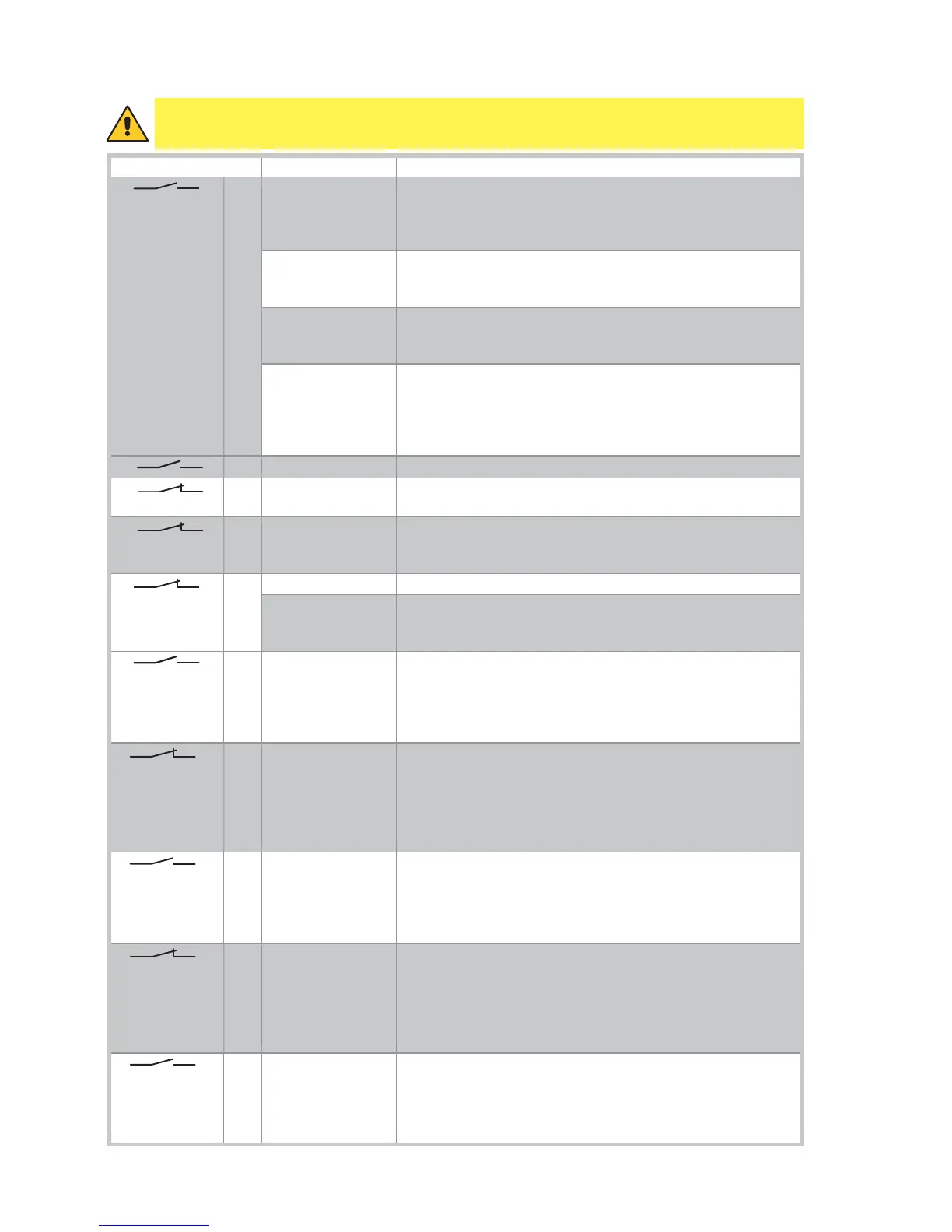

4. Comandos
Comando Funão Descrição
1
5 N.O. PASSO-A-PASSO
COM
FECHAMENTO
AUTOMATICO
Com DIP1=OFF e TC<MAX, o fechamento do contacto activa uma
manobra de abertura ou fechamento em sequência: abre-stop-
fecha-abre. NOTA: o stop não é permanente mas da duração
configurada por TC.
PASSO-A-PASSO
SEM FECHAMENTO
AUTOMATICO
Com DIP1=OFF e TC=MAX, o fechamento do contacto activa
uma manobra de abertura ou fechamento em sequência: abre-
stop-fecha-abre.
ABERTURA COM
FECHAMENTO
AUTOMATICO
Com DIP1=ON e TC<MAX, o fechamento do contacto activa a
manobra de abertura.
ABERTURA SEM
FECHAMENTO
AUTOMATICO
Com DIP1=ON e TC=MAX, o fechamento do contacto activa a
manobra de abertura.
Se 6→4=ON, com o automatismo parado, o contacto 1-5 efectua
também a manobra de fecho.
Se 6→4=OFF, a manobra de fecho é executada a partir do contacto 1-6.
1
6
N.O. FECHAMENTO Com 6→4=OFF, o fechamento do contacto activa a manobra de fechamento.
41
6 N.C. PARAGEM DE
SEGURANÇA
A abertura do contacto de segurança pára e impede qualquer
movimento.
41
8 N.C. DISPOSITIVO
DE SEGURANÇA
DE INVERSÃO
A abertura do contacto de segurança provoca a inversão do mo-
vimento (reabertura) durante a fase de fechamento.
1
9 N.C. STOP A abertura do contacto de segurança provoca a paragem do movimento.
PARAGEM DE
EMERGÊNCIA
Para obter uma paragem de emergência (por exemplo, mediante
o especial botão vermelho) conectar os comandos de abertura e
fechamento ao prensador 9 em lugar de 1 (9-5, 9-6).
1
9
N.O. COMANDO A
HOMEM
PRESENTE
A abertura permanente do contacto de segurança activa a função
“a homem presente”. Nesta condição, os comandos de abertura
(1-5) e de fechamento (1-6) funcionam somente se mantidos pre-
midos. Ao libertá-los, a automação pára. As eventuais seguranças
presentes e o fechamento automático estão desabilitados.
0
11 N.C. FIM DE CURSO
FECHA
Com DIP2=OFF, a abertura do contacto pára o movimento da
automação em fase de fechamento.
Com DIP2=ON, a abertura do contacto pára o movimento da
automação em fase de abertura.
Em alternativa, é possível ligar o fim de curso aos terminais faston 0-11
(neste caso os prensadores 0-11 não devem ser ligados com ponte).
0
11 N.O. FIM DE CURSO
PROXIMIDADE
FECHA
Durante a manobra de fechamento, em caso de levantamento de
obstáculo antes da intervenção do fim de curso de proximidade,
a portinhola abre novamente; depois da intervenção do fim de
curso de proximidade, a portinhola pára na batida mecânica de
fechamento.
0
12
N.C. FIM DE CURSO
ABRE
Com DIP2=ON, a abertura do contacto pára o movimento da
automação em fase de fechamento.
Com DIP2=ON, a abertura do contacto pára o movimento da
automação em fase de abertura.
Em alternativa, é possível ligar o fim de curso aos terminais faston 0-12
(neste caso os prensadores 0-12 não devem ser ligados com ponte).
0
12 N.O. FIM DE CURSO
PROXIMIDADE
ABRE
Durante a manobra de abertura, em caso de levantamento de
obstáculo antes da intervenção do fim de curso de proximidade,
a portinhola pára com manobra de desempenho; depois da
intervenção do fim de curso de proximidade, a portinhola pára
na batida mecânica de abertura.
ATENÇÃO: Ligar com ponte todos os contactos N.C. se não utilizados. Os prensadores
com número igual são equivalentes.
