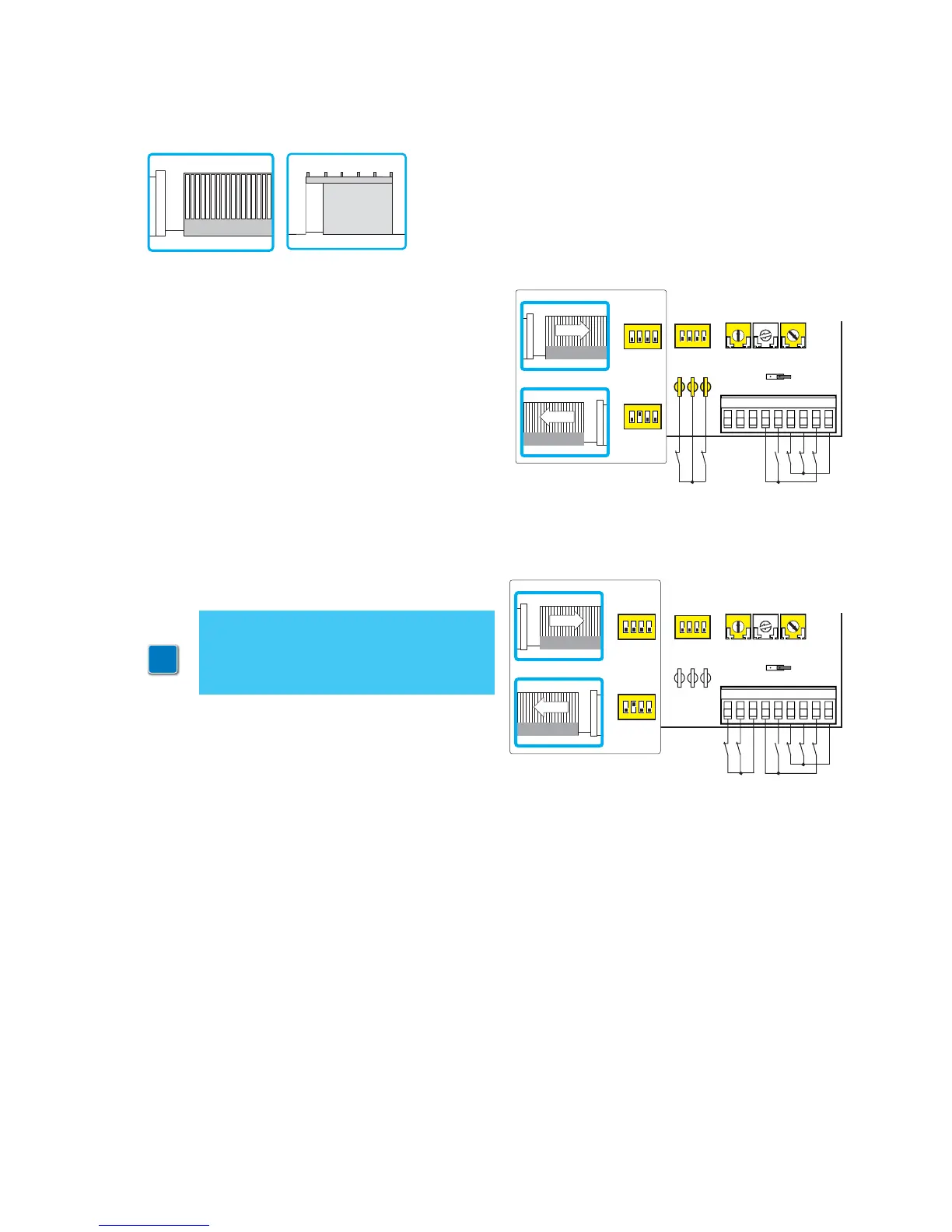

(Ejemplo 1). Conectar los contactos N.C. de los
finales de carrera de abertura y cierre a los co-
nectores fastons 12-0-11;
o bien
(Ejemplo 2). Conectar los contactos N.C. de
los finales de carrera de abertura y cierre a los
bornes 0-11-12.
Con estas conexiones la hoja se detendrá cuando
los finales de carrera intervengan.
En el caso de detección de un obstáculo, durante
la maniobra de abertura la hoja se detiene con
maniobra de liberación; durante la maniobra de
cierre la hoja vuelve a abrirse.
Nota: si se utiliza la costa de seguridad
autocontrolada SOFA1-SOFA2 efectuar
las conexiones indicadas en el párrafo
4.1.
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
Cuando el tablero eléctrico es utilizado en aplicaciones para
automaciònes corredizas:
- regular JR6=OFF;
- regular TM=MAX;
- seleccionar el sentido de abertura correcto mediante el
DIP2.
