Quando il quadro elettronico viene usato in applicazioni per
automazioni scorrevoli, impostare:
- JR6=OFF;
- TM=MAX;
- selezionare il corretto senso di apertura mediante il DIP2.
NOTA: nel caso di utilizzo della costa
di sicurezza autocontrollata SOFA1-
SOFA2 effettuare i collegamenti
indicati al paragrafo 4.1.
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
R1
<MAX MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234

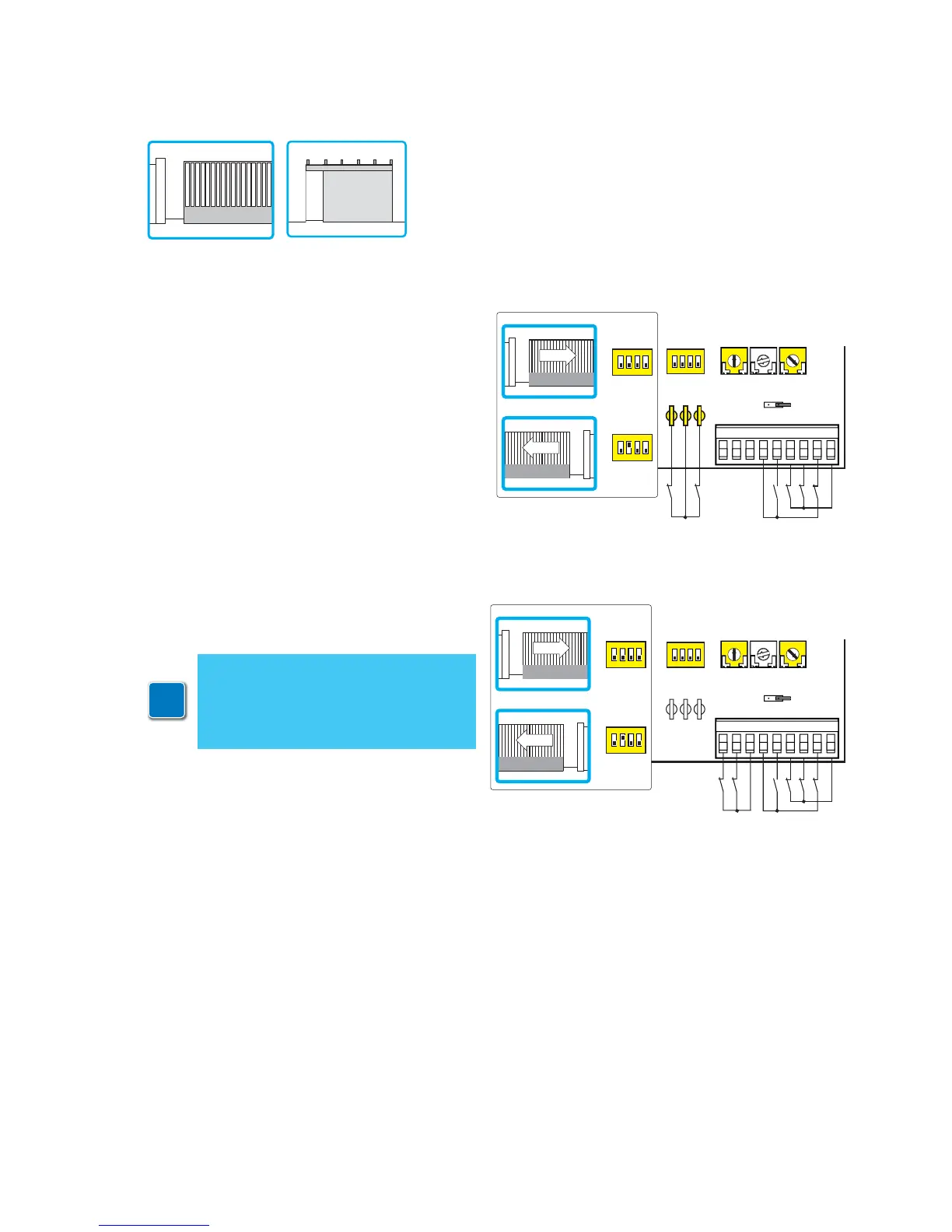

10. Esempio di applicazione per cancelli e por-
toni scorrevoli
(Esempio 1). Collegare i contatti N.C. dei fine-
corsa di apertura e chiusura ai faston 12-0-11;
oppure
(Esempio 2). Collegare i contatti N.C. dei
finecorsa di apertura e chiusura ai morsetti
0-11-12.
Con questi collegamenti, l’anta si ferma quan-
do intervengono i finecorsa.
In caso di rilevamento ostacolo, durante la ma-
novra di apertura l’anta si ferma con manovra
di disimpegno, durante la manovra di chiusura
l’anta riapre.
