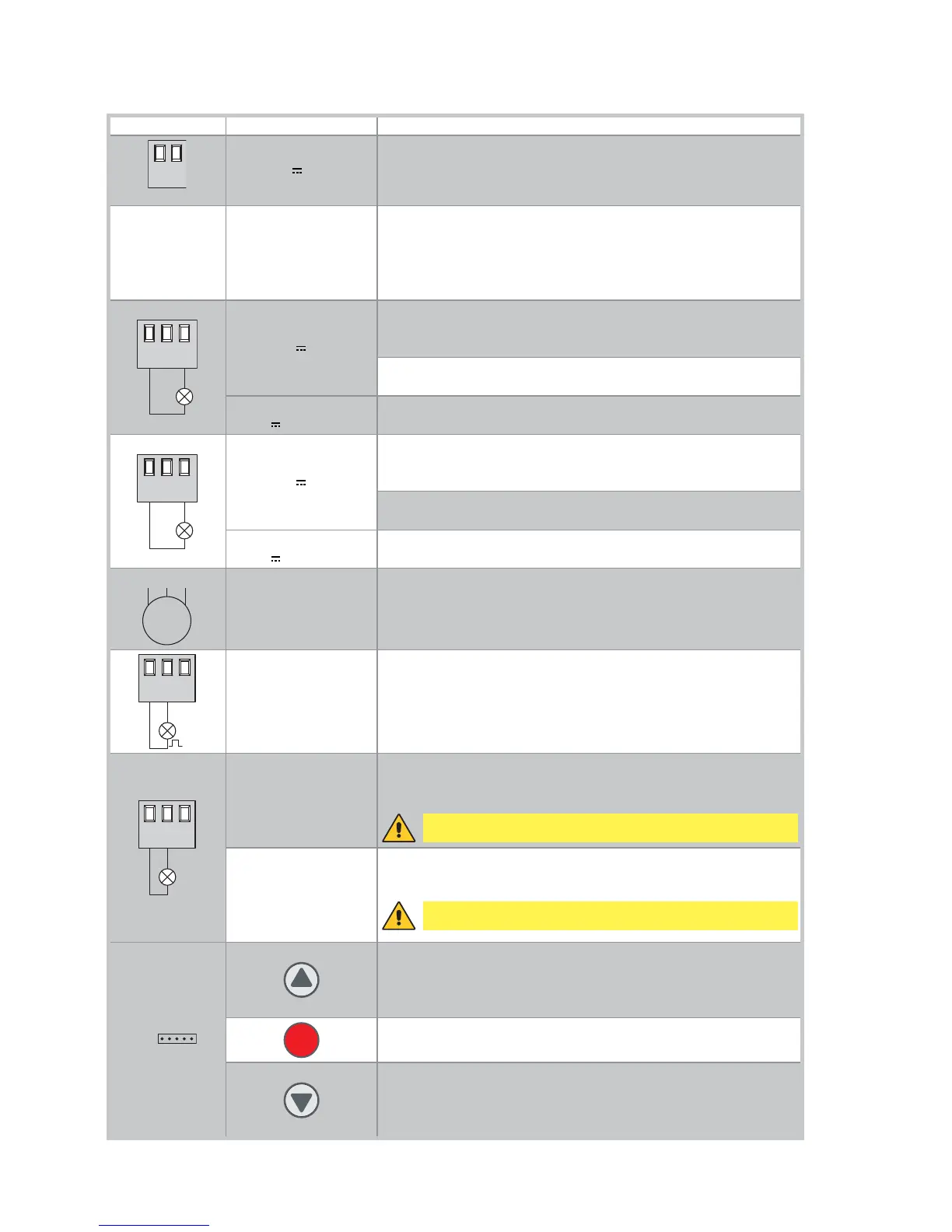

Saída Valor - Acessórios Descrição
01
+-
24 V 0,5 A
Alimentação acessórios.
Saída para alimentação acessórios externos, incluídas lâmpadas
estado automação.
AUX
SOFA1-SOFA2
GOPAV
O quadro electrónico está equipado com uma sede para ficha de
implantação, tipo receptores rádio, espiras magnéticas, etc.
A acção da ficha está seleccionada pelo DIP1.
ATENÇÃO: a introdução e a extracção das fichas de implantação
devem ser feitas em ausência de alimentação.
11 ...
1
24 V 3 W
Lâmpada automação aberta.
Somente com fim de curso 0-11 (N.F.) ligado e DIP2=OFF, a luz
apaga quando a automação está fechada.
Lâmpada automação fechada.
Com DIP2=ON, a luz apaga quando a automação está aberta.
QIKLUX
24 V
120 mA max
Kit de luzes para barreira QIK.
Com DIP2=ON, com a automação aberta, a luz apaga-se.
12 ...
1
24 V 3 W
Lâmpada automação fechada.
Somente com fim de curso 0-12 (N.F.) ligado e DIP2=OFF, a luz
apaga quando a automação está aberta.
Lâmpada automação aberta.
Com DIP2=ON, a luz apaga quando a automação está fechada.
QIKLUX
24 V
120 mA max
Kit de luzes para barreira QIK.
Com DIP2=OFF, com a automação aberta, a luz apaga-se.
M1
UVW
230 V~ 5 A
120 V (E1AJ)
Motor 1 (M1).
O prensador W deve ser ligado ao partilhado das fases motor. O
condensador deve ser ligado entre as fases U e V.
LAMP
230 V~ 25 W
120 V~ (E1AJ)
Lampejante.
Activa-se durante as manobras de abertura e de fechamento.
CN ...
LUXK7
230 V~ 60 W
120 V~ (E1AJ)
Luz de cortesia interna ao automatismo deslizante CROSS.
Activa-se por 180 s ao receber cada comando de abertura (total ou
parcial) ou de fechamento.
230 V~ 100 W
120 V~ (E1AJ)
Luz de cortesia externa automação.
Activa-se por 180 s ao receber cada comando de abertura (total ou
parcial) ou de fechamento.
J12
Quadro de comandos de membrana (PT3). Activa a manobra de
abertura.
NOTA: para activar a manobra de fechamento ligar o conector do
quadro de botões a J12 rodado de 180°.
Quadro de comandos de membrana (PT3). Provoca a paragem do
movimento.
Quadro de comandos de membrana (PT3). Activa a manobra de
fechamento.
NOTA: para activar a manobra de abertura ligar o conector do quadro
de botões a J12 rodado de 180°.
ATENÇÃO: use um cabo em isolamento duplo
ATENÇÃO: use um cabo em isolamento duplo
