11. Exemple d’application pour automatismes
en parallele
R1
<MAX
TMTC
JR3
121101568941
1
ON
234
R1
<MAX
TM TC
121101568941
1
ON
234
0
6841
6
8
SWT
OUT2
0
6841
6
8
SWT
BIXLR22
JR1 JR2
E1A
A
E1A
B

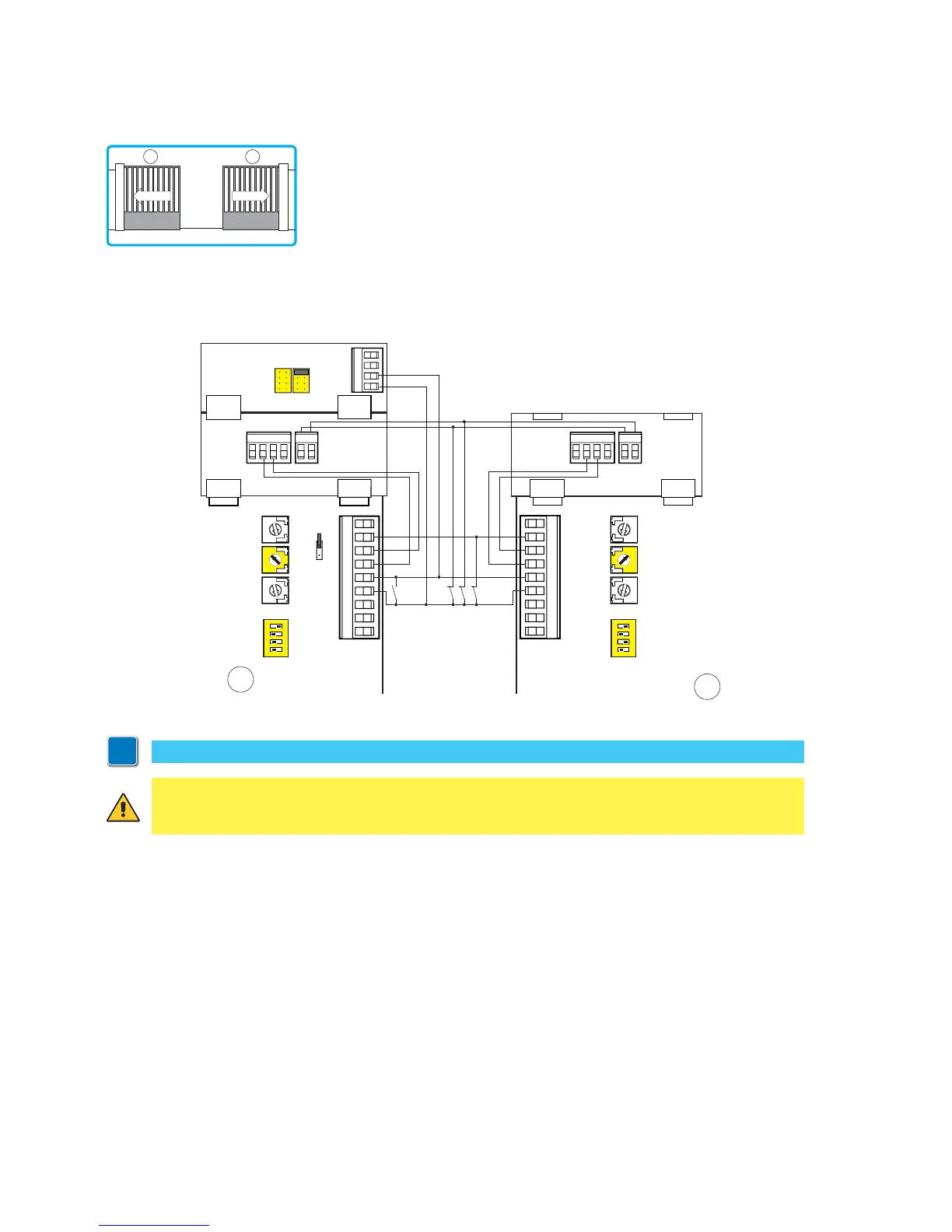

Il est possible de commander deux automatismes [A] et [B] en parallèle,
en faisant les raccordements indiqués sur la figure.
Les commandes 1-5 et les commandes radio (avec DIP1=ON) sont
l’équivalent d’une commande d’ouverture totale.
Pour commander les deux automatismes avec une seule commande
radio, ne pas utiliser les récepteurs radiocommande embarqués sur les
tableaux électroniques, mais insérer un récepteur BIXLR22. La fermeture automatique s’obtient en
réglant le trimmer TC non au maximum et dans la même position dans chaque tableau électronique.
A B
REMARQUE: les mouvements d’ouverture et de fermeture ne sont pas synchronisés.
ATTENTION: si le bourrelet de sécurité SOFA1-SOFA2 n’est pas présent, connecter les
commandes 1-6 et 1-8 à la carte SWT.
