Entrematic Ditec E1A - Exemple Dapplication Pour Barrieres; Exemple Dapplication Pour Rideux

59
IP2045FR - 2014-09-22
Lorsque le tableau électrique est utilisé sur des rideaux:
- configurer JR6=ON
- raccorder les fins de course N.C. en série avec les phases du moteur,
- appliquer un pontet entre les bornes 0-11-12.

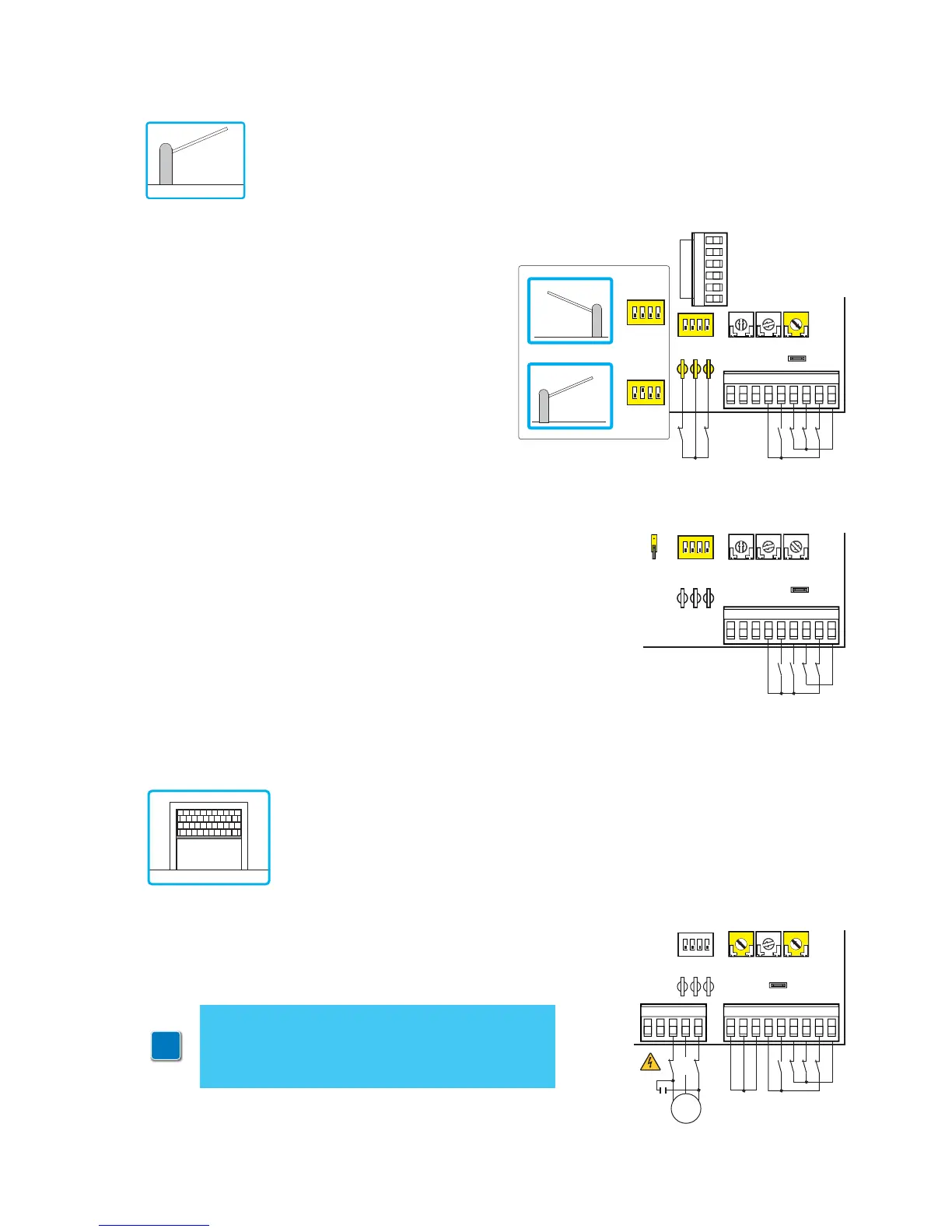

12. Exemple d’application pour barrieres
13. Exemple d’application pour rideux
(Exemple 1). Relier les contacts N.C. des fins
de course d’ouverture et de fermeture aux con-
necteurs faston 12-0-11.
(Exemple 2). Il est possible de transformer
la commande N.C. 1-6 (Arrêt de sécurité) en
commande N.O. 1-4 (fermeture) en régler
6→4=OFF.
Pour obtenir la refermeture immédiate de la bar-
rière après le passage à travers les photocellules
(ou d’autres sécurités connectées à 1-8), régler
DIP3=OFF.
i
REMARQUE: si l’on souhaite utiliser le tableau
électrique en modalité homme mort, débrancher
la borne 9 (voir exemple 1 chapitre 14).
R1
RF=CT-5
MAX
TC TM
12
12 0 11
1101568941
1
ON
234
Limit switch Limit switch
DIP2=OFF
DIP2=ON
1
ON
234
1
ON
234
JR6
CT
1
2
3
4
5
R1
<MAX <MAX
TC TM
JR6
12
12 0 11
1101568941
1
ON
234
Limit switch
NCUWV
com
M1
1~
R1
DIP3=OFF
TC TM
12
12 0 11
1101568941
1
ON
234
6>4
Closing
Opening
JR6
Quand l’armoire électrique est utilisée dans des applications pour barrières:
- régler RF=CT-5 (MAX);
- régler TM=MAX;
- configurer JR6=ON
- sélectionner le bon sens d’ouverture au moyen de DIP2.
