19-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[25]
Main wire
harness side
[25]
Main wire
harness side
[24] POWER TRIM/TILT TYPE ONLY
[26] GAS ASSISTED TYPE ONLY
[27]
Handle cable side
[25]
Main wire
harness side
[27]
Handle cable side
[23]

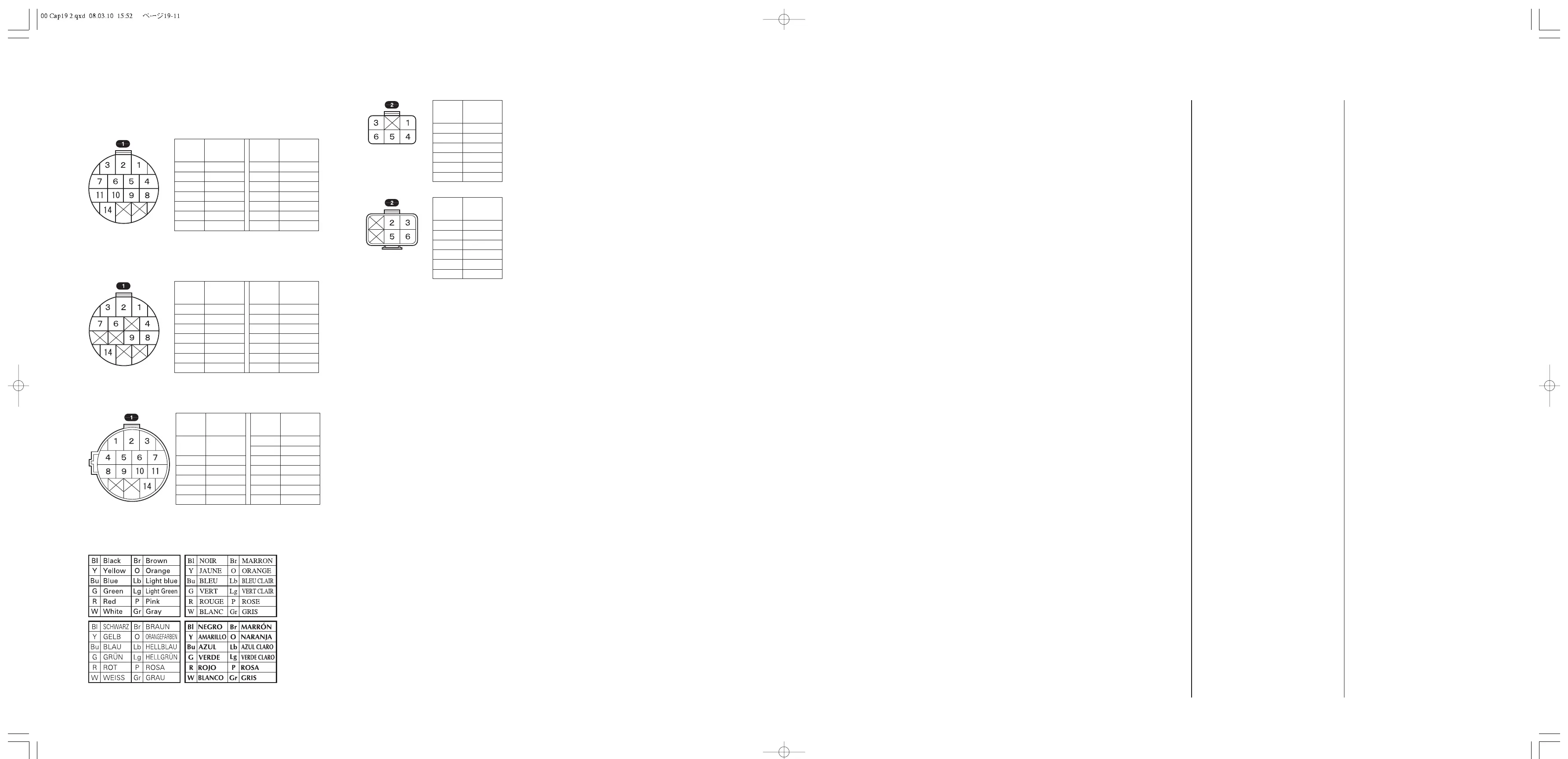

• Connectors are viewed from the terminal side.
[16] [17]
Terminal Wire
number color
1 W/Bl
2 Bl/Y
3Bl
4Y/G
5 Y/Bu
6Y
7R
[16] [17]
Terminal Wire
number color
8 Bl/W
9 Bl/R
10 Lg
11 Lb
12
-
13
-
14 Gr
[16] [17]
Terminal Wire
number color
1 W/Bl
2 Bl/Y
3Bl
4Y/G
5
-
6Y
7R
[16] [17]
Terminal Wire
number color
8 Bl/W
9 Bl/R
10 Lg
11
-
12
-
13
-
14 Gr
• TYPE AVEC BARRE FRANCHE
SCHEMA DE CABLAGE:
[1] CABLE DE BARRE
[2] FAISCEAU A DE COMPTEUR
[UNIQUEMENT TYPE EQUIPE]
[3] FUSIBLE (10 A)
[4] Vers COMMUTATEUR D'ALLUMAGE
[5] COMPTE-TOURS [UNIQUEMENT TYPE
EQUIPE]
[6] COMPTEUR D'ASSIETTE
[UNIQUEMENT TYPE EQUIPE]
[7] FAISCEAU B DE COMPTEUR [PIECE
EN OPTION]
[8] TUYAU DE CABLE DE 40 mm
[9] TUYAU A
[10] COMMUTATEUR COMBINE
[11] BUZZER D'AVERTISSEMENT
[12] LAMPE-TEMOIN
[13] COMMUTATEUR D'INCLINAISON
ASSISTEE [UNIQUEMENT TYPE
AVEC ASSIETTE/INCLINAISON
ASSISTEE]
[14] COMMUTATEUR D'ARRET
D'URGENCE
[15] TUYAU B
[16] Numéro de borne
[17] Couleur de fil
[18] • Connecteurs dans tuyau A
[19] CONNECTEURS DE BUZZER
D'AVERTISSEMENT
[20] CONNECTEURS DE LAMPE-TEMOIN
[21] • Connecteurs dans tuyau B
[22] • Connecteurs dans tuyau de câble de
40 mm
[23] • Les connecteurs sont vus du côté des
bornes.
[24] UNIQUEMENT TYPE AVEC
ASSIETTE/INCLINAISON ASSISTEE
[25] Côté faisceau de fils principal
[26] UNIQUEMENT TYPE ASSISTE AU
GAZ
[27] Côté câble de barre
• AUSFÜHRUNGEN MIT RUDERPINNE
STROMLAUFPLAN:
[1] RUDERPINNENZUG
[2] INSTRUMENTENKABELBAUM A [NUR
AN GEWISSEN MODELLEN]
[3] SICHERUNG (10 A)
[4] ZUM LICHTSCHALTER
[5] DREHZAHLMESSER [NUR AN GEWISSEN
MODELLEN]
[6] TRIMMANZEIGE [NUR AN GEWISSEN
MODELLEN]
[7] ZUM INSTRUMENTENKABELBAUM B
[SONDERAUSSTATTUNG]
[8] SCHUTZHÜLLE, 40 mm
[9] SCHLAUCH A
[10] KOMBISCHALTER
[11] WARNSUMMER
[12] ANZEIGELAMPE
[13] SERVO-KIPPVERSTELLUNGSSCHALTER
[NUR FÜR AUSFÜHRUNGEN MIT
SERVO-TRIMM-/KIPPVERSTELLUNG]
[14] NOTAUSSCHALTER
[15] SCHUTZHÜLLE B
[16] Klemmen-Nummer
[17] Kabelfarbe
[18] • Stecker in Kabelschutzhülle A
[19] STECKER DES WARNSUMMERS
[20] STECKER DER ANZEIGELAMPE
[21] • Stecker in Kabelschutzhülle B
[22] • Stecker in der 40-mm-Kabelschutzhülle
[23] • Ansicht der Stecker von der
Klemmenseite.
[24] NUR FÜR AUSFÜHRUNGEN MIT
SERVO-TRIMM-/KIPPVERSTELLUNG
[25] Hauptkabelbaum-Seite
[26] NUR FÜR AUSFÜHRUNGEN MIT
GASDRUCKDÄMPFER
[27] Ruderpinnenzug-Seite
• TIPO DE CAÑA DEL TIMÓN
DIAGRAMA DE CONEXIONES:
[1] CABLE DEL TIMÓN
[2] MAZO DE CABLES A DEL MEDIDOR
[SÓLO EL TIPO EN EL QUE ESTÁ
PROVISTO]
[3] FUSIBLE (10 A)
[4] AL INTERRUPTOR DE LAS LUCES
[5] TACÓMETRO [SÓLO EL TIPO
EQUIPADO]
[6] MEDIDOR DE TRIMADO [SÓLO EL TIPO
EN EL QUE ESTÁ PROVISTO]
[7] AL MAZO DE CABLES B DEL MEDIDOR
[PARTE OPCIONAL]
[8] TUBO DE CABLES DE 40 mm
[9] TUBO A
[10] INTERRUPTOR COMBINADO
[11] ZUMBADOR DE AVISO
[12] LUZ INDICADORA
[13] INTERRUPTOR DE INCLINACIÓN
MOTORIZADA [SÓLO EL TIPO DE
TRIMADO/INCLINACIÓN
MOTORIZADOS]
[14] INTERRUPTOR DE PARADA DE
EMERGENCIA
[15] TUBO B
[16] Número de terminal
[17] Color del cable
[18] • Conectores del tubo A
[19] CONECTORES DEL ZUMBADOR DE
AVISO
[20] CONECTORES DE LUCES
INDICADORAS
[21] • Conectores del tubo B
[22] • Conectores del tubo de cables de
40 mm
[23] • Los conectores se miran desde el lado
de los terminales.
[24] SÓLO EL TIPO DE
TRIMADO/INCLINACIÓN
MOTORIZADOS
[25] Lado del mazo de cables principal
[26] SÓLO EL TIPO ASISTIDO POR GAS
[27] Lado del cable del timón
[16] [17]
Terminal Wire
number color
1 W/Bl
2 Bl/Y
3Bl
4Y/G
5 Y/Bu
6Y
7R
[16] [17]
Terminal Wire
number color
8 Bl/W
9 Bl/R
10 Lg
11 Lb
12
-
13
-
14 Gr
[16] [17]
Terminal Wire
number color
1
-
2Bu
3G
4
-
5 W/Bu
6 R/Bu
[16] [17]
Terminal Wire
number color
1Bl
2
-
3G
4 Y/R
5 W/Bu
6 R/Bu
