4 WARTUNG
D-18

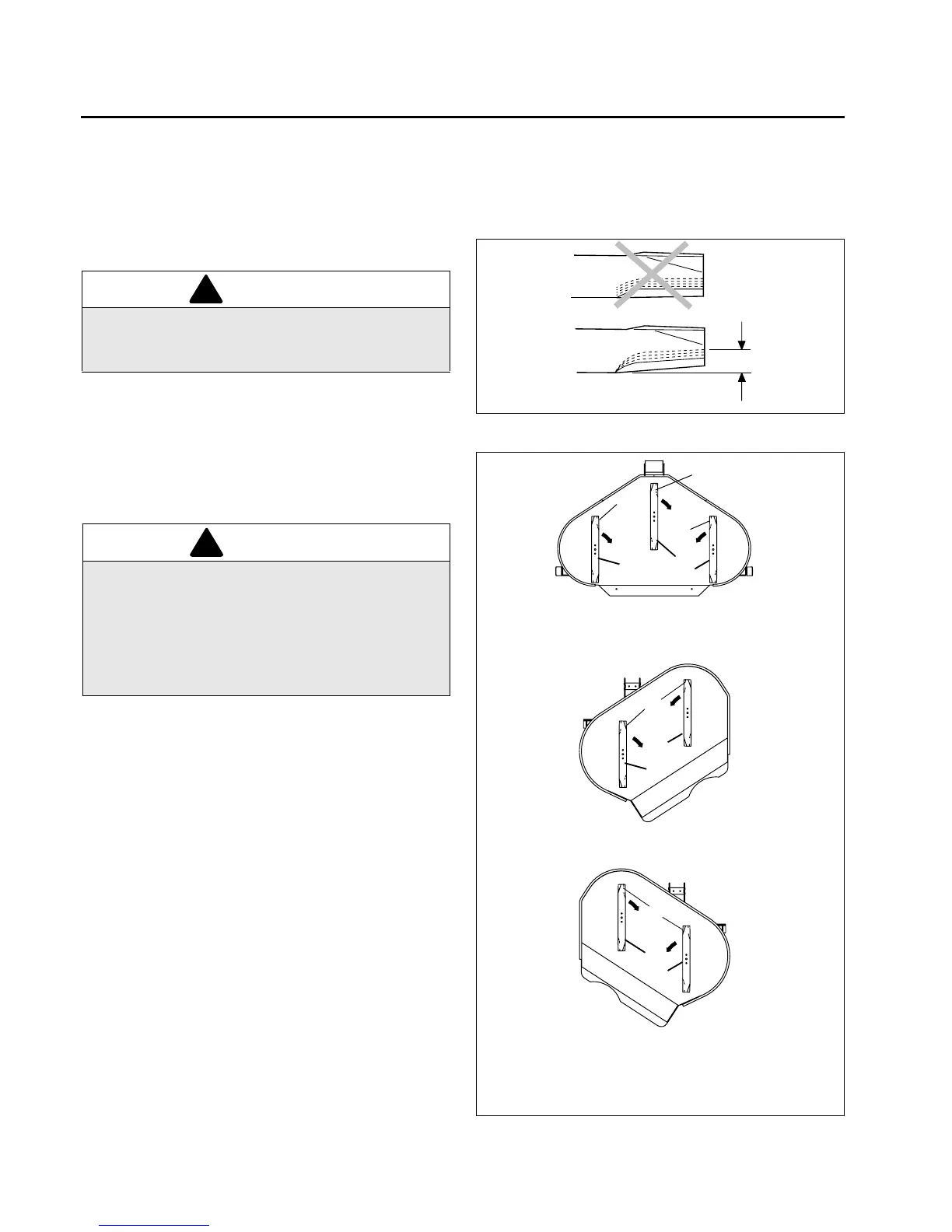

4.3 SCHLEIFEN DER MESSER _________________________________________________
1. Zwischen Messer und Mähergehäuse einen
Holzblock positionieren, damit sich das Messer nicht
bewegt. Zum Entfernen des Messers die
Halteschraube des Messers im Uhrzeigersinn
drehen
.
2. Beim Glätten oder Schleifen der Messer nicht dem
ursprünglichen Schleifmuster folgen, wie in
(A)
gezeigt, sondern neue Schnittränder mit einem
Winkel schleifen, wie in
(B)
gezeigt.
Wenn der maximale Gesamtverlust der Klinge 13
mm erreicht, nicht mehr weiterschleifen, sondern die
Klinge auswechseln.
3. Sicherstellen, daß von beiden Seiten der Klinge die
gleiche Menge Material entfernt wird, um zu
verhindern, daß mit einer einseitigen Klinge
gearbeitet wird. Eine einseitige Klinge verursacht ein
übermäßiges Vibrieren und könnte die
Mähmaschine beschädigen.
4. Zum Prüfen der Klinge nach dem Schleifen eine
Messerausgleichsvorrichtung (JAC 5016)
verwenden.
5. Kennzeichnen Sie die drei Messer, die sich im
Uhrzeigersinn drehen
(D)
, und die vier Messer, die
sich entgegen dem Uhrzeigersinn drehen
(E)
. Die
Messer, die sich im Uhrzeigersinn drehen, sind am
linken Motor der vorderen Schneideeinheit, dem
äußeren Motor der linken Schneideeinheit sowie
dem inneren Motor der rechten Schneideeinheit zu
installieren. (Die Umdrehungsrichtung wird anhand
der normalen Motordrehrichtung oben von der
Schneideeinheit aus gesehen ermittelt.)
6. Die Messer so einbauen, dass die Schnittkanten
(C)
in die in Abb. 4C dargestellte Richtung zeigen.
Dabei muss der Luftflügel des Messers in Richtung
Schneideeinheitgehäuse weisen.
Die mittlere Befestigungsschraube, die die Klinge
befestigt, auf ein Drehmoment zwischen 102 Nm
anziehen.
Abb. 4B
Abb. 4C
ACHTUNG
An den Messer der Mähvorrichtung könnten sich
scharfe Ränder bilden. Bei der Wartung und
Handhabung immer vorsichtig vorgehen.
ACHTUNG
Ein Abschleifen der Klinge über die zulässigen 13 mm
hinaus könnte ein Abbrechen der Messerspitze
verursachen, die von der Mähvorrichtung heraus-
geschleudert werden könnte. In diesem Fall könnte
eine außerordentlich ernsthaft Körperverletzung von
Umstehenden bzw. ein Sachschaden verursacht
werden.
!
!
A
B
13 mm
Max
HR024
Unteransicht der vorderen Schneidvor-
richtung in der Wartungsposition
Untere Ansicht der seitlichen Schneidvorrich-
tungen, in ihre Transportposition
angehoben
Linke Seite
Rechte Seite
C
C
C
D
E
E
D
E
C
E
D
C
