4 ONDERHOUD
NL-18

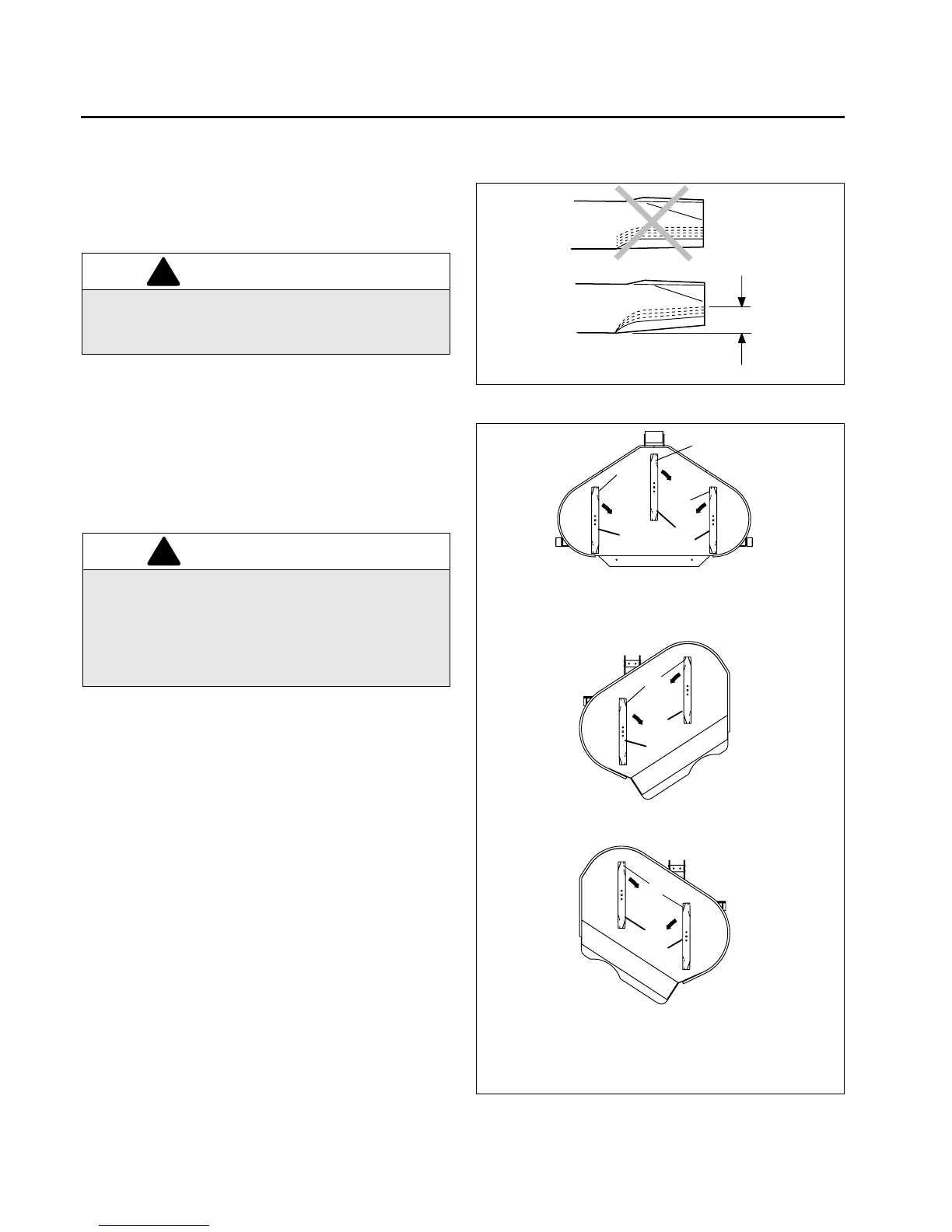

4.3 AANSCHERPEN VAN DE MESSEN ___________________________________________
1. Plaats een houten blok tussen het mes en het
maaierhuis om draaiing van het mes te voorkomen.
Voor verwijdering van het mes dient de schroef die
het vastzet linksom te worden gedraaid
.
2. Tijdens het afbramen of aanscherpen van messen,
dient niet het originele slijppatroon te worden
gevolgd zoals afgebeeld in
(A)
. Nieuwe snijranden
moeten tot een hoek worden geslepen zoals
afgebeeld in
(B)
.
Als het totaalverlies van het mes 13 mm bedraagt,
wordt verder aanscherpen sterk afgeraden en dient
het mes te worden vervangen.
3. Zorg ervoor dat van beide kanten van het mes
evenveel wordt verwijderd om een onevenwichtige
meswerking te voorkomen. Dit veroorzaakt namelijk
overmatige trilling en kan de machine beschadigen.
4. Gebruik een mesbalanceerinrichting (JAC 5016) ter
controle van de symmetrie na het aanscherpen.
5. Identificeer de drie rechtsomdraaiende
(D)
en de
vier linksomdraaiende
(E)
messen. De rechtsom-
draaiende messen worden geïnstalleerd op de
maaidekmotor linksvoor, de buitenste linkermaaide-
kmotor en de binnenste rechtermaaidekmotor. De
draaiing wordt bepaald door de normale
motorrotatie gezien vanaf de bovenkant van het
maaidek.
6. Installeer de messen zodanig dat de snijranden
(C)
in de draairichting wijzen, zoals getoond in Afb.4C.
De luchtschoep van het mes moet in de richting van
het maaidekhuis wijzen.
Geef de middelste mesopsluitschroef een
draaikoppel van 102 Nm.
Afb. 4B
Afb. 4C
WAARSCHUWING
De maaimessen kunnen scherpe randen ontwikkelen.
Wees altijd voorzichtig tijdens onderhoud en andere
hantering ervan.
WAARSCHUWING
Verdere aanscherping voorbij de toegestane 13 mm
grens kan er de oorzaak van zijn dat de rand afbreekt
en van de machine wordt weggeworpen. Dit kan
tengevolge hebben dat omstanders ernstig lichamelijk
letsel wordt toegebracht terwijl eigendommen zware
schade kunnen oplopen.
!
!
A
B
13 mm
Max
HR024
Onderaanzicht van het
voordek in de
servicestand
Onderaanzicht van de tot in
transportstand omhoogge-
brachte zijdekken
Linkerkant
Rechterkant
C
C
C
D
E
E
D
E
C
E
D
C
