3 REGLAGES
F-14
3.16 HAUTEUR DE COUPE ______________________________________________________
Avant de régler la hauteur de coupe la première fois,
nivelez l’unité de coupe avant. Ne retirez pas les unités
de coupe de la machine pour modifier la hauteur de
coupe.
La hauteur de coupe des plateaux est réglable de 25 à
140 mm, par incréments de 13 mm. La hauteur de coupe
actuelle rsique de varier des hauteurs données en
fonction de l’état de l’herbe, des diverses marques de
pneus et d’autres facteurs.
Remarque :
Quand les surfaces à tondre sont ondulées,
les hauteurs de coupe plus basses risquent de raser
l’herbe. Ajustez la hauteur en conséquence pour ne pas
abîmer l’herbe.
1. Garez la machine sur une surface plate et nivelée.
Relevez les plateaux jusqu’à ce que les roulettes ne
touchent plus le sol et peuvent être retirées des
plateaux. Placez des cales sous les plateaux pour
les supporter de tous les côtés.

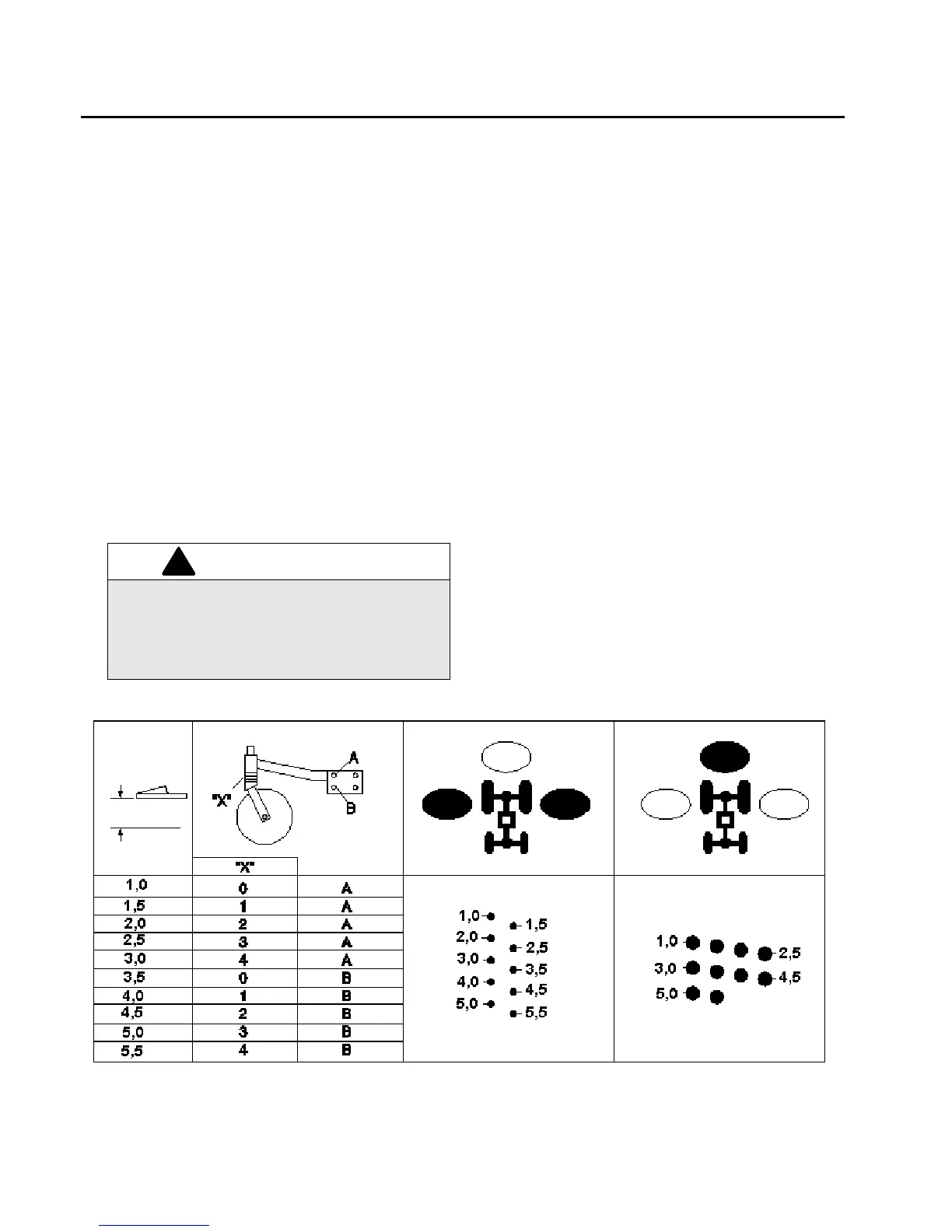

2. Le
Schéma 3P
représente l’autocollant de réglage
de la hauteur des roulettes.
Colonne 1 – Hauteur de coupe
Colonne 2 – Disposition des entretoises
Colonne 3 – Position de la biellette
Colonne 4 – Position de montage de l’unité de coupe
Colonne 5 – Position de montage de l’unité de coupe
avant
3. Placez les entretoises selon le nombre requis.
Stockez l’excès d’entretoises en haut de l’axe.
Laissez toujours une entretoise fine sur et sous les
biellettes des roulettes.
4. Quand les hauteurs de coupe sont de 76 mm ou
moins, les biellettes des roulettes doivent être
posées sur les orifices supérieurs
(A)
. Quand les
hauteurs de coupe dépassent 76 mm, les biellettes
des roulettes doivent être posées sur les orifices
inférieurs
(B)
.
Remarque :
Quand la hauteur de coupe est réglée,
abaissez totalement les unités de coupe sur une surface
plate et dure puis arrêtez le moteur et mesurez la
distance à partir des extrémités des lames jusqu’au sol.
Si la distance diffère de la hauteur de coupe requise,
ajustez-la. Tondez une petite surface et effectuez, s’il y a
lieu, les réglages définitifs pour obtenir la finition de
coupe désirée.
Schéma 3P
AVERTISSEMENT
Pour éviter de graves blessures, abaissez les
plateaux jusqu’à ce qu’ils reposent totalement sur
leurs supports. Désembrayez tous les
entraînements, serrez le frein de stationnement,
arrêtez le moteur et retirez la clé de contact.
!
