3 REGLAGES
F-12

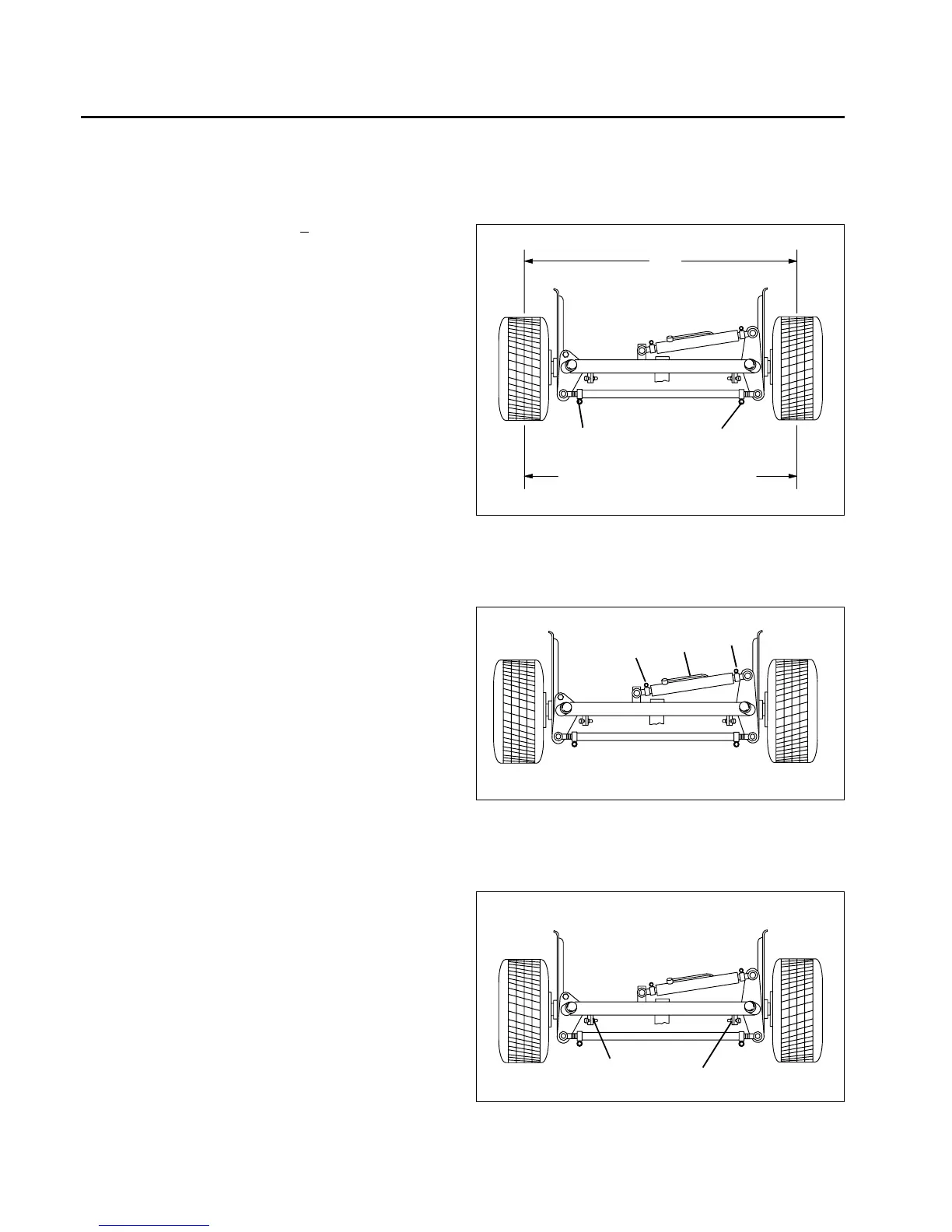

Schéma 3I
3.11 PINCEMENT DE LA DIRECTION
_______________________________________________________
Le pincement doit être réglé de X +
1,5 mm.
1. Alignez les roues en avant.
2. Desserrez les deux écrous de blocage de la barre
d’accouplement
(U)
.
3. Réglez la barre daccouplement et resserrez les
écrous de blocage.
4. Après avoir réglé le pincement, il peut savérer
cessaire de réajuster les boulons darrêt de la
direction.
Schéma 3J
3.12 RAYON DE BRACAGE ______________________________________________________
1. Ajustez le cylindre de direction
(V)
pour obtenir un
angle de bracage égal dans les deux sens. Vérifiez
que les joints à rotule sont vissés dune longueur
égale dans les extrémités des cylindres.
2. Desserrez la vis et l’écrou
(W)
de la bride de
verrouillage ; tournez la tige du cylindre de façon à
obtenir la longueur souhaitée puis re-bloquez la
bride.
3. Sortez et rentrez à fond le vérin de direction et
ajustez ses butées.
Schéma 3K
3.13 BOULONS DARRET DE LA DIRECTION_______________________________________
Ne réglez pas les boulons darrêt tant que le pincement
et le cylindre de direction nont pas été réglés.
1. Desserrez les deux écrous
(Y)
et tournez les boulons
à fond contre le bloc de montage.
2. Rentrez à fond le vérin de direction. Ajustez la butée
de gauche jusqu’à ce quelle touche la biellette de
direction puis serrez l’écrou gauche
(Y)
.
3. Sortez à fond le vérin de direction. Ajustez la butée
de droite jusqu’à ce quelle touche la biellette de
direction puis serrez l’écrou droit
(Y)
.
Schéma 3L
X
X ± 1,5 mm
U
U
V
W
W
Y
Y
