3.4 - Befestigung des Schrankenhebers
3.4.1 - Wenn die Auflageflächebesteht
01. Den Schaltschrank des Schrankenhebers öffnen (Abb. 13);
02. Den Schrankenheber auf die Befestigungsfläche legen und die Punkte an-
zeichnen, auf denen die Langlöcher befestigt werden (Abb. 14);
03. Den Schrankenheber versetzen und die Oberfläche in den soeben ange-
zeichneten Punkten durchbohren, dann 4 Spreizverankerungen einsetzen,
die nicht mitgeliefert werden (Abb. 15);
04. Den Schrankenheber korrekt platzieren und mit den dafür vorgesehenen
Muttern und Scheiben sperren, die nicht mitgeliefert werden (Abb. 16).
3.4.2 - Wenn die Auflagefläche nicht besteht
01. Die Fundamentgrube ausführen (*) um die Fundamentplatte aufzunehmen;
02. Die Kabelkanäle zum Durchführen der Elektrokabel vorbereiten (Abb. 17);
03. Auf der Fundamentplatte werden 4 Bügel befestigt, auf die jeweils eine
Mutter auf der oberen und unteren Seite der Platte gesetzt werden (Abb.
17). Achtung – Die untere Mutter muss bis zum Ende des Gewindebe-
reichs eingeschraubt werden;
04. Den Betonguss ausführen und vor dem Anziehen die Fundamentplatte
eintauchen, die bündig zur Oberfläche, parallel zum Schrankenbaum und
perfekt ausgeglichen platziert werden muss (Abb. 17). Warten, bis der Be-
ton ganz hart ist, generell dauert das mindestens 2 Wochen;
05. Die 4 oberen Muttern der Bügel entfernen;
06. Den Schaltschrank des Schrankenhebers öffnen (Abb. 18);
07. Den Schrankenheber korrekt platzieren und mit den dafür vorgesehenen
Muttern und Scheiben sperren, die mit der Fundamentplatte geliefert wer-
den und unter Punkt 04 entfernt wurden (Abb. 19).
(*) Anmerkung - Die Befestigungsfläche muss perfekt flach und glatt sein. Wenn
die Oberfläche aus Beton besteht, muss diese eine Stärke von mindestens 0,15
m haben und ausreichend mit Eisenkäfigen verstärkt sein. Das Volumen des
Betons muss über 0,2 m
3
sein (eine Stärke von 0,25 m entspricht 0,8 m
2
; d.h.
gleich einer Quadratbasis von zirka 0,9 m pro Seite). Die Befestigung auf Beton
kann mit 4 Spreizverankerungen mit 12MA-Schrauben ausgeführt werden, die
eine Zugfestigkeit von mindestens 400 kg haben. Wenn die Befestigungsfläche
ein anderes Material aufweist, muss die Zusammensetzung bewertet und ge-
prüft werden, ob die 4 Verankerungspunkte einer Belastung von mindestens
1000 kg widerstehen. Für die Befestigung werden 12MA-Schrauben verwendet.
3.5 - Installation des Schrankenbaums und der vorgesehenen
Zubehörteile
3.5.1 - Zusammenbau der Halterung für den Schrankenbaum
01. Die 2 Stecker in die vorgesehenen Sitze in der Ausgangsmotorenwelle ein-
fügen (Abb. 20);
02. Die Halterung an der Ausgangsmotorenwelle platzieren, in die Position „verti-
kaler Schrankenbaum” ausrichten und mit den hierfür vorgesehenen geöffne-
ten Grower Schrauben und Scheiben befestigen, kräftig anziehen (Abb. 21);
03. Den Deckel des Schrankenbaums platzieren und teilweise mit den 6 mit-
gelieferten Schrauben befestigen (Abb. 22).
3.5.2 - Zusammenbau des aus einem einzigen Teil bestehenden
Schrankenbaums, in voller Länge oder gekürzt.
Mögliche Längen:
M3BAR: 2,65 m = XBA15 (3,15 m - 0,50 m = 2,65 m)
3,15 m = XBA15 (3,15 m)
M5BAR: 3,50 m = XBA14 (4,15 m - 0,65 m = 3,50 m)
4,15 m = XBA14 (4,15 m)
5,15 m = XBA5 (5,15 m)
M7BAR: 5,15 m = XBA5 (5,15 m)
01. Die beiden Gelenkverbindungen zusammensetzen (Abb. 23);
02. An der gleichen Seite des Schrankenbaums die soeben zusammengesetzten
Gelenkverbindungen einsetzen. Einen Gummihammer verwenden (Abb. 24);
03. Die Aluminiumführung auf beiden Seiten leicht ölen (Abb. 25).
XBA13
M3BAR
L9BAR
M7BAR
M5BAR
M3BAR
2,65 m 3,15 m 3,50 m 4,15 m 5,15 m 7,33 m 9,33 m
L9BAR
M7BAR
M5BAR
XBA15
+ XBA14
XBA5
(5,15 m)
XBA14
(4,15m)
XBA14
(4,15m) –0,65m
XBA15
(3,15m)
XBA15
(3,15 m) –0,50m
XBA14
+ XBA5
A
WA13
WA12
XBA4 /
XBA6 / XBA18
XBA11
(0)
(1)
(1)
(5)
(0)
(1)
(1)
(4)
(0)
(1)
(2)
(4)
(0)
(1)
(1)
(3)
(0)
(1)
(1)
(3)
(0)
(1)
(2)
(3)
(0)
(1)
(2)
(3)
0÷1=
A
1
A
3
C
2
B
2
A
1
A
3
B
2
B
2
B
3
B
3
C
2
B
2
B
3
B
3
C
1
C
3
B
1
B
1
XBA13
?
M5BAR
L9BAR
M7BAR
M5BAR
3,50 m 4,15 m 5,15 m 5,00 m 6,33 m 7,33 m 8,33 m
L9BAR
M7BAR
XBA15
+ XBA14
XBA15
+ XBA15
XBA15+XBA15
(6,30m) –1,30m
XBA5
(5,15m)
XBA14
(4,15m)
XBA14
(4,15m) – 0,65m
XBA14
+ XBA14
B
?
2÷7=
0÷1=
2÷4=
5÷6=
0÷2=
3÷5=
6÷7=
0÷2=
3÷5=
0÷2=
3÷5=
0÷2=
3÷4=
5÷6=
0÷2=
3÷6=
B
2
B
3
B
3
C
1
C
2
A
2
A
2
A
3
B
1
B
2
B
1
B
2
A
1
A
2
A
3
A
3
B
1
M3BAR / M5BAR
M7BAR / L9BAR
3 2 1 321
B A BA
C B A CBA
XBA13
XBA4 /
XBA6 / XBA18
XBA13

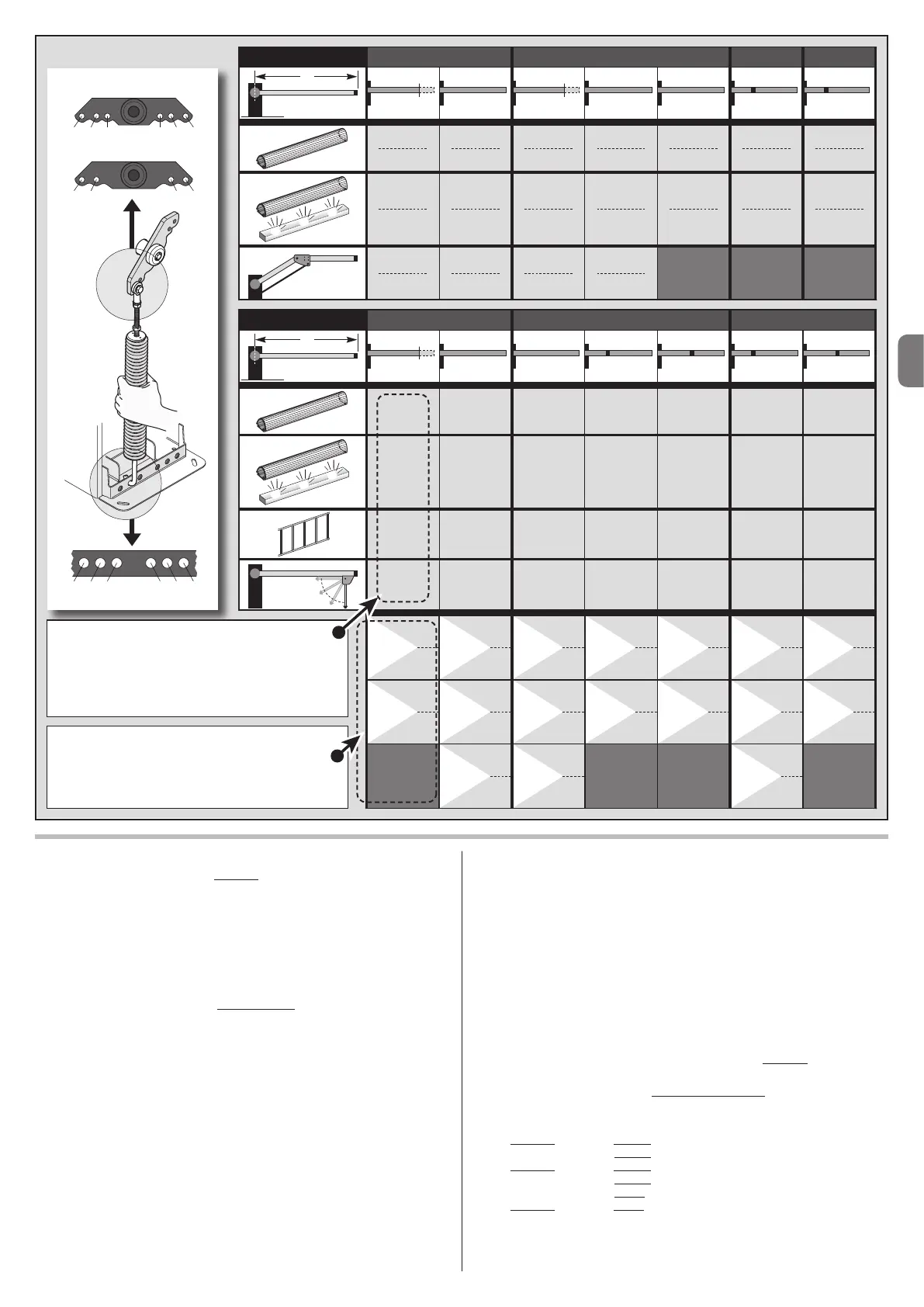

TABELLE 4
1) - Die Nummern in den Klammern in
der Spalte summieren und dazu nur die-
jenigen auswählen, die zu den installier-
ten Zubehören gehören.
2) - Dann das Ergebnis der Summe be-
nutzen, um die Befestigungsöffnungen
der Klammer zu bestimmen.
