7.6 - Modus Master - Slave
Diese Betriebsart wird verwendet, wenn 2 gegenüber liegende Schranken-
heber automatisiert werden sollten, die die Bewegungen auf synchronisierte
Weise ausführen. In dieser Betriebsart funktioniert eine Schranke als Master
(Meister) und steuert die Bewegungen, während die zweite als Slave (Diener)
funktioniert und die vom Schrankenheber Master übermittelten Befehle aus-
führt; werkseitig sind alle Schrankenheber als Master eingestellt.
Um den Schrankenheber als Slave zu konfigurieren, muss die Funktion des
ersten Niveaus „Slave Modus” aktiviert werden (siehe Tabelle 7).
Die Verbindung zwischen Master und Slave erfolgt über BusT4 mit dedizierter
Steckverbindung Master/Slave.
Achtung! – Wenn das Oview-Programmiergerät verwendet wird, muss
der Parameter „Gruppe” oder „Adresse” einer der 2 Schranken verän-
dert werden. Das, um die gleichzeitige Kommunikation der 2 Steuerun-
gen mit dem Oview-Programmiergerät zu verhindern.
7.6.1 - Installation und elektrische Anschlüsse
Hinweise
• Alle Vorrichtungen, einschließlich der Funkempfänger, müssen am Schran-
kenheber Master angeschlossen werden;
• Wenn die Pufferbatterie verwendet wird, muss jeder Schrankenheber eine
eigene haben;
• Am Schrankenheber Slave können die folgenden Anschlüsse durchgeführt
werden:
- eine eigene Blinkleuchte (Flash)
- eine eigene Meldeleuchte Schranke geöffnet (S.C.A.)
- Schrankenlichter
- eine eigene Schaltleiste (Stop)
- eine eigene Steuervorrichtung (P.P. = Schrittbetrieb) für die vollständige
Öffnung nur der Schranke Slave.
- die Eingänge Open und Close werden nicht verwendet
- Die Eingänge Loop1 und Loop2 sind im Modus „Öffnet” programmiert
- der Funkempfänger
Um 2 Schrankenheber zu installieren und sie im Modus „Master - Slave” zu
programmieren, wie folgt vorgehen:
01. Die Installation der 2 Schrankenheber (Abb. M) durchführen.
Es ist nicht wichtig, welcher der beiden als Master oder Slave funktioniert;
es gilt die praktischen Gesichtspunkte für die Durchführung der elektri-
schen Anschlüsse zu erwägen und dass der Befehl „Schrittbetrieb”, den
der Schrankenheber Slave ausführen wird, die vollständige Öffnung nur
des Schrankenhebers Slave ermöglicht;

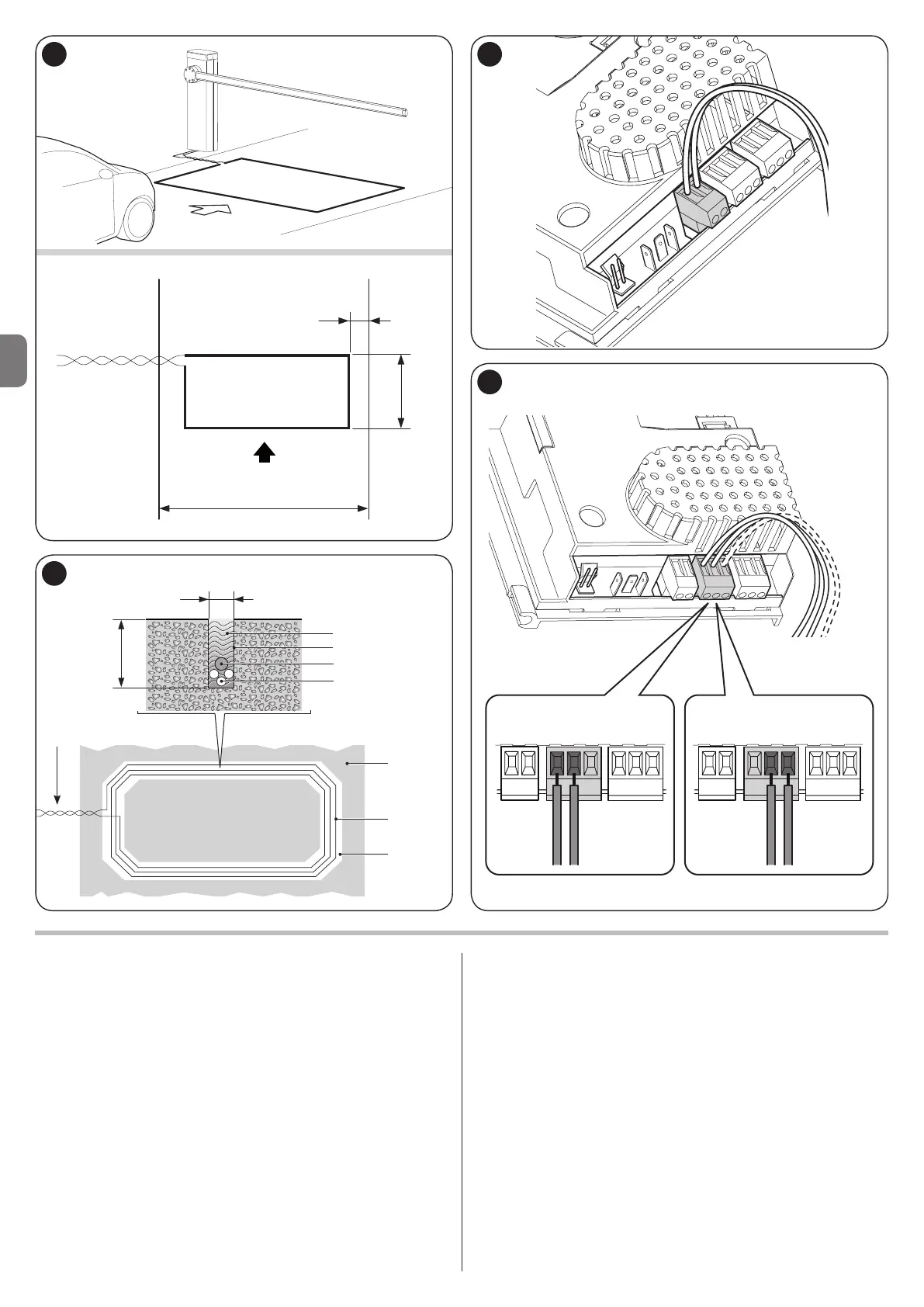

02. Die beiden Steuerungen über die Steckverbindung Master/Slave miteinan-
der verbinden (Abb. 54), und dabei auf die angegebene Polarität achten;
03. An diesem Punkt die anderen elektrischen Anschlüsse durchführen (Abb.
