7.6 - Modalità Master - Slave
Questa modalità di funzionamento viene utilizzata se si necessita di automa-
tizzare 2 alzabarriera contrapposte che eseguono i movimenti in modo sin-
cronizzato. In questa modalità, una barriera funziona come Master (maestro)
e comanda le manovre, mentre la seconda funziona come Slave (servo) ed
esegue i comandi inviati dall’alzabarriera Master; di fabbrica tutte le alzabarriera
sono impostate come Master.
Per configurare l’alzabarriera come Slave bisogna attivare la funzione di primo
livello “Modo Slave” (vedere Tabella 7).
Il collegamento tra Master e Slave avviene tramite BusT4 con il connettore
dedicato Master/Slave.
Attenzione! – Nel caso venisse utilizzato il programmatore Oview è
necessario modificare il parametro “Insieme” o “Indirizzo” di una delle
2 barriere. Questo per evitare la comunicazione contemporanea delle 2
centrali con il programmatore Oview.
7.6.1 - Installazione e collegamenti elettrici
Avvertenze
• Tutti i dispositivi, compreso il ricevitore radio, devono essere collegati sull’al-
zabarriera Master;
• Se viene utilizzata la batteria tampone, ogni alzabarriera deve avere la propria;
• Nell’alzabarriera Slave è possibile effettuare i seguenti collegamenti:
- un lampeggiante (Flash) proprio
- una Spia Asta Aperta (S.C.A.) propria
- luci asta
- un bordo sensibile (Stop) proprio
- un dispositivo di comando (P.P.) proprio, che comanda l’apertura totale
solo dell’asta Slave
- gli ingressi Open e Close non vengono utilizzati
- gli ingressi Loop1 e Loop2 programmati con modalità “Apre”
- la ricevente radio
Per installare 2 alzabarriera e programmarle con modalità “Master - Slave”, pro-
cedere nel modo seguente:
01. Effettuare l’installazione delle 2 alzabarriera (fig. M).
Non è importante quale delle due, funziona come Master oppure Slave;
occorre valutare la comodità per effettuare i collegamenti elettrici e che il
comando “Passo-Passo” che eseguirà l’alzabarriera Salve, consentirà l’a-
pertura totale solo dell’asta Slave;

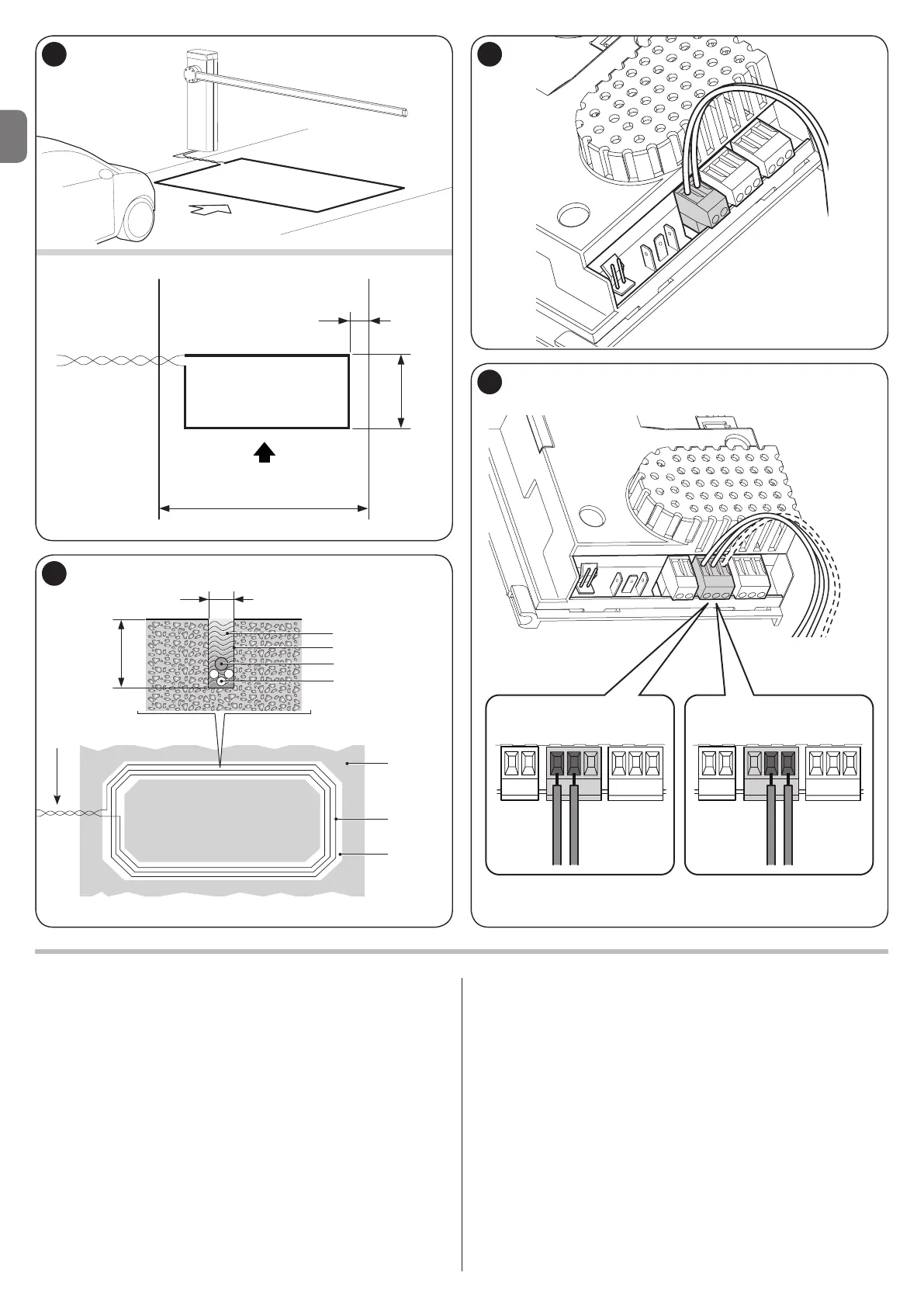

02. Collegare fra loro le due Centrali tramite il connettore Master/Slave (fig.
54), rispettando la polarità indicata;
I
F
approssimativamente 0,35 m
Senso di marcia
Carreggiata
1 m
H
5 mm - 8 mm
Sigillante
Solco
Spago
Spira
(il cavo deve
essere inseri-
to nel solco)
Collegamento
(cavo twistato)
Solco
5-8 mm
Terra
Cavo avvolto
30-50 mm
L
LOOP1 LOOP2 LOOP1 LOOP2
