SOR sein, die einen korrekten Sicherheitslevel bei Störungen gewährleisten.
Für den Anschluss einer optischen Vorrichtung Typ OPTO SENSOR werden die
Anschlüsse wie in Abb. E gezeigt ausgeführt; der maximal gelieferte Strom in
der 12Vcc-Leitung beträgt 40 mA.
7.4 - Diagnose
Einige Vorrichtungen sind vorgerüstet, um Meldungen abzugeben, mit denen
die Erkennung des Betriebszustands oder eventueller Störungen möglich ist.
7.4.1 - Signalisierungen der Steuerung
Die Leds der Klemmen und der Tasten in der Steuerung geben besondere Mel-
dungen ab, um die normale Funktion sowie eventuelle Störungen abzugeben.
In der Tabelle 12 und 13 sind die Ursache und die Lösung für jede Anzeigeart
beschrieben.

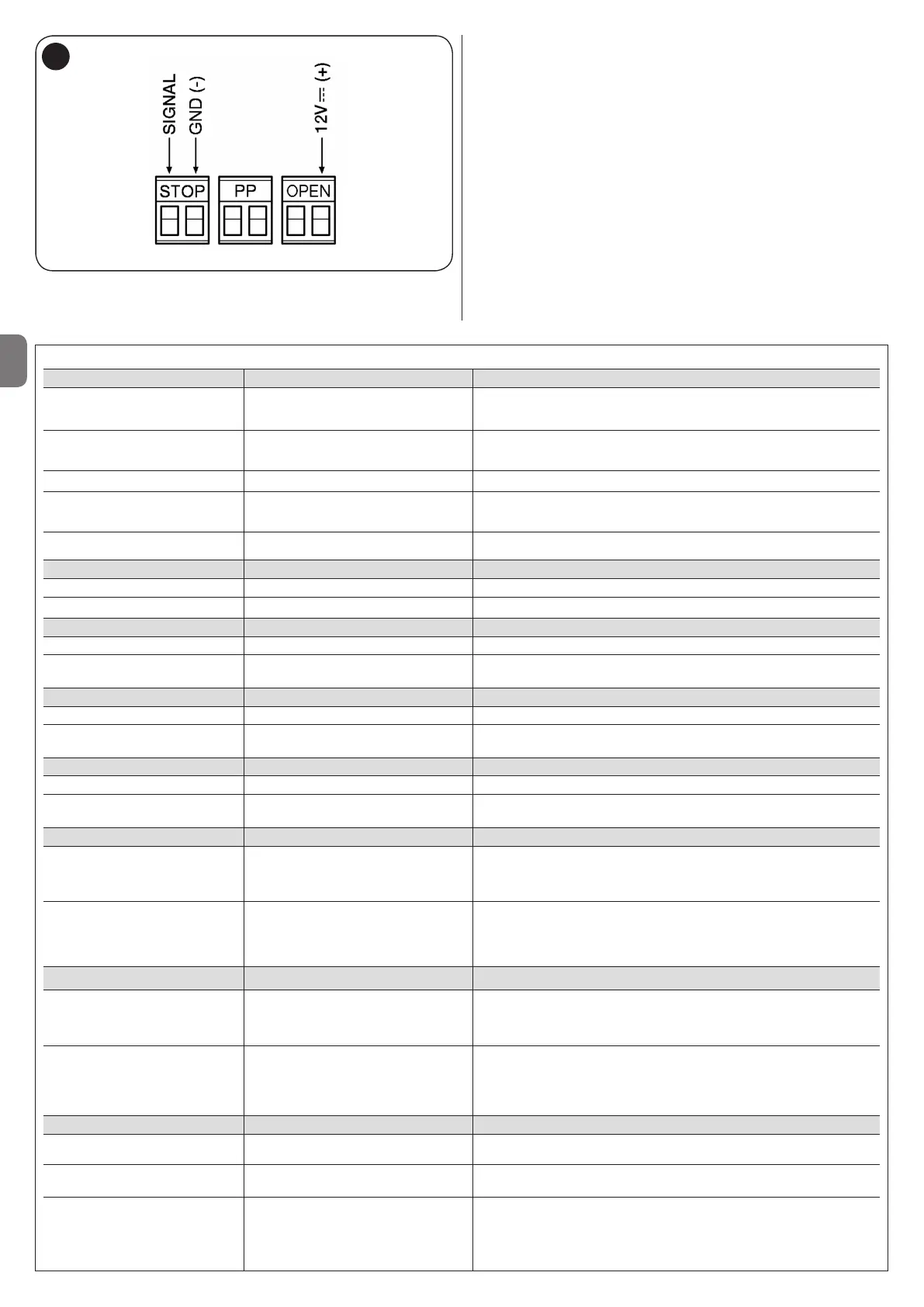

E
TABELLE 12 - Leds der Klemmen in der Steuerung
BlueBUS-led Ursache Lösung
Aus Störung
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die
Sicherungen ausgelöst wurden; ggf. die Ursache des Defekts überprüfen,
dann die Sicherungen mit anderen mit demselben Wert auswechseln.
Ein Schwere Störung
Eine schwere Störung liegt vor, versuchen, die Steuerung ein paar
Sekunden abzuschalten; falls dieser Status bleibt, ist ein Defekt vorhanden
und die Platine muss ausgewechselt werden.
1 Mal Blinken pro Sekunde Alles OK Normalbetrieb der Steuerung
2 Mal kurzes Blinken Es erfolgte eine Statusvariation Ist normal, wenn eine Änderung an einem der Eingänge PP, STOP,
der Eingänge OPEN oder CLOSE erfolgt, oder die Lichtschranken ansprechen, oder
der Funksender benutzt wird.
Mehrmaliges Blinken unterbrochen Verschiedenes Ist dieselbe Anzeige, die an der Blinkleuchte über 1 durch eine Pause
Sekunde erfolgt - (siehe Tabelle 15)
Led STOP Ursache Lösung
Aus Auslösung des Eingangs STOPP Die am Eingang STOPP angeschlossenen Vorrichtungen überprüfen
Ein Alles OK Eingang STOPP aktiv
Led PP Ursache Lösung
Aus Alles OK Eingang PP nicht aktiv
Ein Auslösung des Eingangs PP Es ist normal, wenn die am Eingang PP angeschlossene Vorrichtung
effektiv aktiviert ist
Led OPEN Ursache Lösung
Aus Alles OK Eingang OPEN nicht aktiv
Ein Auslösung des Eingangs OPEN Ist normal, wenn die am Eingang OPEN angeschlossene Vorrichtung
effektiv aktiviert ist
Led CLOSE Ursache Lösung
Aus Alles OK Eingang CLOSE nicht aktiv
Ein Auslösung des Eingangs CLOSE Ist normal, wenn die am Eingang CLOSE angeschlossene Vorrichtung
effektiv aktiviert ist
Led Endschalter FC1 Ursache Lösung
Aus Endschalter ausgelöst - Wenn der Parameter „Motorendrehrichtung Standard“ eingestellt ist,
befindet sich der Schrankenbaum in der Position ganz geschlossen.
- Wenn der Parameter „Motorendrehrichtung umgekehrt“ eingestellt ist,
befindet sich der Schrankenbaum in der Position ganz geöffnet.
Ein Endschalter nicht ausgelöst - Wenn der Parameter „Motorendrehrichtung Standard“ eingestellt ist,
befindet sich der Schrankenbaum in einer anderen Position als ganz
geschlossen.
- Wenn der Parameter „Motorendrehrichtung umgekehrt“ eingestellt ist,
befindet sich der Schrankenbaum in einer andern Position als ganz geöffnet.
Led Endschalter FC2 Ursache Lösung
Aus Endschalter ausgelöst - Wenn der Parameter „Motorendrehrichtung Standard“ eingestellt ist,
befindet sich der Schrankenbaum in der Position ganz geöffnet.
- Wenn der Parameter „Motorendrehrichtung umgekehrt“ eingestellt ist,
befindet sich der Schrankenbaum in der Position ganz geschlossen.
Ein Endschalter nicht ausgelöst - Wenn der Parameter „Motorendrehrichtung Standard“ eingestellt ist,
befindet sich der Schrankenbaum in einer anderen Position als ganz geöffnet.
- Wenn der Parameter „Motorendrehrichtung umgekehrt“ eingestellt ist,
befindet sich der Schrankenbaum in einer andern Position als ganz
geschlossen.
Led Encoder Ursache Lösung
Ein Der Magnet befindet sich vor Wenn keine Bewegung läuft, ist es normal, andernfalls ist der Encoder
dem Sensor defekt, oder das Kabel ist nicht richtig angeschlossen
Aus Der Magnet befindet sich nicht Wenn keine Bewegung läuft, ist es normal, andernfalls ist der Encoder
vordem Sensor defekt, oder das Kabel ist nicht richtig angeschlossen
Blinkt Bewegung läuft Alles OK, wenn die Bewegung läuft; das Blinken verhält sich proportional
zur Geschwindigkeit.
Anmerkung – Während der Ausführung der Bewegung, könnte das
schnelle Blinken als leuchtende Led erscheinen.
