7.4 - Diagnostic
Certains dispositifs sont prévus pour émettre des signalisations avec lesquelles
il est possible de reconnaître l’état de fonctionnement ou les éventuelles ano-
malies.
7.4.1 - Signalisations de la logique de commande
Les leds des bornes et des touches présentes dans la logique de commande
émettent des signalisations particulières tant pour signaler le fonctionnement
normal que les éventuelles anomalies. Les Tableaux 12 et 13 décrivent la
cause et la solution pour chaque type de signalisation.

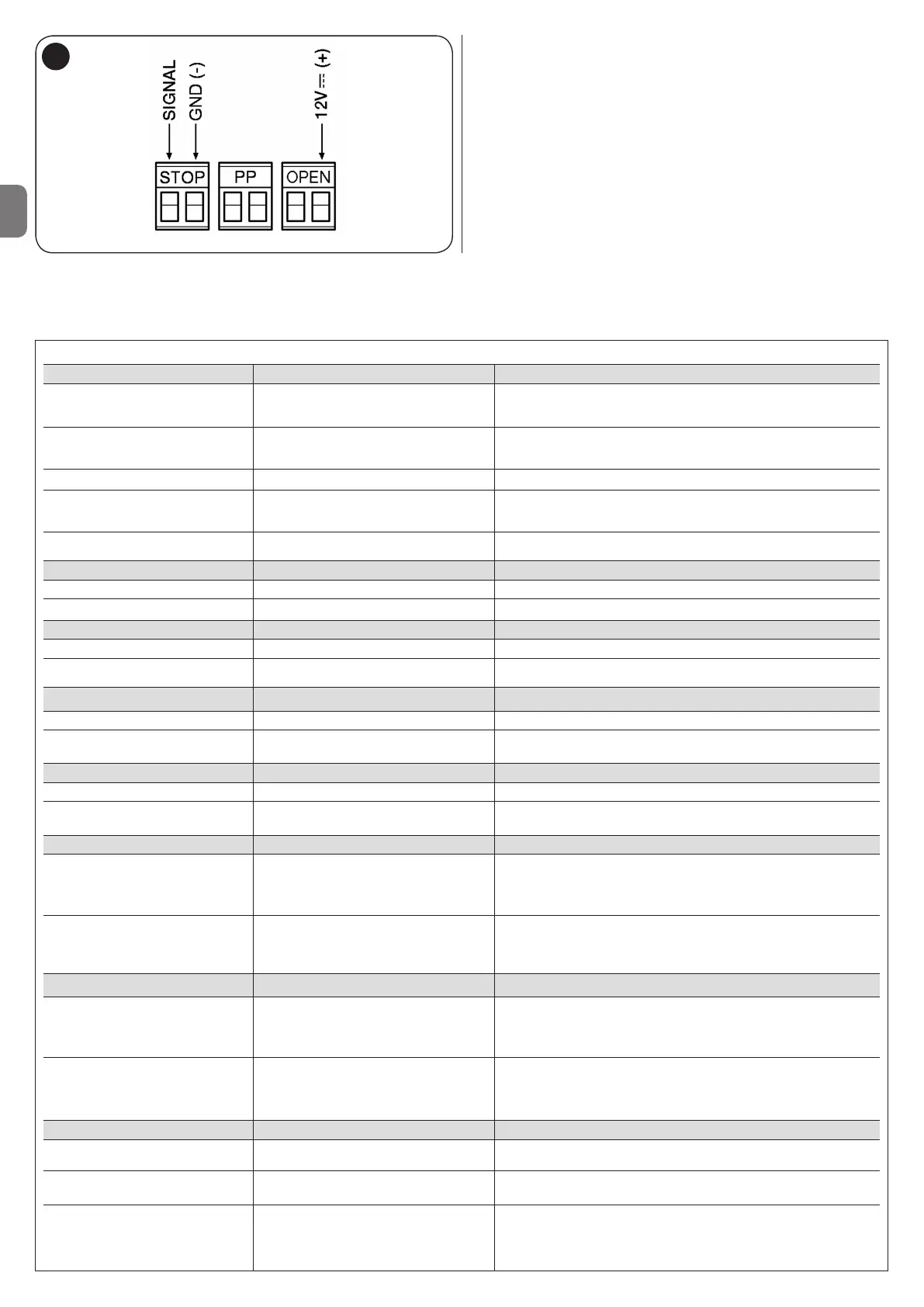

TABLEAU 12 - Leds des bornes présentes sur la logique de commande
Led Bluebus Cause Solution
Éteinte Anomalie Vérifier si l’alimentation est présente ; vérifier si les fusibles sont
intervenus ; Si c’est le cas, vérifier la cause de la panne et les
remplacer par d’autres de même valeur.
Allumée Anomalie grave Il y a une anomalie grave ; essayer d’éteindre la logique de
commande pendant quelques secondes ; si l’état persiste, il y a
une panne et il faut remplacer la carte électronique.
1 clignotement par seconde Tout est OK Fonctionnement normal de la logique de commande
2 clignotements rapides Il y a eu un changement dans l’état C’est normal quand il y a un changement sur l’une des entrées: PP,
des entrées STOP, OPEN, CLOSE, intervention des photocellules ou quand on
utilise l’émetteur radio.
Série de clignotements séparés par Divers C’est la même signalisation que celle du clignotant d’1 seconde,
une pause (voir Tableau 15).
Led STOP Cause Solution
Éteinte Intervention de l’entrée STOP Vérifier les dispositifs connectés à l’entrée STOP.
Allumée Tout est OK Entrée STOP active.
Led PP Cause Solution
Éteinte Tout est OK Entrée PP non active
Allumée Intervention de l’entrée PP C’est normal si le dispositif connecté à l’entrée PP est effectivement
actif.
Led OPEN Cause Solution
Éteinte Tout est OK Entrée OPEN non active
Allumée Intervention de l’entrée OPEN C’est normal si le dispositif connecté à l’entrée OPEN est
effectivement actif.
Led CLOSE Cause Solution
Éteinte Tout est OK Entrée CLOSE non active
Allumée Intervention de l’entrée CLOSE C’est normal si le dispositif connecté à l’entrée CLOSE est
effectivement actif.
Led fin de course FC1 Cause Solution
Éteinte Fin de course déclenché - Si le paramètre “Direction de rotation moteur standard” est
sélectionné, la lisse se trouve dans la position de fermeture complète.
- Si le paramètre “ Direction de rotation moteur inversée” est
sélectionné, la lisse se trouve dans la position d’ouverture totale.
Allumée Fin de course ne s’est pas déclenché
- Si le paramètre “Direction de rotation moteur standard” est sélectionné,
la lisse se trouve dans une position différente de la fermeture complète.
- Si le paramètre “ Direction de rotation moteur inversée” est sélectionné
la lisse se trouve dans une position différente d’ouverture totale.
Led fin de course FC2 Cause Solution
Éteinte Fin de course déclenché - Si le paramètre “Direction de rotation moteur standard” est
sélectionné, la lisse se trouve dans la position d’ouverture totale.
- Si le paramètre “ Direction de rotation moteur inversée” est
sélectionné, la lisse se trouve dans la position de fermeture complète.
Allumée Fin de course ne s’est pas déclenché
- Si le paramètre “Direction de rotation moteur standard” est sélectionné,
la lisse se trouve dans une position différente de la fermeture complète.
- Si le paramètre “ Direction de rotation moteur inversée” est sélectionné,
la lisse se trouve dans une position différente d’ouverture totale.
Led encoder Cause Solution
Allumée L’aimant est devant le capteur C’est normal s’il n’y a pas de manœuvre en cours, sinon il y a
problème sur l’encodeur ou le câble n’est pas bien connecté
Éteinte L’aimant n’est pas devant le capteur C’est normal s’il n’y a pas de manœuvre en cours, sinonil y a un
problème sur l’encodeur ou le câble n’est pas bien connecté
Clignotant Manœuvre en cours Tout est OK si la manœuvre est en cours; le clignotement est
proportionnel à la vitesse.
Note - Pendant l’exécution de la manœuvre, le clignotement rapide
pourrait sembler être un une led allumée.
