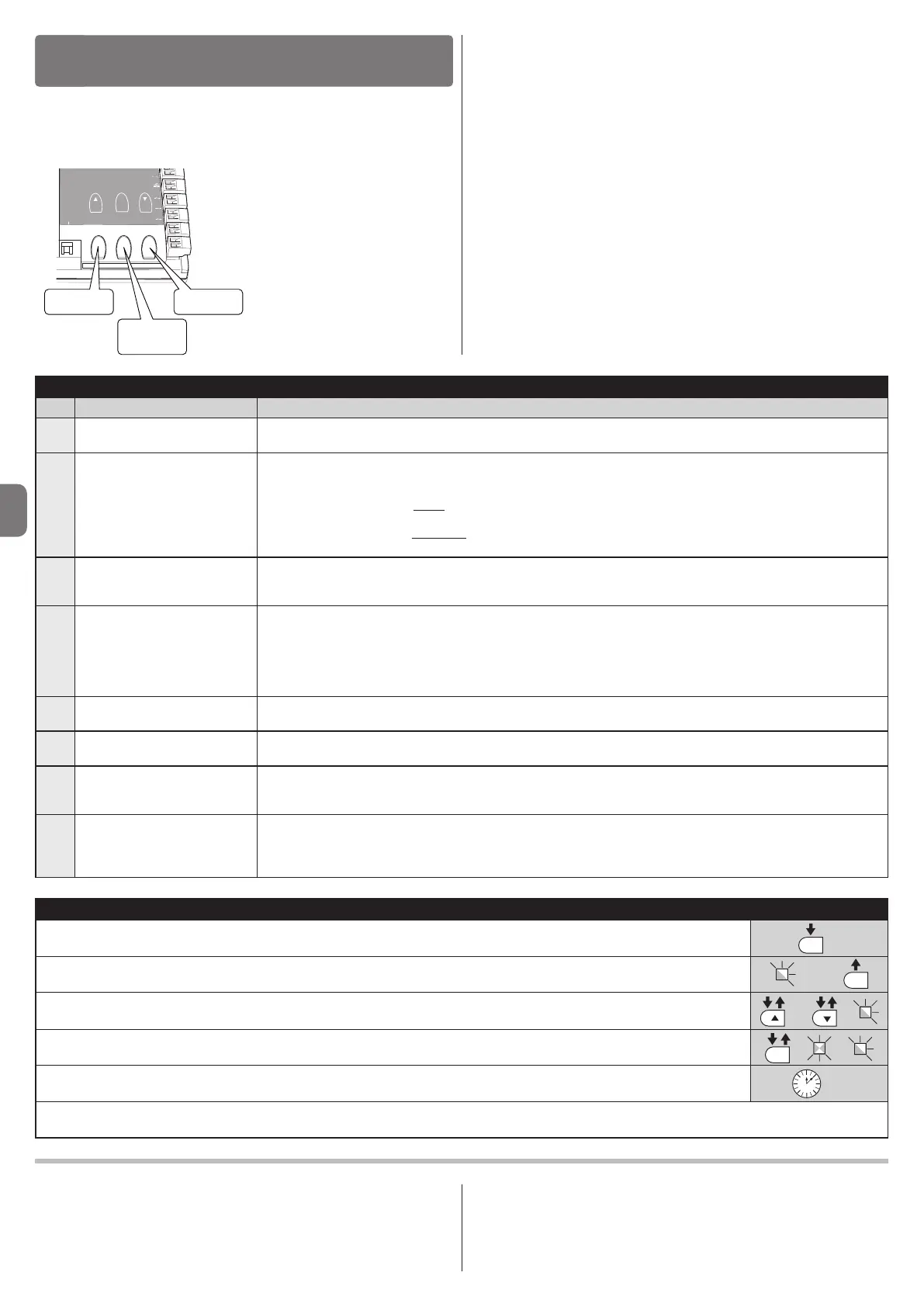

NL
10 – Nederlands
Op de besturingseenheid zitten 3 toetsen OPEN (s), STOP (Set), CLOSE (t)
die zowel dienen voor het bedienen van de besturingseenheid gedurende de
testfases als voor de programmering van de beschikbare functies.
De beschikbare programmeerbare functies kennen 2 niveaus en de werkings-
status ervan wordt aangegeven
door de 8 led’s (L1 ... L8) op de
besturingseenheid.
LED-SIGNALERINGEN:
• Led aan = functie actief;
• Led uit = functie niet actief;
PROGRAMMEERTOETSEN:
• OPEN (s): met de toets
“OPEN” kunt u het openen van
de slagboom aansturen of, ge-
durende de programmering, het
punt van programmering naar
boven verplaatsen.
• STOP (Set): met de toets “STOP” kunt u de manoeuvre stoppen; indien deze
toets langer dan 5 seconden wordt ingedrukt, wordt de programmeerfase ge-
activeerd.
• CLOSE (t): met de toets “CLOSE” kunt u het sluiten van de slagboom aan-
sturen of, gedurende de programmering, het punt van programmering naar
beneden verplaatsen.
LET OP! – Gedurende de uitvoering van een manoeuvre (opening of
sluiting) hebben alle 3 de toetsen (s, Set, t) de functie STOP; hier-
mee wordt de actieve manoeuvre gestopt of wordt de bewegingsrich-
ting omgekeerd.
6.1 - Programmering eerste niveau (ON-OFF)
Alle functies van het eerste niveau (tabel 6) zijn in de fabriek ingesteld op “OFF”
en kunnen op elk gewenst moment gewijzigd worden zoals getoond in tabel
7 De parameters kunnen worden ingesteld op een waarde tussen 1 en 8; om
te controleren welke waarde bij elk van de led’s hoort, raadpleegt u tabel 6.
BELANGRIJK – De programmeerprocedure kent een tijd van maximaal 10 se-
conden tussen het indrukken van de ene en de andere toets. Nadat deze tijd
verstreken is, wordt de procedure automatisch afgesloten, waarbij de tot op
dat moment aangebrachte wijzigingen worden opgeslagen.
PROGRAMMERING VAN DE
BESTURINGSEENHEID
6
BELANGRIJK – De programmeerprocedure kent een tijd van maximaal 10 se-
conden tussen het indrukken van de ene en de andere toets. Nadat deze tijd
verstreken is, wordt de procedure automatisch afgesloten, waarbij de tot op
dat moment aangebrachte wijzigingen worden opgeslagen.
6.2 - Programmering tweede niveau (instelbare parameters)
Alle parameters van het tweede niveau zijn in de fabriek ingesteld (tabel 8) en
kunnen op elk gewenst moment worden gewijzigd door te werk te gaan zoals
beschreven in tabel 9.
De parameters kunnen worden ingesteld op een waarde tussen 1 en 8; om te
controleren welke waarde bij elk van de led’s hoort, raadpleegt u tabel 8.
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
2
L2
L3
L4
L5
L6
L7
L8
BusT4
Open
Stop
Set
Close
TABEL 6 - Functies eerste niveau
Led Beschrijving Voorbeeld
L1
Automatische sluiting
Deze functie voert een automatische sluiting van de slagboom uit na de geprogrammeerde Pauzetijd. Fabriekswaarde: 20 se-
conden. De waarde kan geprogrammeerd worden van 3 tot 60 seconden.
L2
Sluit na foto
De functie maakt het mogelijk de slagboom alleen in de openingsstand te houden voor de tijd die nodig is om door te rijden.
Wanneerdefunctieactiefis,zaldewerkingervanvariërenopbasisvandeparameterdieisingesteldindefunctie“Automa-
tische sluiting”:
• met “Automatische sluiting” actief, de openingsmanoeuvre stopt onmiddellijk nadat de fotocellen zijn vrijgekomen en na 5
sec. begint de sluitmanoeuvre.
• met “Automatische sluiting” niet actief bereikt de slagboom altijd de maximale openingsstand (ook als de fotocellen eerder
gedeactiveerd worden( en na 5 sec. begint de sluitmanoeuvre.
L3
Sluit altijd
Deze functie is nuttig in het geval van een stroomstoring, ook van korte duur. Als de functie actief is (ON) zal bij het terugkeren
van de elektrische stroom de besturingseenheid de slagboom in de openingsstand detecteren en de sluitmanoeuvre starten
die, om veiligheidsredenen, wordt voorafgegaan door 3 sec. voorwaarschuwing.
L4
Stand by
Deze functie dient voor het terugbrengen van het stroomverbruik. Als deze functie actief is zal de besturingseenheid, 1 minu-
ut nadat de manoeuvre is afgelopen, de TX van de Bluebus-zonnecellen en alle led’s uitschakelen, met uitzondering van de
led Bluebus die langzamer zal knipperen. Wanneer de besturingseenheid een willekeurige instructie ontvangt, zal de norma-
le werking hervat worden. Voor het gebruik van de slagboombarrière met het systeem Solemyo is het noodzakelijk
een “Stand-by”-modus te activeren die nog verdergaand is: de modus “Alles stand-by”. Dit doet u met de Oview-
-programmeereenheid .
L5
Lange/korte vertraging
Deze functie maakt het mogelijk de tijdspanne van de vertraging, zowel in de openings- als de sluitmanoeuvre te verdubbe-
len. Als de functie niet actief is, is de vertraging kort.
L6
Automatische start
Als deze parameter actief (ON) is, kan de start (op volle snelheid) worden geactiveerd zodat de slagboom in beweging komt.
De fabrieksinstelling is “OFF”.
L7
Modus Slave
Als u deze functie activeert wordt de slagboombarrière “Slave” (slaaf): zo is het mogelijkn de werking van 2 tegenoverliggen-
de barrières te synchroniseren waarbij één barrière als Master werkt en één als Slave; voor meer informatie raadpleegt u pa-
ragraaf 7.6 - Modus Master-Slave.
L8
Draairichting motor
Met deze parameter kan de draairichting van de motor worden omgekeerd om de barrière rechts te kunnen installeren; de
waarde is in de fabriek ingesteld op “OFF” (standaarddraairichting van de motor – de sluiting van de slagboom is linksom).
Belangrijk – Wanneer deze functie geactiveerd wordt is het noodzakelijk de procedure voor zelflering van de
openings- en sluitposities uit te voeren (paragraaf 4.5).
TABEL 7 - Procedure voor programmering (eerste niveau)
01. Houd de toets “Set” ongeveer 3 seconden ingedrukt;
02. Laat de toets los wanneer de led “L1” begint te knipperen;
03. Druk op de toets “s” of “t” om u te verplaatsen van de led die knippert naar de led die de te wijzigen functie vertegenwoordigt;
04. Druk op de toets “Set” om de status van de functie te veranderen: (kort knipperen = OFF - lang knipperen = ON);
05. Wacht 10 seconden (maximumtijd) om de programmering af te sluiten.
Opmerking – Om andere functie op “ON” of “OFF” te programmeren dient u, gedurende het uitvoeren van de procedure de punten 03 en 04 gedurende de
fase zelf te herhalen.
SET
SET
SET
L1
/
3 s
10 s
