NL
18 – Nederlands
7.6 - Modus Master - Slave
Deze werkingsmodus wordt gebruikt als er 2 tegenover elkaar gelegen slag-
boombarrières nodig zijn, die de bewegingen synchroon uitvoeren. In deze mo-
dus fungeert één barrière als Master (meester), wat wil zeggen deze de ma-
noeuvres aanstuurt, terwijl de tweede als Slave fungeert, wat wil zeggen dat
deze de door de Master-slagboombarrière verstuurde instructies uitvoert; als
fabrieksinstelling zijn alle slagboombarrières als Master ingesteld.
Voor het configureren van de slagboombarrière als Slave dient u de functie van
het eerste niveau “Modus Slave” te activeren (zie tabel 7).
De verbinding tussen Master en Slave wordt tot stand gebracht met BusT4 en
de speciale Master/Slave-connector.
Let op! – Als de Oview-programmeereenheid wordt gebruikt, moet de
parameter “Groep” of “Adres” van een van de 2 barrières worden ge-
wijzigd. Dit is om gelijktijdige communicatie van de 2 eenheden met de
Oview-programmeereenheid te voorkomen.
7.6.1 - Installatie en elektrische aansluitingen
Waarschuwingen
• Alle inrichtingen dienen op de Master-slagboombarrière aangesloten te wor-
den, met inbegrip van de radio-ontvanger.
• Als de bufferbatterij wordt gebruiktm moet elke slagboombarrière een eigen
bufferbatterij hebben;
• In de Slave-slagboombarrière kunnen de volgende verbindingen tot stand
worden gebracht:
• een eigen knipperlicht (Flash)
- een eigen controlelampje Poort Open] (S.C.A.)
- Lichten slagboom
- een eigen contactlijst (Stop)
- een eigen aansturingsinrichting (P.P.) die de algehele opening alleen van
de vleugel Slave aanstuurt
- de ingangen Open en Close worden niet gebruikt
- de ingangen Loop1 en Loop2 geprogrammeerd met modus “Open”
- de radio-ontvanger
Als u 2slagboombarrière wilt installeren en deze in de modus “Master - Slave”
wilt programmeren, gaat u als volgt te werk:
01. Voer de installatie van de 2 slagboombarrières uit (afb. M).
het is niet van belang welke van de twee als Master en welke als Slave fun-
geert; kijk welke elektriciteitsverbindingen het makkelijkst tot stand kunnen
worden gebracht en zorg ervoor dat de instructie “Stap-voor-Stap”, dat
door de Slave-slagboombarrière zal worden uitgevoerd, alleen volledige
opening van de Slave-slagboom toestaat;
02.
Sluit de twee besturingseenheden op elkaar aan met behulp van de Master/
Slave-connector (afb. 54), rekening houdend met de aangegeven polariteit;
03. Nu brengt u de overige elektrische aansluitingen tot stand (afb. 54), reke-
ning houdend met de indicaties uit hoofdstuk 4 - Elektrische aansluitingen;
04. Nadat alle elektrische aansluitingen tot stand zijn gebracht, sluit u beide

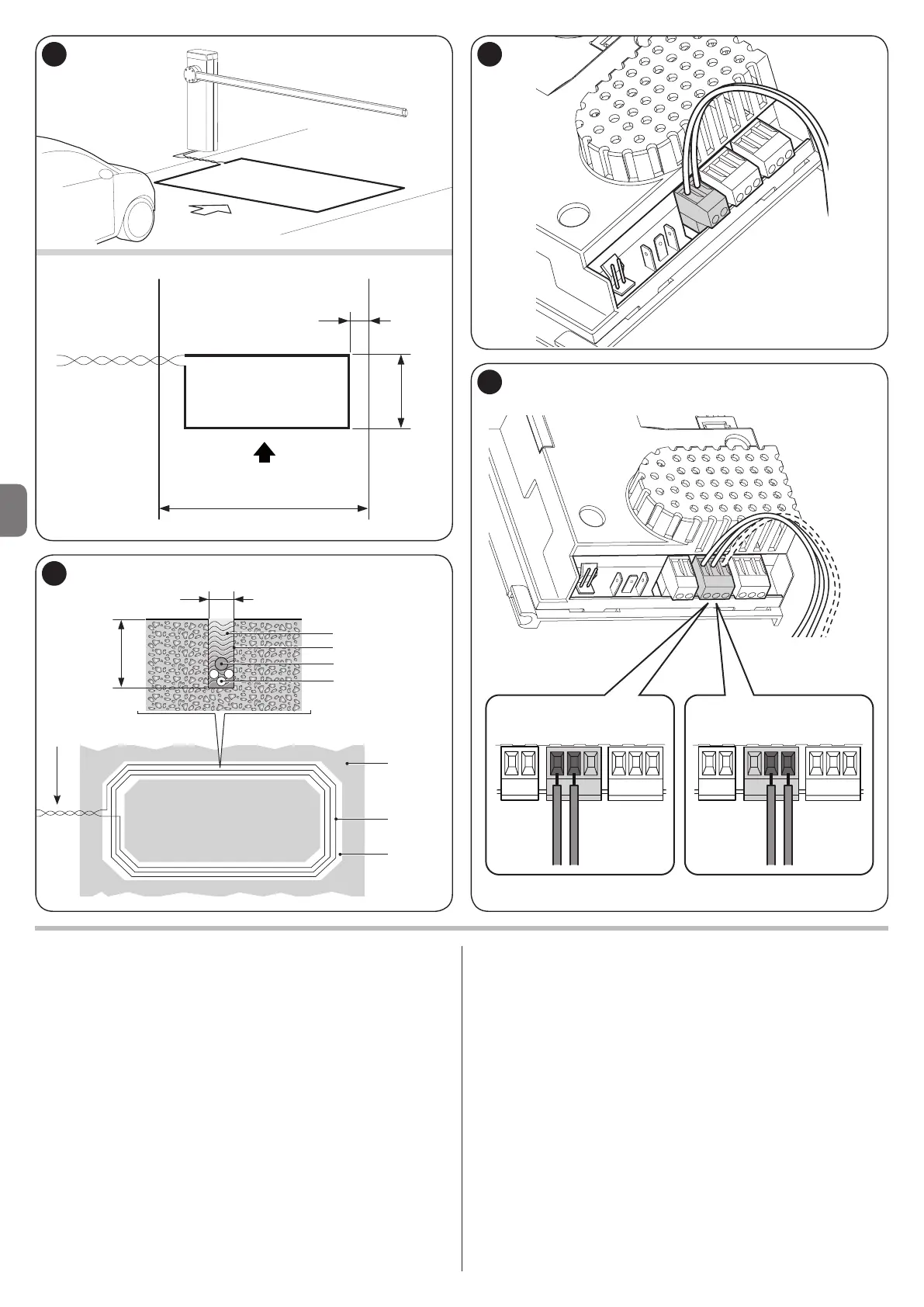

I
F
ongeveer 0,35 m
Rijrichting
Rijbaan
1 m
H
5 mm - 8 mm
Afdichtmiddel
Geul
Bindgaren
Detectielus
(de kabel moet
in de geul
geplaatst wor-
den)
Aansluiting
(getwiste kabel)
Geul
5 - 8 mm
Aarde
Gewikkelde kabel
30 mm
-50 mm
L
LOOP1 LOOP2 LOOP1 LOOP2
