ES
Español – 5
3.4 - Fijación del accionador de barrera
3.4.1 - Si la superficie de apoyo existe
01. Abra el armario del accionador de la barrera (fig. 13).
02. Apoye el accionador de la barrera sobre la superficie de fijación y trace los
puntos en los que se vayan a fijar las ranuras (fig. 14).
03. Desplace el accionador de barrera y taladre la superficie en los puntos que
acaba de trazar; a continuación, introduzca 4 anclajes de expansión, no
suministrados (fig. 15).
04. Coloque correctamente el accionador de barrera y bloquéelo con las tuer-
cas y arandelas correspondientes, no suministradas (fig. 16).
3.4.2 - Si la superficie de apoyo no existe
01. Realice el pozo (*) para colocar la placa de cimentación.
02. Prepare las canaletas para pasar los cables eléctricos (fig. 17).
03. Fije las 4 grapas en la placa de cimentación, colocando en cada una de
ellas una tuerca en la parte superior y otra en la parte inferior de la placa
(fig. 17). Atención – La tuerca inferior debe estar enroscada hasta el final
de la parte roscada.
04. Cuele el hormigón y antes de que empiece a fraguar, sumerja la placa de
cimentación y colóquela a ras de la superficie, paralela al mástil y perfecta-
mente nivelada (fig. 17). Espere a que el hormigón fragüe completamente;
por lo general, hay que esperar 2 semanas.
05. Quite las 4 tuercas superiores de las grapas.
06. Abra el armario del accionador de la barrera (fig. 18).
07. Coloque correctamente el accionador de barrera y bloquéelo con las tuer-
cas y arandelas correspondientes, suministradas junto con la placa de ci-
mentación y que se han quitado en el punto 04 (fig. 19).
(*) Nota - La superficie de fijación debe estar perfectamente plana y lijada. Si
la superficie es de hormigón, deberá tener un espesor de al menos 0,15 m y
deberá estar reforzado con jaulas de hierro. El volumen del hormigón debe ser
superior a 0,2 m
3
(un espesor de 0,25 m corresponde a 0,8 m
2
; es decir, a una
base cuadrada de 0,9 m por lado aproximadamente). La fijación sobre el hor-
migón puede hacerse con 4 anclajes de expansión equipados con tornillos 12
MA que resistan a una carga de tracción de al menos 400 kg. Si la superficie
de fijación es de otro material, habrá que evaluar la consistencia y comprobar
que los 4 puntos de anclaje puedan resistir a una carga de al menos 1.000 kg.
Para la fijación utilice tornillos 12 MA.
3.5 - Instalacion del mástil y de los accesorios previstos
3.5.1 - Ensamblaje del soporte para el mástil
01. Introduzca los 2 pasadores en los alojamientos presentes en el eje del mo-
tor de salida (fig. 20).
02. Coloque el soporte en el eje del motor de salida, orientándolo en la posi-
ción de “mástil vertical” y fíjelo con los tornillos y arandelas abiertas; a con-
tinuación, apriete con fuerza (fig. 21).
03. Coloque la cubierta del mástil y fíjela parcialmente con los 6 tornillos sumi-
nistrados (fig. 22).
3.5.2 - Ensamblaje del mástil formado por una única pieza, entera o
cortada.
Longitudes posibles:
M3BAR: 2,65 m = XBA15 (3,15 m -0,50 m = 2,65 m)
3,15 m = XBA15 (3,15 m)
M5BAR: 3,50 m = XBA14 (4,15 m -0,65 m = 3,50 m)
4,15 m = XBA14 (4,15 m)
5,15 m = XBA5 (5,15 m)
M7BAR: 5,15 m = XBA5 (5,15 m)
01. Ensamble los dos acoplamientos del mástil (fig. 23).
02. Introduzca, desde el mismo extremo del mástil, los acoplamientos que
XBA13
M3BAR
L9BAR
M7BAR
M5BAR
M3BAR
2,65 m 3,15 m 3,50 m 4,15 m 5,15 m 7,33 m 9,33 m
L9BAR
M7BAR
M5BAR
XBA15
+ XBA14
XBA5
(5,15 m)
XBA14
(4,15m)
XBA14
(4,15m) –0,65m
XBA15
(3,15m)
XBA15
(3,15 m) –0,50m
XBA14
+ XBA5
A
WA13
WA12
XBA4 /
XBA6 / XBA18
XBA11
(0)
(1)
(1)
(5)
(0)
(1)
(1)
(4)
(0)
(1)
(2)
(4)
(0)
(1)
(1)
(3)
(0)
(1)
(1)
(3)
(0)
(1)
(2)
(3)
(0)
(1)
(2)
(3)
0÷1=
A
1
A
3
C
2
B
2
A
1
A
3
B
2
B
2
B
3
B
3
C
2
B
2
B
3
B
3
C
1
C
3
B
1
B
1
XBA13
?
M5BAR
L9BAR
M7BAR
M5BAR
3,50 m 4,15 m 5,15 m 5,00 m 6,33 m 7,33 m 8,33 m
L9BAR
M7BAR
XBA15
+ XBA14
XBA15
+ XBA15
XBA15+XBA15
(6,30m) –1,30m
XBA5
(5,15m)
XBA14
(4,15m)
XBA14
(4,15m) – 0,65m
XBA14
+ XBA14
B
?
2÷7=
0÷1=
2÷4=
5÷6=
0÷2=
3÷5=
6÷7=
0÷2=
3÷5=
0÷2=
3÷5=
0÷2=
3÷4=
5÷6=
0÷2=
3÷6=
B
2
B
3
B
3
C
1
C
2
A
2
A
2
A
3
B
1
B
2
B
1
B
2
A
1
A
2
A
3
A
3
B
1
M3BAR / M5BAR
M7BAR / L9BAR
3 2 1 321
B A BA
C B A CBA
XBA13
XBA4 /
XBA6 / XBA18
XBA13

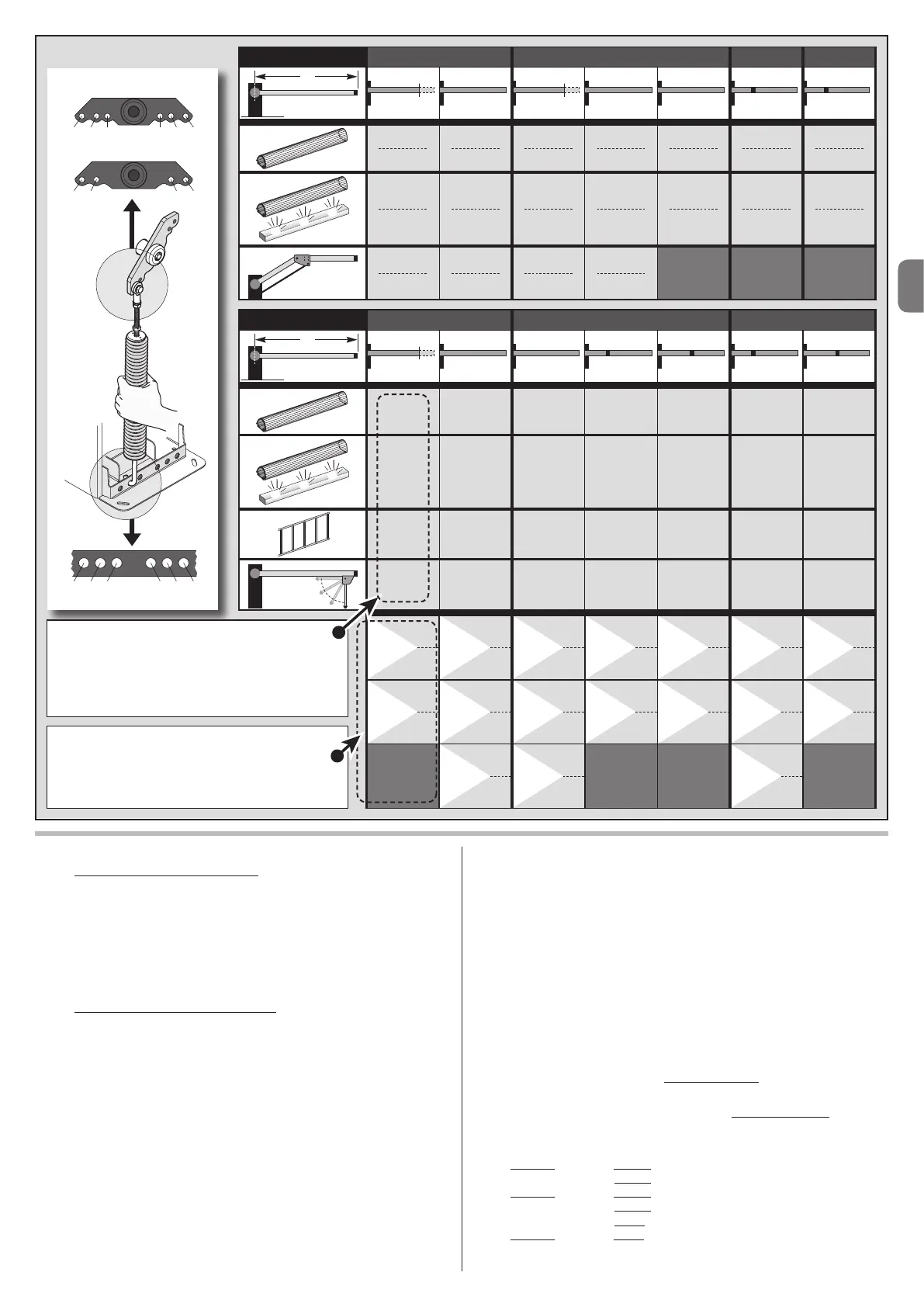

TABLA 4
1) - Sume los números entre parénte-
sis en la columna, seleccionando sólo
aquellos que coincidan con los acceso-
rios instalados.
2) - A continuación, utilice el resultado
de la suma para determinar los agujeros
de fijación del muelle.
