12 – Français
7.1 - Effacement total de la mémoire de la logique de com-
mande
Dans la logique de commande, il est possible d’effacer toutes les données
mémoriséesetlareporteràl’étatinitialaveclesvaleursd’usine:
01. Presser et maintenir enfoncées les touches “s” et “t” ;
02. (au bout d’environ 3 secondes) Relâcher les touches quand toutes les leds
s’allument;
03. Quand les leds L1 et L2 commencent à clignoter, cela signifie que la pro-
cédure est terminée.
Remarque - Cette procédure peut également supprimer toutes les erreurs qui
restent dans la mémoire.
Important – Cette procédure n’efface pas le paramètre correspondant au
sens de rotation du moteur ni le nombre de manœuvres effectuées.
7.2 - Autres fonctions
• Fonction “Ouvre toujours”
Cettefonctionestuneparticularitédelalogiquedecommande;elleestasso-
ciéeàl’entrée«pasàpas»etpermetdecommandertoujoursunemanœuvre
d’ouverture quand la commande de pas à pas reste active pendant plus de 3
secondes. Cette fonction est valable pour n’importe quelle programmation de
l’entréepasàpas(voir«FonctionPP»dansleTableau 8).
Par exemple, elle peut être utilisée pour connecter une horloge pour program-
APPROFONDISSEMENTS
7
mer l’ouverture permanente de la barrière durant une tranche horaire donnée.
• Fonction “Manœuvre toujours”
Si un ou plusieurs dispositifs de sécurité ne devaient pas fonctionner correc-
tement ou s’ils étaient hors d’usage, cette fonction permet quand même de
commanderlabarrièreenmode«àactionmaintenue»(pourlesdétailsvoir
chapitre«guidedel’utilisateur»).
• Fonction “Avis de maintenance”
Cette fonction permet d’avertir quand il faut procéder à un contrôle de mainte-
nancedel’automatisme.Leparamètre«Avisdemaintenance”peutêtreajusté
grâce à l’utilisation du programmeur Oview . L’avis de maintenance est signalé
à travers le clignotant Flash ou par le voyant de maintenance, suivant le type
de programmation. Les signalisations émises par le clignotant Flash et par le
voyant de maintenance sont détaillées dans le Tableau 10.
• Vérification du nombre de manœuvres effectuées
Pour vérifier le nombre d’opérations effectuées, il faut disposer du program-
meur Oview; paramètres vérifiables dans la section “Maintenance”.
• Mise à zéro du compteur des manœuvres
La mise à zéro des manœuvres doit être effectuée à la fin de la phase d’entre-
tien de l’automatisme et doit être effectuée en désactivant la fonction “voyant
de maintenance” de la sortie LIGHT.
Note - Débrancher temporairement l’appareil connecté à la sortie 1
LIGHT.
Procédure d’activation du vouant de maintenance (quand pas encore actif):
01. Presseretmaintenirenfoncéelatouche«Set»pendantenviron3s;
02. Relâcherlatouchequandlaled«L1»commenceàclignoter;
03. Presser le touche “s” ou “t” pour se déplacer du led clignotant au led L4
(led d’entrée “Sortie LIGHT”) ;
04. Presseretmaintenirenfoncéelatouche«Set»jusqu’àlafindupoint07;
05. Attendre environ 3 secondes jusqu’à ce que s’allume la led de la sortie
programmée ;
06. Appuyer sur la touche “s”ou”t”pour déplacer la led allumée sur L8 ;
07. Relâcher le bouton “Set” et attendre la sortie de la procédure de program-
mation pour dépassement de la durée.
Procédure de désactivation du voyant de maintenance (quand déjà actif):
01. Presseretmaintenirenfoncéelatouche«Set»pendantenviron3s;
02. Relâcherlatouchequandlaled«L1»commenceàclignoter;
03. Presser le touche “s” ou “t” pour se déplacer du led clignotant au led L4
(led d’entrée “Sortie LIGHT”) ;
04. Presseretmaintenirenfoncéelatouche«Set»jusqu’àlafindupoint07;
05. Attendre environ 3 secondes jusqu’à ce que s’allume la led L8 ;
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
Light
2
L2
L3
L4
L5
L6
L7
L8
BusT4

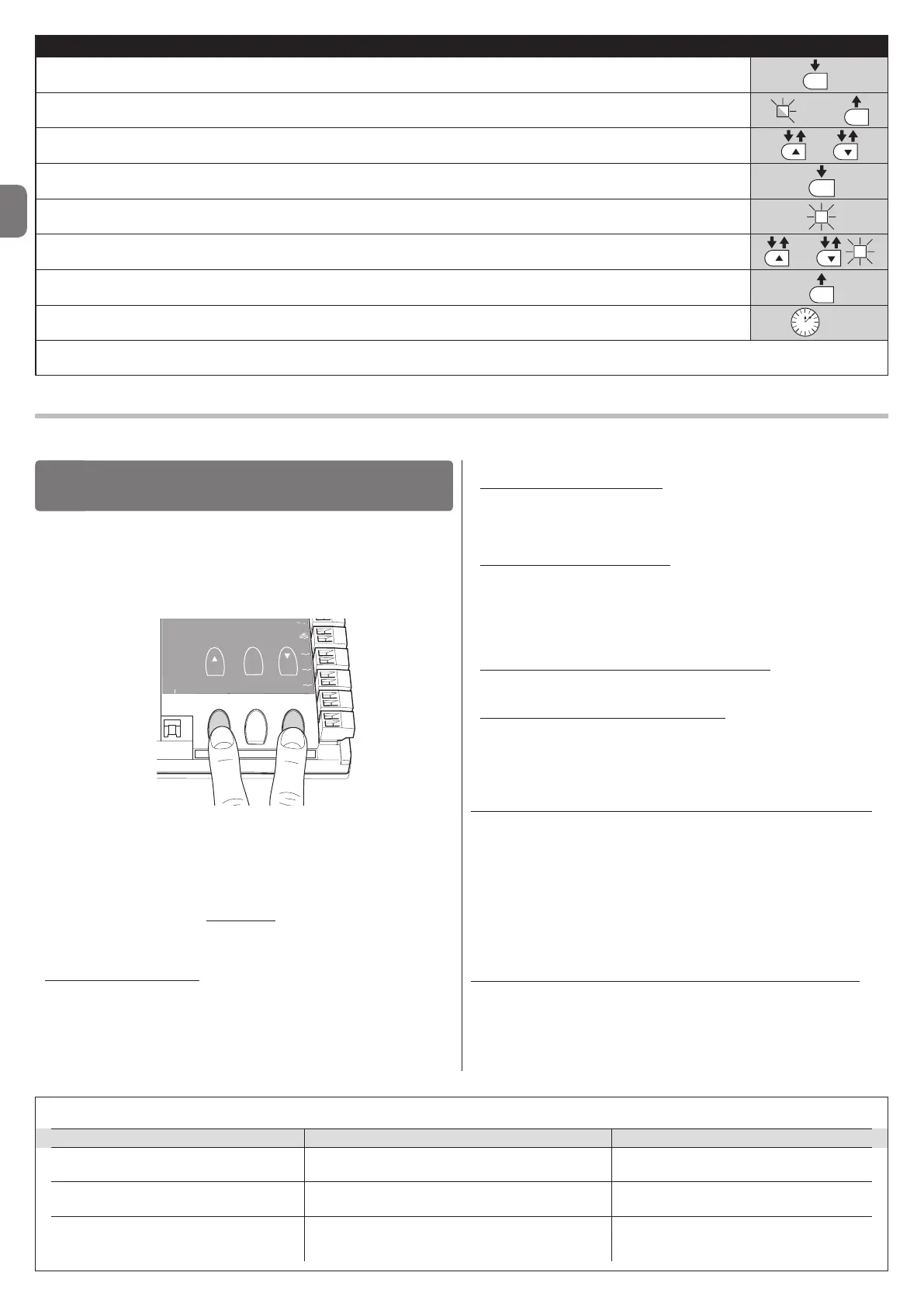

TABLEAU 9 - Procédure de programmation (deuxième niveau)
01. Presseretmaintenirenfoncéelatouche«Set»pendantenviron3s;
02. Relâcherlatouchequandlaled«L1»commenceàclignoter;
03. Presserlatouche«s»ou«t»poursedéplacerdelaledclignotanteàlaledquicorrespondàlafonctionàmodifier;
04. Presseretmaintenirenfoncéelatouche«Set»jusqu’àlafindupoint06;
05. Attendreenviron3secondesjusqu’àcequelaledquicorrespondauniveauactuelduparamètreàmodifiers’allume;
06. Presserlatouche«s»ou«t»pourdéplacerlaledquicorrespondàlavaleurduparamètre;
07. Relâcherlatouche«Set»;
08. Attendre 10 secondes (temps maximum) pour sortir de la programmation.
Nota – Pour programmer plusieurs paramètres, durant l’exécution de la procédure, il faut répéter les opérations du point 03 au point 07 durant la phase pro-
prement dite.
SET
SET
SET
SET
L1
/
/
3 s
10 s
TABLEAU 10
Nombre de manœuvres Clignotant Flash Voyant maintenance
Inférieurà80%delalimite Normal(0,5sallumé,0,5séteint) Allumépendant2s,audébutdelamanœuvre
d’ouverture
Entre81%et100%delalimite Audébutdelamanœuvreresteallumépendant2s,
Clignote pendant toute la durée de la manœuvre
puis continue normalement
Supérieurà100%delalimite Audébutetàlandelamanœuvre,resteallumé Clignoteconstamment   
pendant 2 s puis continue normalement
