IT
Italiano – 7
• Se sono presenti le fotocellule, verificare che i loro led lampeggino (sia TX sia
RX); il tipo di lampeggio non è significativo perchè dipende da altri fattori.
• Verificare che il dispositivo collegato all’uscita FLASH oppure il lampeggiante
a led XBA7, sia spento (con impostazione di fabbrica).
Se tutto questo non avviene occorre togliere l’alimentazione elettrica alla cen-
trale e controllare con maggiore attenzione i collegamenti elettrici effettuati.
Altre informazioni utili per la ricerca e la diagnosi dei guasti sono presenti nel ca-
pitolo 8 “Cosa fare se... (guida alla risoluzione dei problemi)”.
4.3 - Funzioni preimpostate
La centrale di comando, dispone di una serie di funzioni programmabili che di
fabbrica sono impostate con i valori comunemente usati. In qualsiasi momento
è possibile cambiare questi valori, per questo: vedere capitolo 6.
4.4 - Apprendimento dei dispositivi collegati
Dopo aver effettuato la prima accensione, è necessario far riconoscere alla
centrale i dispositivi collegati sugli ingressi “Bluebus” e “Stop”.
ATTENZIONE! – La fase di apprendimento deve essere eseguita anche
se non è collegato alcun dispositivo alla centrale.
Per indicare che è necessario eseguire questa operazione, i led “L1” e “L2” pre-
senti sulla centrale i lampeggiano contemporaneamente.

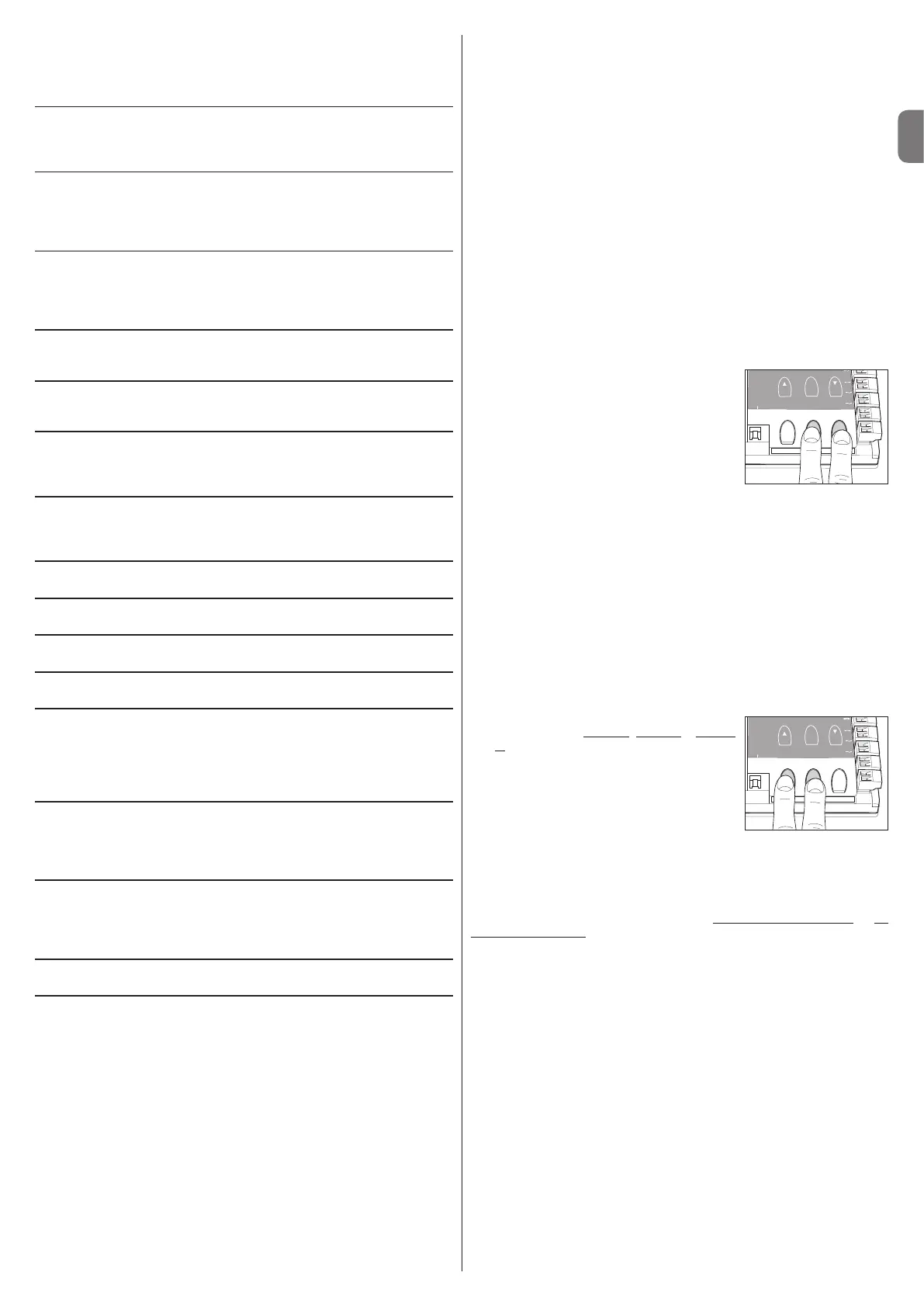

01. Premere e tenere premuti contemporaneamente i tasti “Open” e “Set”;
02. Rilasciare i tasti quando i led “L1” e “L2” ini-
ziano a lampeggiare velocemente (dopo circa
3 secondi).
03. Attendere alcuni secondi che la centrale
completi la fase di apprendimento dei dispo-
sitivi. Al termine di questa fase il led “Stop”
deve essere acceso e i led “L1” e “L2” si de-
vono spegnere (potrebbero iniziare a lampeg-
giare i led “L3” e “L4” per indicare che non
sono state apprese le quote).
Questa procedura deve essere ripetuta nel caso di modifica ai dispositivi col-
legati ai morsetti BlueBus e Stop; ad esempio, dopo aver collegato un nuovo
dispositivo alla centrale.
4.5 - Apprendimento delle posizioni di Apertura e di Chiusura
Dopo aver eseguito l’apprendimento dei dispositivi collegati, è necessario far
apprendere alla centrale anche le posizioni degli arresti meccanici. In questa
fase, viene rilevato il valore della corsa dell’asta, misurata dal fermo meccanico
d’arresto di chiusura a quello d’arresto di apertura.
01. Sbloccare manualmente il motoriduttore (vedere capitolo 3.6) e posiziona-
re manualmente l’asta a circa 45° (metà della sua corsa);
02. Bloccare il motoriduttore (vedere paragrafo 3.6);
03. Premere e tenere premuti contemporaneamente i tasti “Close” e “Set”;
04. Rilasciare i tasti quando inizia la manovra (dopo circa 3 secondi);
05. Attendere che la centrale completi la fase di
apprendimento: chiusura, apertura e chiusu-
ra dell’asta, intervallati da una pausa di 3 se-
condi.
Avvertenze! • Non interrompere l’esecuzio-
ne delle tre manovre: se questo avviene, sa-
rà necessario ripetere l’intera procedura dal
punto 01. • Durante l’esecuzione delle tre
manovre accertarsi che la leva di bilancia-
mento dell’asta vada ad impattare contro i fermi meccanici del finecorsa.
Se questo non avviene, fermare la procedura, regolare i fermi meccanici
del finecorsa e ripetere la procedura dal punto 01. • Se al termine delle tre
manovre i led “L3” e “L4” lampeggiano, significa che si è verificato un erro-
re. Quindi, ripetere l’intera procedura dal punto 01.
IMPORTANTE! – I parametri riguardanti le posizioni di rallentamento e l’in-
tensità della frenatura, sono funzioni preimpostate dalla centrale. È comunque
possibile modificarli agendo direttamente sulla centrale, modificando i parame-
tri “L5 Rallentamento lungo/corto (vedere Tabella 6 - paragrafo 6.1)” e “L8
Frenatura (vedere Tabella 8 - paragrafo 6.2)” oppure tramite l’utilizzo del pro-
grammatore Oview.
4.6 - Verifica del movimento dell’asta
Dopo aver eseguito l’apprendimento dei dispositivi è consigliabile effettuare al-
cune manovre di Apertura e Chiusura per verificare il corretto movimento dell’a-
sta.
01. Premere il tasto “Open” per comandare una manovra di Apertura; verifica-
re che l’asta inizi a rallentare prima di raggiungere la posizione di apertura;
02. Premere il tasto “Close” per comandare una manovra di Chiusura; verifica-
re che l’asta inizi a rallentare prima di raggiungere la posizione di rallenta-
mento programmata in chiusura;
03. Durante le manovre verificare che il lampeggiante a led, se presente, emetta
i lampeggi con periodi di 0,5 secondi accesa e di 0,5 secondi spenta);
04. Effettuare varie manovre di Apertura e di Chiusura per verificare che non ci
siano punti di maggior attrito o anomalie di funzionamento.
ATTENZIONE – Se la manovra inizia da una posizione diversa da quella di uno
dei fermi meccanici (apertura o chiusura), verrà eseguita a velocità lenta.
di manovre inferiori all’80%
- spia lampeggiante durante l’esecuzione dell’intera manovra = nu-
mero di manovre tra l’80 ed il 100%
- spia sempre lampeggiante = numero di manovre superiore al
100%.
– Ventosa: è possibile collegare una ventosa 24 V max 10 W (versioni con solo
elettromagnete, senza dispositivi elettronici). Quando l’asta è chiusa la vento-
sa si attiva e blocca l’asta. Durante la manovra di Apertura o Chiusura l’uscita
viene disattivata.
– Elettroblocco: è possibile collegare un’elettroblocco con scrocco 24 V max
10 W (versioni con solo elettromagnete, senza dispositivi elettronici). Durante
la manovra di Apertura l’elettroblocco viene attivato e rimane attivo per libe-
rare l’asta ed eseguire la manovra. Nella manovra di Chiusura occorre accer-
tarsi che l’elettroblocco si riagganci meccanicamente.
– Elettroserratura: è possibile collegare una elettroserratura con scrocco 24 V
max 10 W (versioni con solo elettromagnete, senza dispositivi elettronici). All’ini-
zio della manovra di Apertura l’elettroserratura viene attivato per un breve perio-
do per liberare l’asta ed eseguire la manovra. Nella manovra di Chiusura occorre
accertarsi che l’elettroseratura si riagganci meccanicamente.
• FLASH = questa uscita è programmabile utilizzando il programmatore Oview.
È possibile collegare gli stessi dispositivi dell’uscita LIGHT. Di fabbrica è con-
figurata per il funzionamento con lampeggiante 12 V 21 W.
• SCA = questa uscita è programmabile utilizzando il programmatore Oview. È
possibile collegare gli stessi dispositivi dell’uscita LIGHT. Di fabbrica è confi-
gurata per il funzionamento con Spia Asta Aperta 24 V/10 W.
• BLUEBUS = su questo morsetto si possono collegare i dispositivi compati-
bili; tutti vengono collegati in parallelo con soli due conduttori sui quali transita
sia l’alimentazione elettrica che i segnali di comunicazione. Per approfondi-
menti vedere capitolo 8.
• STOP = ingresso per dispositivi che bloccano o eventualmente arrestano la
manovra in corso; con opportuni accorgimenti sull’ ingresso è possibile collega-
re contatti tipo “Normalmente Chiuso”, tipo “Normalmente Aperto”, dispositivi a
resistenza costante o di tipo ottico. Per approfondimenti vedere capitolo 8.
• PP = ingresso per dispositivi che comandano il movimento in modalità Pas-
so-Passo; è possibile collegare contatti di tipo “Normalmente Aperto”.
• OPEN = ingresso per dispositivi che comandano il movimento di sola apertu-
ra; è possibile collegare contatti di tipo “Normalmente Aperto”.
• CLOSE = ingresso per dispositivi che comandano il movimento di sola chiu-
sura; è possibile collegare contatti di tipo “Normalmente Aperto”.
• ANTENNA = ingresso di collegamento dell’antenna per ricevitore radio (l’an-
tenna è incorporata su LUCY B, MBL, MLBT).
• USCITA SCHEDA A led = questa uscita è programmabile (vedere capitolo 6,
paragrafo 6.2 - Programmazione di secondo livello - parametri regolabili) e si uti-
lizza per collegare la scheda lampeggiante a led (XBA7) oppure la scheda se-
maforo a led (XBA8). Con l’impostazione di fabbrica, esegue la funzione di lam-
peggiante con periodo 0,5 s acceso e 0,5 s spento. Inoltre, vengono eseguiti i
lampeggi di diagnostica.
• LOOP1 = ingresso Loop Detector per collegare una spira magnetica, per la de-
tenzione di masse metalliche. Le modalità di funzionamento associate a questo
ingresso possono essere modificate con il programmatore Oview (vedi paragra-
fo 7.5 – Loop Detector). Impostazione di fabbrica: configurazione per la ma-
novra di apertura.
• LOOP2 = ingresso Loop Detector per collegare una spira magnetica, per la de-
tenzione di masse metalliche. Le modalità di funzionamento associate a questo
ingresso possono essere modificate con il programmatore Oview (vedi paragra-
fo 7.5 – Loop Detector). Impostazione di fabbrica: configurazione per la ma-
novra di apertura.
• MASTER-SLAVE = connettore per il collegamento di 2 barriere in modalità Ma-
ster-Slave (vedi paragrafo 7.6 – Master-Slave).
IMPORTANTE! – NON COLLEGARE DISPOSITIVI DIVERSI DA QUELLI
PREVISTI.
4.2 - Prima accensione e verifica dei collegamenti
ATTENZIONE! – Il collegamento definitivo dell’automazione alla rete
elettrica deve essere effettuato esclusivamente da un tecnico qualifi-
cato ed esperto, nel rispetto delle norme di sicurezza vigenti sul terri-
torio.
Collegare la centrale di comando ad una linea di alimentazione elettrica dotata
di messa a terra di sicurezza. Prevedere un dispositivo di disconnessione dal-
la rete, con una distanza di apertura dei contatti che assicuri la disconnessione
completa nelle condizioni di categoria di sovratensione III oppure prevedere un
sistema di presa e spina.
Dopo aver dato alimentazione elettrica alla centrale di comando, eseguire le se-
guenti verifiche:
• Verificare che il led Bluebus lampeggi velocemente per qualche secondo e
poi che lampeggi regolarmente con frequenza di 1 lampeggio al secondo.
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
Light
2
L2
L3
L4
L5
L6
L7
L8
BusT4
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
Light
2
L2
L3
L4
L5
L6
L7
L8
BusT4
