FR
10 – Français

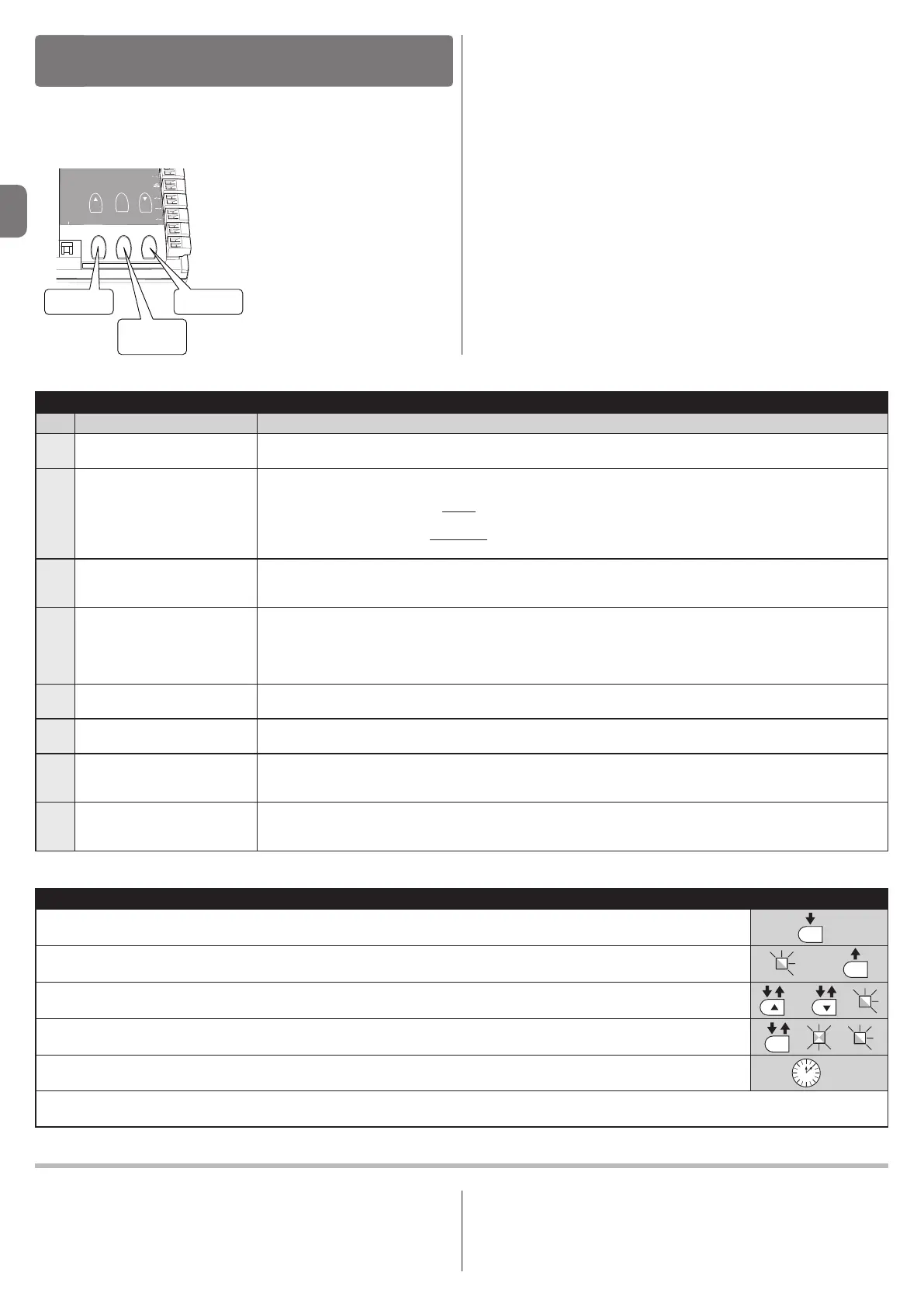

Sur la logique de commande il y a 3 touches OPEN (s), STOP (Set), CLOSE
(t) qui peuvent être utilisées tant pour commander la logique durant les phases
d’essai que pour la programmation des fonctions disponibles.
Les fonctions programmables disponibles sont disposées sur 2 niveaux et leur
état de fonctionnement est signa-
lé par les 8 leds (L1 ... L8) présents
sur le panneau.
SIGNALISATION LED :
• Led allumé = fonction activée;
• Led éteint = fonction non acti-
vée;
TOUCHES DE PROGRAMMA-
TION:
• OPEN (s):Latouche«OPEN»
permet de commander l’ouverture
de la lisse ou peut être utilisée, du-
rant la programmation, pour déplacer vers le haut le point de programmation.
• STOP (Set):latouche«STOP»permetd’arrêterlamanœuvre;sielleest
pressée pendant plus de 5 secondes, elle permet d’entrer dans la phase de
programmation.
• CLOSE (t):Latouche«CLOSE»permetdecommanderlafermeturedela
lisse ou peut être utilisée, durant la programmation, pour déplacer vers le bas
le point de programmation.
ATTENTION : - Pendant l’exécution d’une manœuvre (ouverture ou fer-
meture) tous les 3 touches (s, Set, t
) ont la fonction de STOP, causant
l’interruption de la manœuvre en cours ou son inversion.
6.1 - Programmation premier niveau (ON-OFF)
Toutes les fonctions du premier niveau (tableau 6) sont programmées en usine
sur “OFF” et peuvent être modifiés à tout moment, comme indiqué dans le
tableau 7. Les paramètres sont réglables sur une échelle de valeurs de 1 à 8;
pour vérifier la valeur correspondant à chaque led voir le tableau 6.
IMPORTANT – La procédure de programmation a un temps d’attente maxi-
mum de 10 secondes entre la pression d’une touche et l’autre. Une fois ce
temps écoulé, la procédure prend fin automatiquement en mémorisant les mo-
difications faites jusqu’à ce moment-là.
PROGRAMMATION DE LA LOGIQUE
DE COMMANDE
6
IMPORTANT – La procédure de programmation a un temps d’attente maxi-
mum de 10 secondes entre la pression d’une touche et l’autre. Une fois ce
temps écoulé, la procédure prend fin automatiquement en mémorisant les mo-
difications faites jusqu’à ce moment-là.
6.2 - Programmation deuxième niveau (paramètres réglables)
Tous les paramètres du deuxième niveau sont programmés en usine (Tableau
8) et peuvent être modifiés à tout moment, comme illustré dans le Tableau 9.
Les paramètres sont réglables sur une échelle de valeurs de 1 à 8 ; pour vérifier
la valeur correspondant à chaque led voir le Tableau 8.
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
Light
2
L2
L3
L4
L5
L6
L7
L8
BusT4
Open
Stop
Set
Close
TABLEAU 6 - Fonctions de premier niveau
Led Description Exemple
L1
Fermeture automatique
Cette fonction effectue une fermeture automatique de la lisse après un temps de pause programmé. Valeur
d’usine : 20 secondes. Valeur programmable de 3 à 60 secondes.
L2
Refermeture après photo
La fonction permet de maintenir la lisse dans la position ouverte uniquement pendant le temps nécessaire au transit. Quand
lafonctionestactive,sonfonctionnementvariesuivantleparamètrecongurédanslafonction«Fermetureautomatique»:
•avecla«fermetureautomatique»active, la manœuvre d’ouverture s’arrête juste après que les photocellules aient été libé-
rées et 5 s plus tard démarre la manœuvre de fermeture.
•avec«fermetureautomatique»non active, la lisse atteint toujours la position d’ouverture maximale (même si les photocel-
lules sont libérées avant) et 5 s plus tard démarre la manœuvre de fermeture.
L3
Ferme toujours
Cette fonction est utile en cas de panne d’électricité, même de courte durée. En effet, si la fonction est active (ON), au retour
de l’énergie électrique la logique détecte la lisse en position ouverte et lance la manœuvre de fermeture qui, pour des raisons
de sécurité, est précédée d’un préclignotement de 3s.
L4
Stand-by (attente)
CettefonctionréduitlaconsommationélectriqueSielleestactive,1minuteaprèslandelamanœuvre,lalogiqueéteintles
TXdesphotocellules«Bluebus»ettouteslesledssauflaledBluebusquiclignoterapluslentement.Quandlalogiquereçoit
une quelconque commande elle rétablit le mode de fonctionnement normal. Pour l’utilisation de la barrière avec le sys-
tème Solemyo il faut activer une modalité de Stand By encore plus poussée, le “Stand by total”. Cette opération
s’effectue avec le programmateur Oview.
L5
Ralentissement long/court
Cette fonction permet de doubler la zone de début de ralentissement, tant en ouverture qu’en fermeture. Si la fonction n’est
pas active, le ralentissement est court.
L6
Démarrage de pointe
Ce paramètre, si actif (ON), permet d’activer le démarrage de pointe (départ à vitesse maximale) pour mettre la lisse en mou-
vement. La valeur en sortie d’usine est “OFF”.
L7
Mode esclave
En activant cette fonction la barrière devient “esclave”: il est ainsi possible de synchroniser le fonctionnement de 2 barrières
en opposition dans lesquelles une a la fonction de “maître” et l’autre d’”esclave”; pour de plus de détails voir le paragraphe
7.6 - Modalité maître - esclave.
L8
Sens de rotation du moteur
Ceparamètrepermetd’inverserlesensderotationdumoteurpourpouvoirinstallerlabarrièreàdroite;lavaleurcongurée
àl’usineest«OFF»(rotationstandarddumoteur–lafermeturedelalisseestàgauche).Important Quand cette fonc-
tion est activée il faut effectuer la reconnaissance des positions d’ouverture et de fermeture (paragraphe 4.5).
TABLEAU 7 - Procédure de programmation (premier niveau)
01. Presseretmaintenirenfoncéelatouche«Set»pendantenviron3s;
02. Relâcherlatouchequandlaled«L1»commenceàclignoter;
03. Presserlatouche«s»ou«t»poursedéplacerdelaledclignotanteàlaledquicorrespondàlafonctionàmodier;
04. Presserlatouche«Set»pourchangerl’étatdelafonction:(clignotementbref=OFF-clignotementlong=ON);
05. Attendre 10 secondes (temps maximum) pour sortir de la programmation.
Note–Pourprogrammerd’autresfonctionssur«ON»ou«OFF»,durantl’exécutiondelaprocédure,ilfautrépéterlespoints03et04durantlaphasepro-
prement dite.
SET
SET
SET
L1
/
3 s
10 s
