tingen met een veiligheidsfunctie, moeten dit inrichtingen met een uitgang met
constante weerstand 8,2 kΩ zijn of optische inrichtingen OPTO SENSOR, die
een afdoende niveau van beveiliging tegen storingen garanderen.
Voor de aansluiting van een inrichting van het optische type OPTO SENSOR
brengt u de aansluitingen tot stand zoals getoond in afb. E; de maximum-
stroom die geleverd wordt op de 12 Vcc-lijn, is 40 mA.
7.4 - Diagnostiek
Bepaalde inrichtingen geven signaleringen af aan de hand waarvan de wer-
kingsstatus of eventuele storingen herkend kunnen worden.
7.4.1 - Signaleringen van de besturingseenheid
De led’s van de klemmen en van de toetsen op de besturingseenheid (afb. 52)
geven bepaalde signaleringen zowel om de normale werking als om eventue-
le storingen te signaleren. In tabel 12 en 13 worden de oorzaak en oplossing
voor de verschillende signaleringen beschreven.

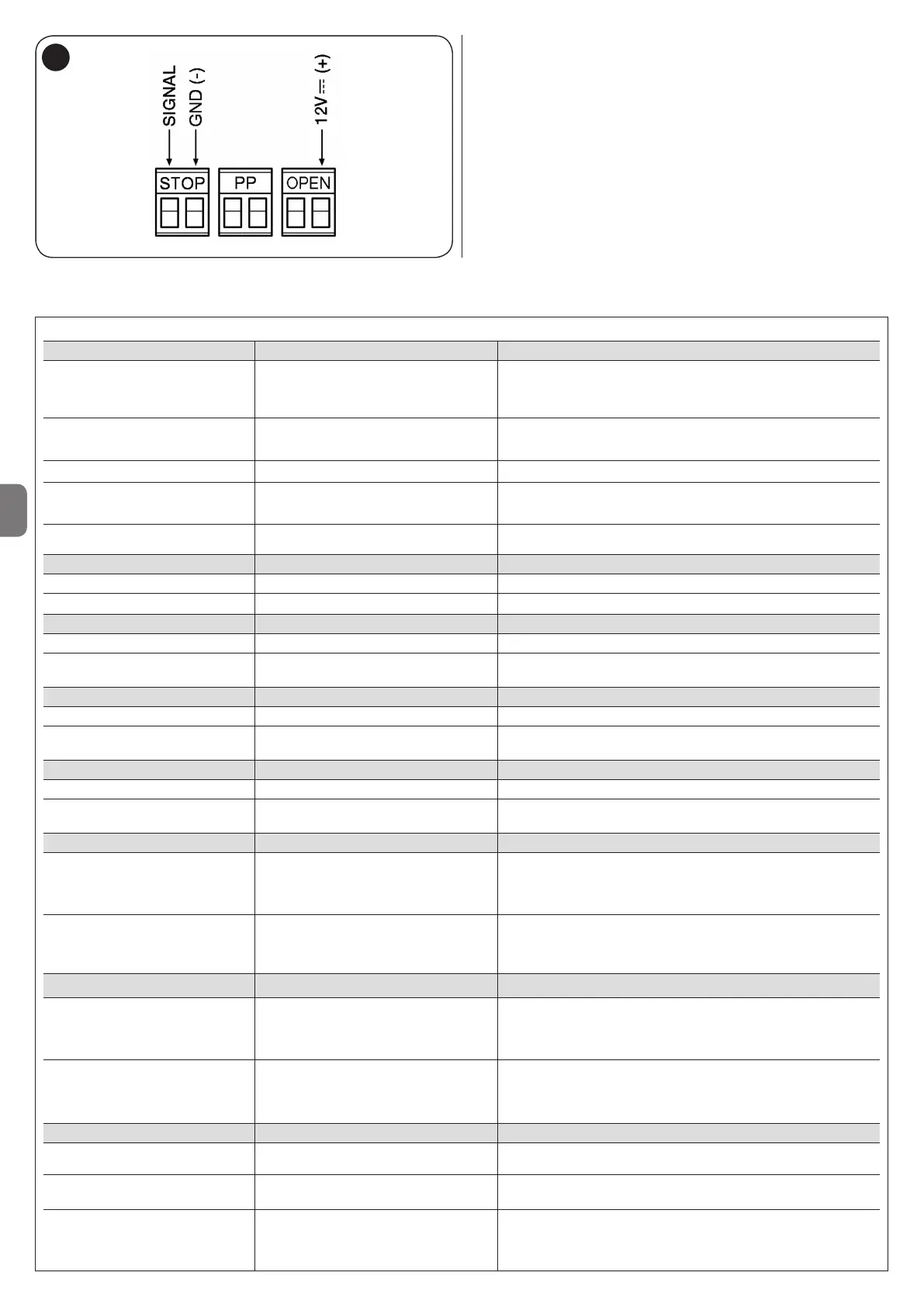

E
TABEL 12 - Led’s van de klemmen op de besturingseenheid
Led Bluebus Oorzaak Oplossing
Uit Storing Controleer of er stroomtoevoer is, controleer of de zekeringen niet in
werking zijn getreden; als dit wel is gebeurd, de oorzaak van de storing
achterhalen en de zekeringen vervolgens vervangen door andere
exemplaren met dezelfde stroomwaarde.
Aan Ernstige storing Er is een ernstige storing opgetreden; probeer de besturingseenheid
enkele seconden uit te zetten; als deze status niet verandert, is er een
defect en dient de elektronische kaart vervangen te worden.
1 knippering per seconde Alles OK Normale werking van de besturingseenheid.
2 snelle knipperingen Er is een verandering in de status van de Dit is normaal als er sprake is van een verandering in een van deze
ingangen opgetreden ingangen: PP, STOP, OPEN, CLOSE, activering van de fotocellen
of wanneer de radiozender gebruikt wordt.
Serie knipperingen, onderbroken door Diversen Dit is dezelfde signalering als op het knipperlicht van 1 seconde
een pauze (zie Tabel 15)
Led STOP Oorzaak Oplossing
Uit Activering van de ingang STOP Controleer de inrichtingen die verbonden zijn met de ingang STOP
Aan Alles OK Ingang STOP actief
Led PP Oorzaak Oplossing
Uit Alles OK Ingang PP niet actief
Aan Activering van de ingang PP Is normaal als de met de ingang PP verbonden inrichting
daadwerkelijk actief is
Led OPEN Oorzaak Oplossing
Uit Alles OK Ingang OPEN niet actief
Aan Activering van de ingang OPEN Is normaal als de met de ingang OPEN verbonden inrichting
daadwerkelijk actief is
Led CLOSE Oorzaak Oplossing
Uit Alles OK Ingang CLOSE niet actief
Aan Activering van de ingang CLOSE Is normaal als de met de ingang CLOSE verbonden inrichting
daadwerkelijk actief is
Led eindaanslag FC1 Oorzaak Oplossing
Uit Eindaanslag geactiveerd - Als de parameter “Draairichting motor standaard” is ingesteld,
bevindt de slagboom zich in de stand van volledig gesloten.
- Als de parameter “Draairichting motor omgekeerd” is ingesteld,
bevindt de slagboom zich in de stand van volledig open.
Aan Eindaanslag niet geactiveerd - Als de parameter “Draairichting motor standaard” is ingesteld,
bevindt de slagboom zich in een andere stand dan volledig gesloten.
- Als de parameter “Draairichting motor omgekeerd” is ingesteld,
bevindt de slagboom zich in een andere stand dan volledig open.
Led eindaanslag FC2 Oorzaak Oplossing
Uit Eindaanslag geactiveerd - Als de parameter “Draairichting motor standaard” is ingesteld,
bevindt de slagboom zich in de stand van volledig open.
- Als de parameter “Draairichting motor omgekeerd” is ingesteld,
bevindt de slagboom zich in de stand van volledig gesloten.
Aan Eindaanslag niet geactiveerd - Als de parameter “Draairichting motor omgekeerd” is ingesteld,
bevindt de slagboom zich in een andere stand dan volledig gesloten.
- Als de parameter “Draairichting motor omgekeerd” is ingesteld,
bevindt de slagboom zich in een andere stand dan volledig gesloten.
Led-encoder Oorzaak Oplossing
Aan De magneet bevindt zich voor de sensor Als er geen manoeuvre actief is, is dit normaal; anders is er sprake
van een defect in de decoder of is de kabel niet goed aangesloten
Uit De magneet bevindt zich niet voor de sensor Als er geen manoeuvre actief is, is dit normaal; anders is er sprake
van een defect in de decoder of is de kabel niet goed aangesloten
Knipperlicht Manoeuvre actief Alles OK als er een manoeuvre actief is; de frequentie van het
knipperlicht is afgestemd op de snelheid
Opmerking – Tijdens de uitvoering van de manoeuvre kan snel
knipperlicht eruit zien als een ononderbroken brandende led.
