DE
10 – Deutsch
In der Steuerung befinden sich 3 Tasten OPEN (s), STOP (Set), CLOSE (t)
die verwendet werden können, um die Steuerung während den Prüfungen zu
steuern und um die Programmierung der verfügbaren Funktionen auszuführen.
Die verfügbaren programmierbaren Funktionen befinden sich auf 2 Niveaus
und ihr Betriebszustand wird durch
8 Leds (L1 ... L8) in der Steuerung
angezeigt.
LED-ANZEIGEN:
• Eingeschaltete Led = aktive
Funktion;
• Abgeschaltete Led = Funktion
nicht aktiv;
PROGRAMMIERUNGSTASTEN:
• OPEN (s): Mit der Taste „OPEN”
kann dem Schrankenbaum ein Öff-
nungsbefehl erteilt werden oder sie
dient zur Verschiebung des Programmierungspunktes nach oben.
• STOP (Set): Mit der Taste „STOP” kann die Bewegung angehalten werden;
falls länger als 5 Sekunden gedrückt, ermöglicht sie den Zugriff auf die Pro-
grammierung.
• CLOSE (t): Mit der Taste „CLOSE” kann dem Schrankenbaum ein Öffnungs-
befehl erteilt werden oder sie dient zur Verschiebung des Programmierungs-
punktes nach unten.
ACHTUNG! – Während der Ausführung einer Bewegung (Öffnung oder
Schließung) führen die 3 Tasten (s, Set, t) die STOPP-Funktion aus:
Sie stoppen die vorliegende Bewegung oder kehren die Bewegung um.
6.1 - Programmierung erstes Niveau (ON-OFF)
Alle Funktionen des ersten Niveaus (Tabelle 6) sind werkseitig auf „OFF” pro-
grammiert und können in jedem Moment geändert werden, wie in der Tabel-
le 7 gezeigt wird. Die Parameter sind auf einer Wertskala von 1 bis 8 einstelL-
9BAR, zur Prüfung des jeder Led entsprechenden Werts siehe Tabelle 6.
WICHTIG – Das Programmierungsverfahren weist eine Höchstzeit von 10
Sekunden zwischen dem Druck einer Taste und dem Druck der nächsten auf.
Nach dieser Zeitspanne endet das Verfahren automatisch und speichert die
bisher ausgeführten Änderungen.

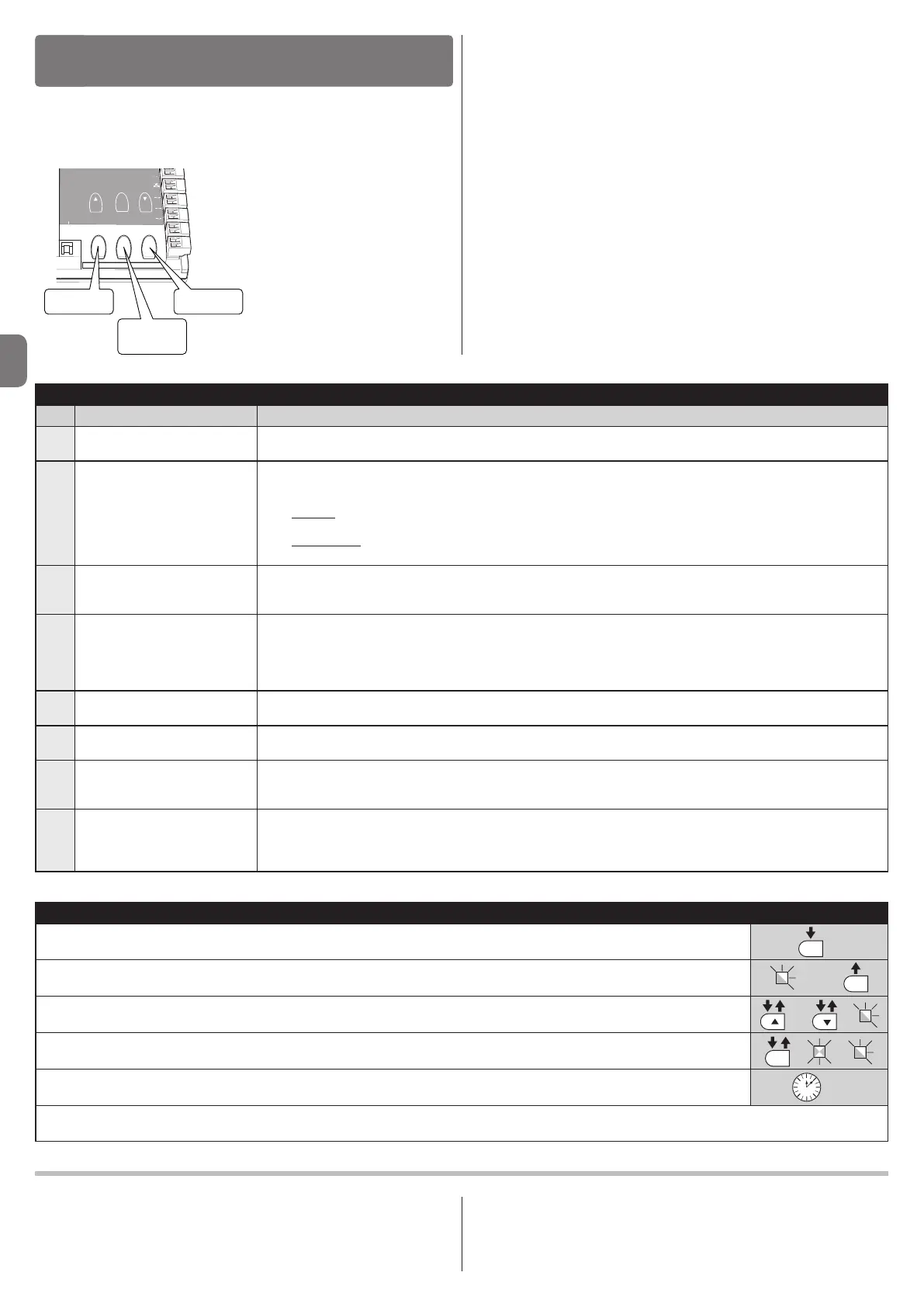

PROGRAMMIERUNG DER STEUERUNG
6
des jeder Led entsprechenden Werts siehe Tabelle 8.
WICHTIG – Das Programmierungsverfahren weist eine Höchstzeit von 10 Se-
kunden zwischen dem Druck einer Taste und dem Druck der nächsten auf.
Nach dieser Zeitspanne endet das Verfahren automatisch und speichert die
bisher ausgeführten Änderungen.
6.2 - Programmierung zweites Niveau (einstelL9BARe Parame-
ter)
Alle Parameter des zweiten Niveaus sind werkseitig programmiert (Tabelle 8)
und können jederzeit geändert werden, wie in Tabelle 9 gezeigt.
Die Parameter sind auf einer Wertskala von 1 bis 8 einstelL9BAR, zur Prüfung
Open
Stop
Set
Close
L1
Close
Open
PP
Stop
Bluebus
2
L2
L3
L4
L5
L6
L7
L8
BusT4
Open
Stop
Set
Close
TABELLE 6 - Funktionen erstes Niveau
Led Beschreibung Beispiel
L1
Automatische Schließung
Diese Funktion führt eine automatische Schließung der Schranke nach der programmierten Pausenzeit aus. Werkseitiger
Wert: 20 Sekunden. Auf 3 - 60 Sekunden programmierbarer Wert.
L2
Schließen nach Durchfahrt
Die Funktion ermöglicht die Beibehaltung der Schranke in der Öffnungsposition, nur über die Zeitspanne, die zum der Licht-
schranke Vorbeifahren/-gehen von Fahrzeugen oder Personen notwendig ist. Wenn die Funktion aktiv ist, ändert sich der
Betrieb aufgrund des Parameters, der in der Funktion „Automatisches Schließen” eingestellt ist.
• bei aktivem „Automatischem Schließen”, stoppt die Öffnungsbewegung sofort nach der Befreiung der Lichtzellen und 5
Sek. danach beginnt die Schließbewegung.
• bei nicht aktiver „automatischer Schließung” erreicht die Schranke immer die höchste Öffnungsposition (auch wenn die
Lichtschranken zuvor befreit werden) und 5 Sek. danach beginnt die Schließbewegung.
L3
Schließt immer
Diese Funktion ist im Falle eines auch kurzen Stromausfalls nützlich. Wenn die Funktion aktiv ist (ON), erfasst die Steuerung
die Schranke nach Wiederherstellung des Stroms in Öffnungsposition und startet die Schließposition, der aus Sicherheits-
gründen ein 3 Sek. langes Vorwarnblinken vorausgeht.
L4
Stand by
Diese Funktion reduziert den Verbrauch. Wenn sie aktiv ist, schaltet die Steuerung 1 Minute nach Beendigung der Bewegung
die TX der Lichtschranken BlueBUS sowie alle LEDs mit Ausnahme der BlueBUS-led aus, die langsamer blinken wird. Wenn
die Steuerung einen beliebigen Befehl erhält, geht sie wieder zum Normalbetrieb über. Für die nwendung des Schranken-
hebers mit dem System Solemyo ist es notwendig, einen noch tiefgründigeren Standby”-Modus zu aktivieren,
den Modus „Standby Alles”. ieser Vorgang wird mit dem Oview-Programmiergerät ausgeführt.
L5
Lange/Kurze Verlangsamung
Diese Funktion ermöglicht die Verdopplung des anfänglichen Verlangsamungsbereichs in der Öffnung und Schließung. Wenn
die Funktion nicht aktiv ist, ist die Verlangsamung kurz.
L6
Automatischer Anlauf
Dieser Parameter, sofern aktiv (ON), ermöglicht den Anlauf zu aktivieren (Start bei Höchstgeschwindigkeit), so dass die
Schranke in Bewegung gebracht wird. Der werkseitig eingestellte Wert ist „OFF”.
L7
Modus Slave
Bei Aktivierung dieser Funktion wird der Schrankenheber zum „Slave” (Diener): Dadurch lassen sich 2 gegenüber liegende
Schrankenheber synchronisieren, bei denen der eine als „Master” und der andere als „Slave” fungiert; für weiterführende In-
formationen siehe Abschnitt 7.6 - Modus Master-Slave.
L8
Motorendrehrichtung
Dieser Parameter ermöglicht die Umkehrung der Drehrichtung des Motors, um den Schrankenheber rechts installieren zu
können; der werkseitig eingestellte Wert ist „OFF” (Standarddrehung des Motors – die Schließung der Schranke erfolgt
links). Wichtig – Wenn diese Funktion aktiviert wird, muss die Erlernung der Öffnungs- und Schließpositionen
ausgeführt werden (Abschnitt 4.5).
TABELLE 7 - Programmierungsverfahren (erstes Niveau)
01. Mindestens 3 Sekunden lang auf die Taste “Set” drücken und gedrückt halten.
02. Die Taste loslassen, wenn die led “L1” zu blinken beginnt.
03. Auf Taste „s” oder „t” drücken, um das Blinken auf die led zu verschieben, welche die zu ändernde Funktion darstellt;
04. Die Taste „Set” drücken, um den Zustand der Funktion zu ändern: (kurzes Blinken = OFF - langes Blinken = ON);
05. 10 Sekunden warten (Höchstzeit), um aus der die Programmierung zu treten.
Anmerkung – Zur Programmierung anderer Funktionen auf „ON” oder „OFF” müssen während der Ausführung des Verfahrens Punkt 03 und 04 während die-
ses Vorgangs wiederholt werden.
SET
SET
SET
L1
/
3 s
10 s
