14 – Italiano
7.4 - Diagnostica
Alcuni dispositivi sono predisposti per emettere delle segnalazioni con il quale
è possibile riconoscere lo stato di funzionamento oppure di eventuali anomalie.
7.4.1 - Segnalazioni della centrale di comando
I led dei morsetti e dei tasti presenti sulla centrale di comando emettono delle
segnalazioni particolari sia per segnalare il normale funzionamento sia eventuali
anomalie. Nella Tabella 12 e 13 sono descritte la causa e la soluzione per ogni
tipo di segnalazione.
E

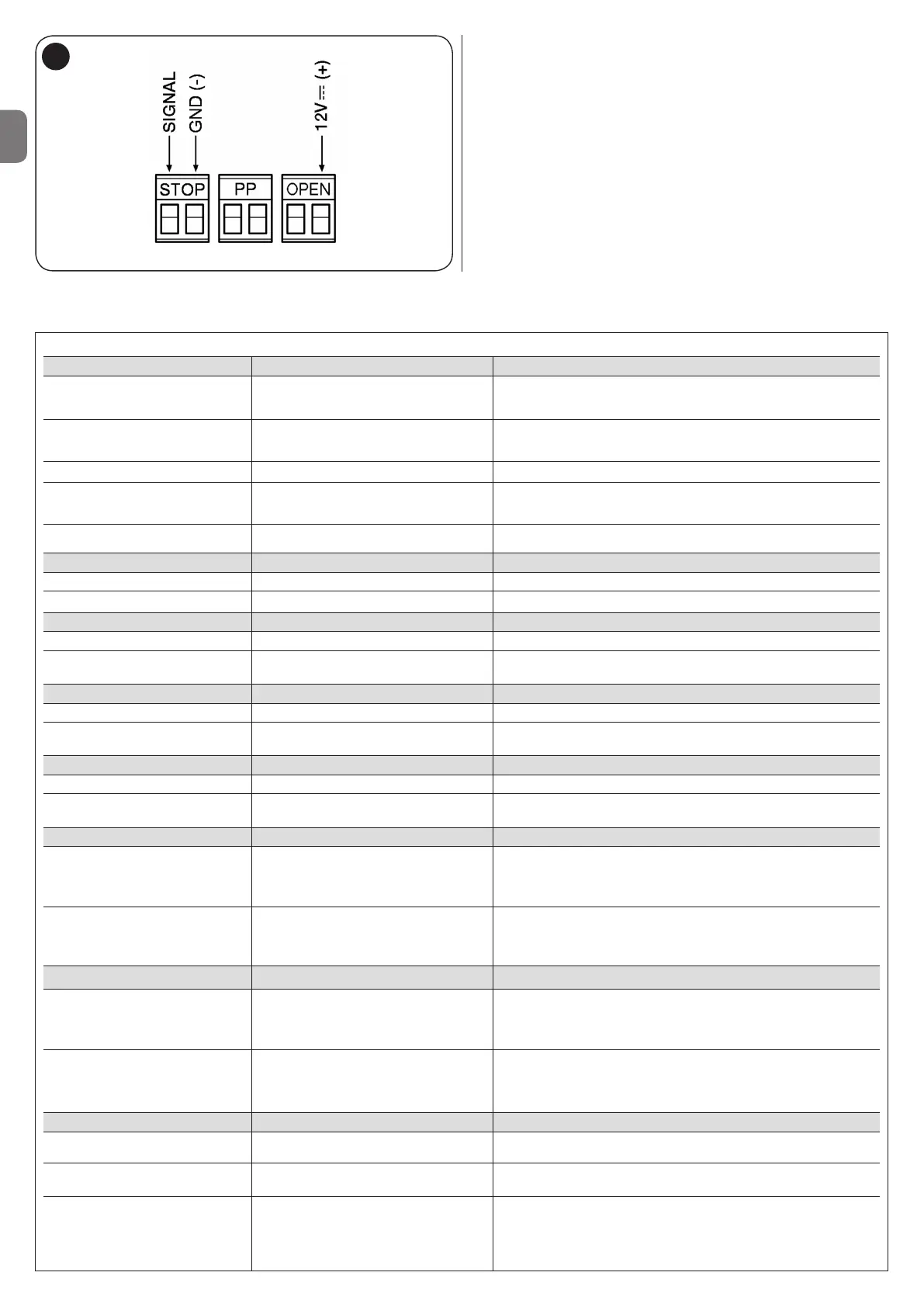

TABELLA 12 - Led dei morsetti presenti sulla centrale di comando
Led Bluebus Causa Soluzione
Spento Anomalia Verificare se c’è alimentazione; verificare che i fusibili non siano
intervenuti; nel caso, verificare la causa del guasto e poi sostituirli
con altri del lo stesso valore.
Acceso Anomalia grave C’è una anomalia grave; provare a spegnere per qualche secondo la
centrale; se lo stato permane c’è un guasto e occorre sostituire
la scheda elettronica.
1 lampeggio al secondo Tutto OK Funzionamento normale della centrale
2 lampeggi veloci È avvenuta una variazione dello stato È normale quando avviene un cambiamento di uno degli ingressi: PP,
degli ingressi STOP, OPEN, CLOSE, intervento delle fotocellule o viene utilizzato il
trasmettitore radio.
Serie di lampeggi separati da una Varie È la stessa segnalazione che c’è sul lampeggiante (vedere Tabella15)
pausa di 1 secondo
Led STOP Causa Soluzione
Spento Intervento dell’ingresso di STOP Verificare i dispositivi collegati all’ingresso di STOP
Acceso Tutto OK Ingresso STOP attivo
Led PP Causa Soluzione
Spento Tutto OK Ingresso PP non attivo
Acceso Intervento dell’ingresso di PP È normale se è effettivamente attivo il dispositivo collegato all’ingresso
di PP
Led OPEN Causa Soluzione
Spento Tutto OK Ingresso OPEN non attivo
Acceso Intervento dell’ingresso di OPEN È normale se è effettivamente attivo il dispositivo collegato all’ingresso
di OPEN
Led CLOSE Causa Soluzione
Spento Tutto OK Ingresso CLOSE non attivo
Acceso Intervento dell’ingresso di CLOSE È normale se è effettivamente attivo il dispositivo collegato all’ingresso
di CLOSE
Led finecorsa FC1 Causa Soluzione
Spento Finecorsa intervenuto - Se è impostato il parametro “Direzione di rotazione motore
standard” l’asta si trova nella posizone di chiusura totale.
- Se è impostato il parametro “Direzione di rotazione motore invertita”
l’asta si trova nella posizione di apertura totale.
Acceso Finecorsa non intervenuto - Se è impostato il parametro “Direzione di rotazione motore
standard” l’asta si trova nella posizone diversa da chiusura totale.
- Se è impostato il parametro “Direzione di rotazione motore invertita”
l’asta si trova nella posizione diversa da apertura totale.
Led finecorsa FC2 Causa Soluzione
Spento Finecorsa intervenuto - Se è impostato il parametro “Direzione di rotazione motore
standard” l’asta si trova nella posizone di apertura totale.
- Se è impostato il parametro “Direzione di rotazione motore invertita”
l’asta si trova nella posizione di chiusura totale.
Acceso Finecorsa non intervenuto - Se è impostato il parametro “Direzione di rotazione motore
standard” l’asta si trova nella posizone diversa da apertura totale.
- Se è impostato il parametro “Direzione di rotazione motore invertita”
l’asta si trova nella posizione diversa da chiusura totale.
Led encoder Causa Soluzione
Acceso Il magnete è davanti al sensore Se non c’è nessuna manovra in corso è normale, altrimenti c’è un
guasto all’encoder o il cavo non è collegato bene
Spento Il magnete non è davanti al sensore Se non c’è nessuna manovra in corso è normale, altrimenti c’è un
guasto all’encoder o il cavo non è collegato bene
Lampeggiante Manovra in corso Tutto OK se la manovra è in corso; il lampeggio è proporzionale alla
velocità.
Nota – Durante l’esecuzione della manovra, il lampeggio veloce
potrebbe apparire come led acceso.
