FR
Français – 17
G
approximativement 0,8 m
Sens de marche
0,2 m
Piste
45°
rappeler que la boucle doit être placée à une distance de 20 cm d’objets
métalliques fixes et de 1 m d’objets métalliques en mouvement (fig. F). Note
- Pour un fonctionnement optimal, il est conseillé d’utiliser une boucle de
dimensions inférieures ou égales à l’objet à détecter.

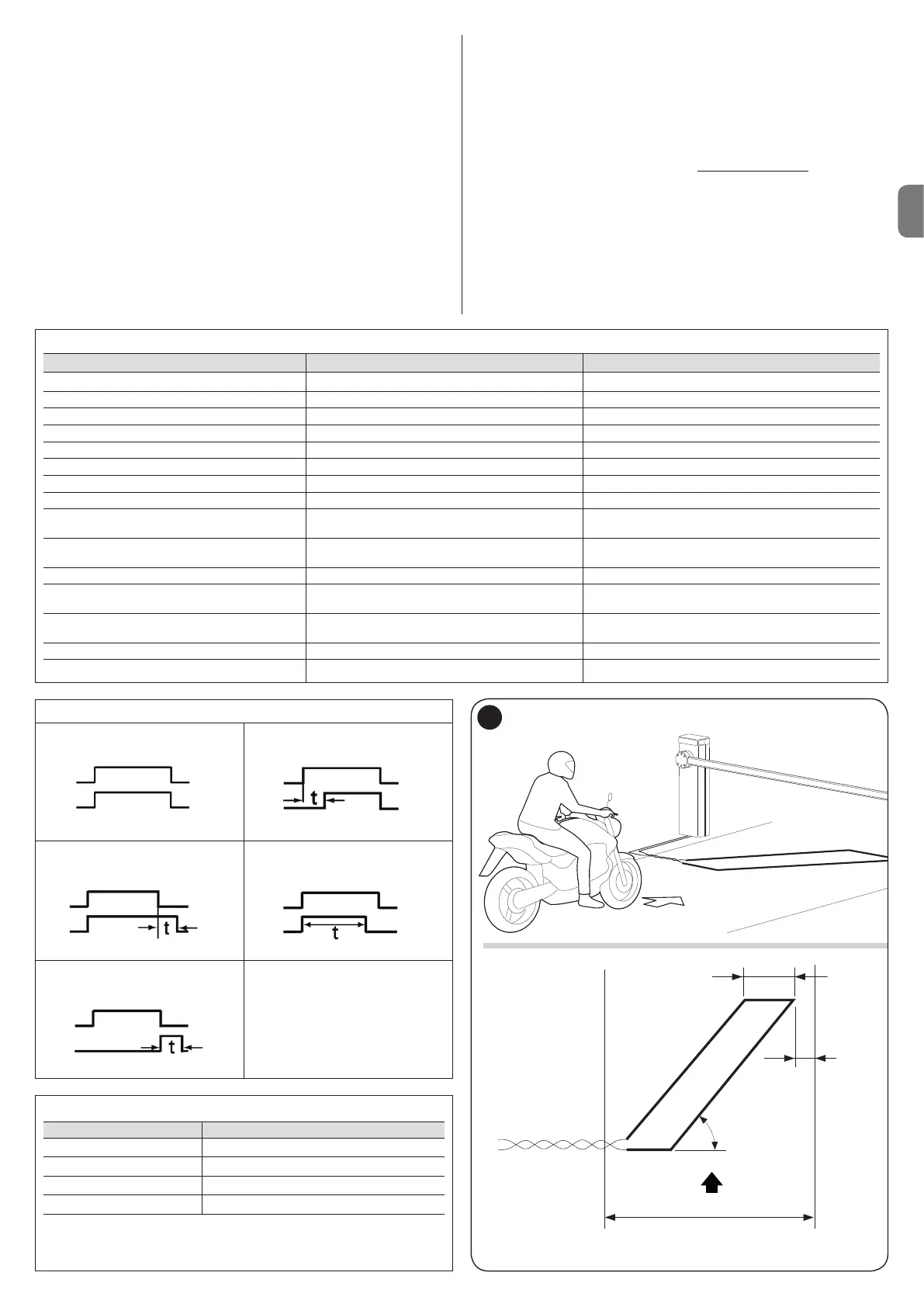

• Habituellement la boucle utilisée pour le passage des voitures et des camions
est de forme rectangulaire, à placer avec un ange de 45 degrés par rapport à
la piste prévue pour le passage des bicyclettes et des motocyclettes (fig. G).
Note - Il est conseillé de couper les coins à 45 degrés sur la trace au sol pour
éviter de casser le câble.
• IMPORTANT - POUR ÉVITER LES INTERFÉRENCES, LES CÂBLES DE
CONNEXION DE LA boucle DOIVENT ÊTRE TORSADÉS A RAISON DE
20 FOIS PAR MÈTRE ET NE DOIVENT PAS AVOIR DE RACCORDS. S’il
était nécessaire de prolonger le câble, souder les conducteurs et recouvrir
avec de la gaine thermo-rétractable La longueur du câble torsadé doit
être inférieure à 20 mètres.
01. Après avoir déterminé la taille de la boucle, faire une gorge dans la chaus-
sée de 8 mm de largeur et de 30-50 mm de profondeur (fig. H);
02. Nettoyez la gorge et y placer la boucle en essayant de la compacter de
manière à éviter qu’elle puisse bouger;
03. Effectuer le nombre de tour de boucles en fonction du périmètre comme
le indiqué dans le tableau 17: utiliser un câble unipolaire de cuivre isolé de
1,5 mm
2
(fig. H);
04. Avant de refermer la gorge, s’assurer que la valeur d’induction de la boucle
soit comprise entre 100 et 400 uH ou, par le biais du programmeur Oview,
vérifier que la valeur de la fréquence mesurée (paramètre “fréquence de la
boucle”) se situe entre 30 et 90 kHz;
05. Couvrir la boucle avec du sable pour la protéger et puis sceller la gorge
avec du bitume ou de résine pour l’extérieur (fig. H). Attention : - La
température du produit de scellement ne doit pas dépasser la température
maximale admissible de l’isolation du câble, car sinon une perte de l’isole-
ment vers la terre pourrait se produire.
06.
Les câbles électriques doivent être connectés aux bornes Loop1 (fig.
I) et Loop2 (fig. L). La borne Loop2 peut être connectée de 2 manières
(fig. L); en fonction du type connexion utilisé, la fréquence de travail de la
boucle varie.
Attention : - Si la boucle Loop1 est placée à proximité de la boucle Loop2
et les deux travaillent à la même fréquence (ou presque), des interférences
pourraient être générées ; dans ce cas, il faut procéder au changement du
branchement au bornier Loop2.
TABLEAU 16
1
boucle
relais
boucle
relais
2
boucle
relais
3
boucle
relais
4
boucle
relais
5
TABLEAU 17
Périmètre de la boucle Nombre de tours
2 – 4 m 6
4 – 7 m 5
7 – 12 m 4
superiore a 12 m 3
Note-Siunearmaturemétalliquesetrouvesouslachausséeàl’endroitoù
se trouve la boucle, son inductance en sera réduite. Dans ce cas, il faudra
ajouter deux tours à la boucle
TABLEAU 15
Fonction Valeurs Default
Sensibilité boucle 1 10 – 100% 90%
Sensibilité boucle 2 10 – 100% 90%
Alimentation de la boucle on-off on
Active boucle 1 on-off on
Active boucle 2 on-off on
Mode de fonctionnement boucle 1 sélectionnable ouvre
Mode de fonctionnement boucle 2 sélectionnable ouvre
Temps de permanence boucle 1 2 – 20 = toujours 20 = toujours
Fonction de sortie 1, 2, 3:
Active sortie (1,2,3) pour boucle 1 sélectionnable off
Fonction de sortie 1, 2, 3:
Active sortie (1,2,3) pour boucle 2 sélectionnable off
Étalonnage [également exécuté au démarrage] on – off
Mode d’activation * boucle 1: 1 – 5 1
Temps boucle 1 0 – 25 s 2s
Mode d’activation* boucle 2: 1 – 5 1
Temps boucle 2 0 – 25 s 2s
Afficher fréquence boucle 1 0 – 100000 -
Afficher fréquence boucle 2 0 – 100000 -
