Desaperte os parafusos da tampa (A) (3 por lado, exceto
se equipada com tubos anti-queda, neste caso, 4 por
lado) que o gancho do tubo da curvatura. Observe a bola
no nivelador (B) e rode o tubo da curvatura (C) até a bola
ficar centrada no nivelador. O pé está agora ajustado
para zero (Fig. 4.7, 4.8).
Antes de apertar os parafusos (A), certifique-se que o
tubo da curvatura está centrado da esquerda para a
direita relativamente à estrutura da cadeira de rodas e
que as partes planas sob o gancho do tubo da curvatura
exterior estão paralelos de lado para lado. A extremidade
do tubo da curvatura deve estar encostado à parte mais
exterior do gancho do tubo da curvatura. Aperte os
dispositivos de aperto (A) com binário de 62 in-lbs. (7
Nm).
Coloque a cadeira de rodas na horizontal numa mesa ou
chão. Desaperte os parafusos da tampa (A) (3 por lado,
exceto se equipada com tubos anti-queda, neste caso, 4
por lado) que o gancho do tubo da curvatura. Localize as
superfícies planas na dianteira e traseira das tampas da
curvatura (D). Coloque um objecto que saiba ter um
canto preciso de 90° (como um esquadro, etc.) na
superfície horizontal plana e contra a parte plana da
tampa da curvatura.
Rode o tubo da curvatura e a tampa até a superfície
plana da tampa ficar paralela ao instrumento de medição
(Fig. 4.7, 4.8, 4.9, 4.10).
Antes de apertar os parafusos (A), certifique-se que o
tubo da curvatura está centrado da esquerda para a
direita relativamente à estrutura da cadeira de rodas e
que as partes planas sob o gancho do tubo da curvatura
exterior estão paralelos de lado para lado. A extremidade
do tubo da curvatura deve estar encostado à parte mais
exterior do gancho do tubo da curvatura. Aperte os
dispositivos de aperto com binário de 62 in-lbs. (7 Nm).
CUIDADO!
Quando rodar a Suspensão Traseira de 4 Ligações, faça
sempre uma alteração de cada vez e anote a
alteração. Isto requer paciência, mas permite-lhe
compreender como cada alteração afeta a condução da
cadeira de rodas em conjunto com a suspensão traseira.
NOTA– A base de amortecimento inferior transmite,
propositadamente, uma sensação de flexibilidade para
possibilitar o movimento adequado da suspensão.
CUIDADO!
Nunca remova a porca de tambor (C) que liga o gancho
da curvatura ao gancho da curvatura de amortecimento.
Os requisitos de manutenção indicados em baixo devem
ser seguidos juntamente com a manutenção geral da
cadeira de rodas descrita na Secção XI.
a. Não lubrifique os casquilhos ou bobinas da
extremidade de amortecimento.
b. Pode lubrificar as extremidades da ligação
depois de as limpar com sabão suave ou uma escova
macia.
c. Use uma escova macia para limpar a sujidade e
resíduos do sistema de bobinas.
d. Nunca use um dispositivo de limpeza de alta pressão
para limpar a Suspensão Traseira de 4 Ligações.

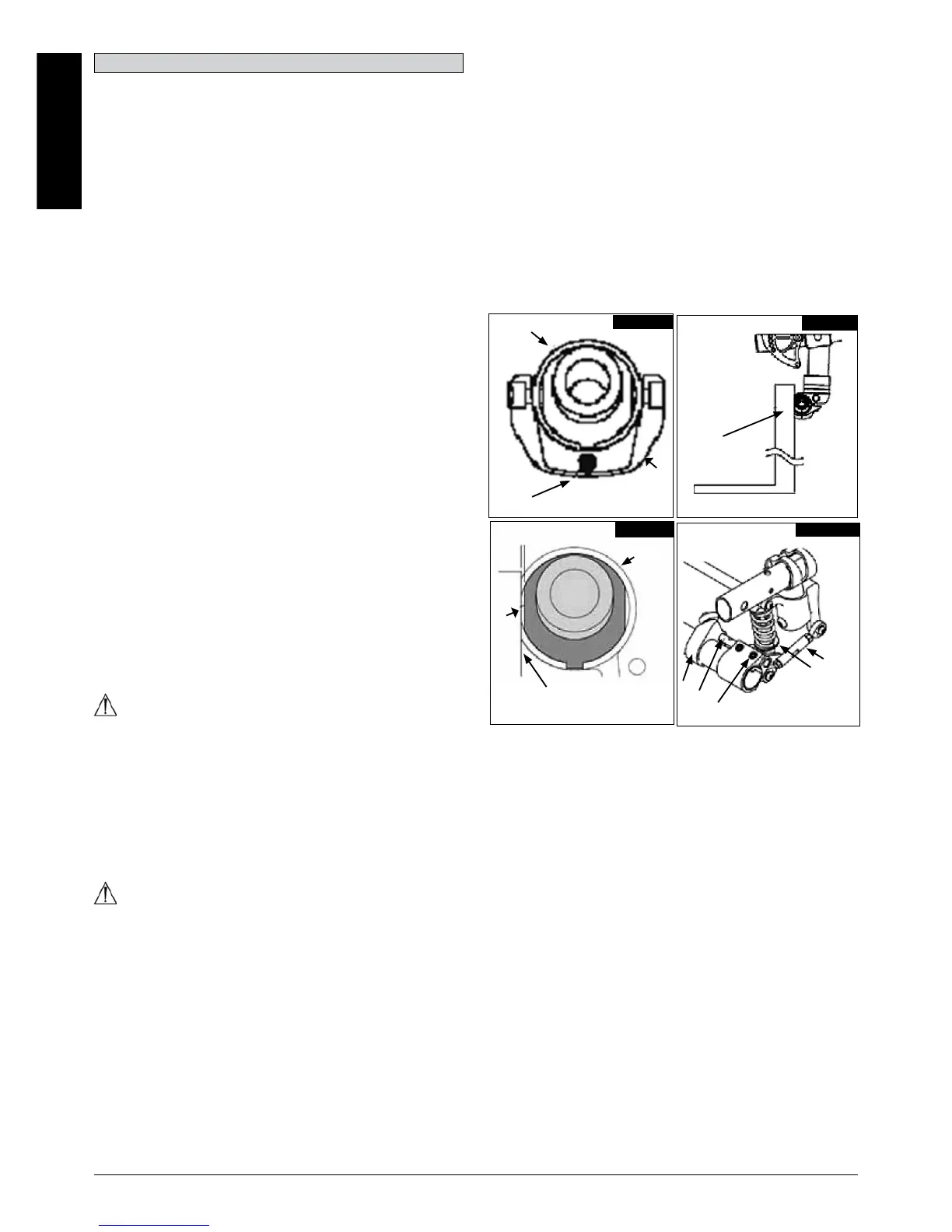

Fig. 4.8
D
Fig. 4.7
BOLA
C
B
Fig. 4.10
H
I
G
E
F
Fig. 4.9
PARALELO
D
C
