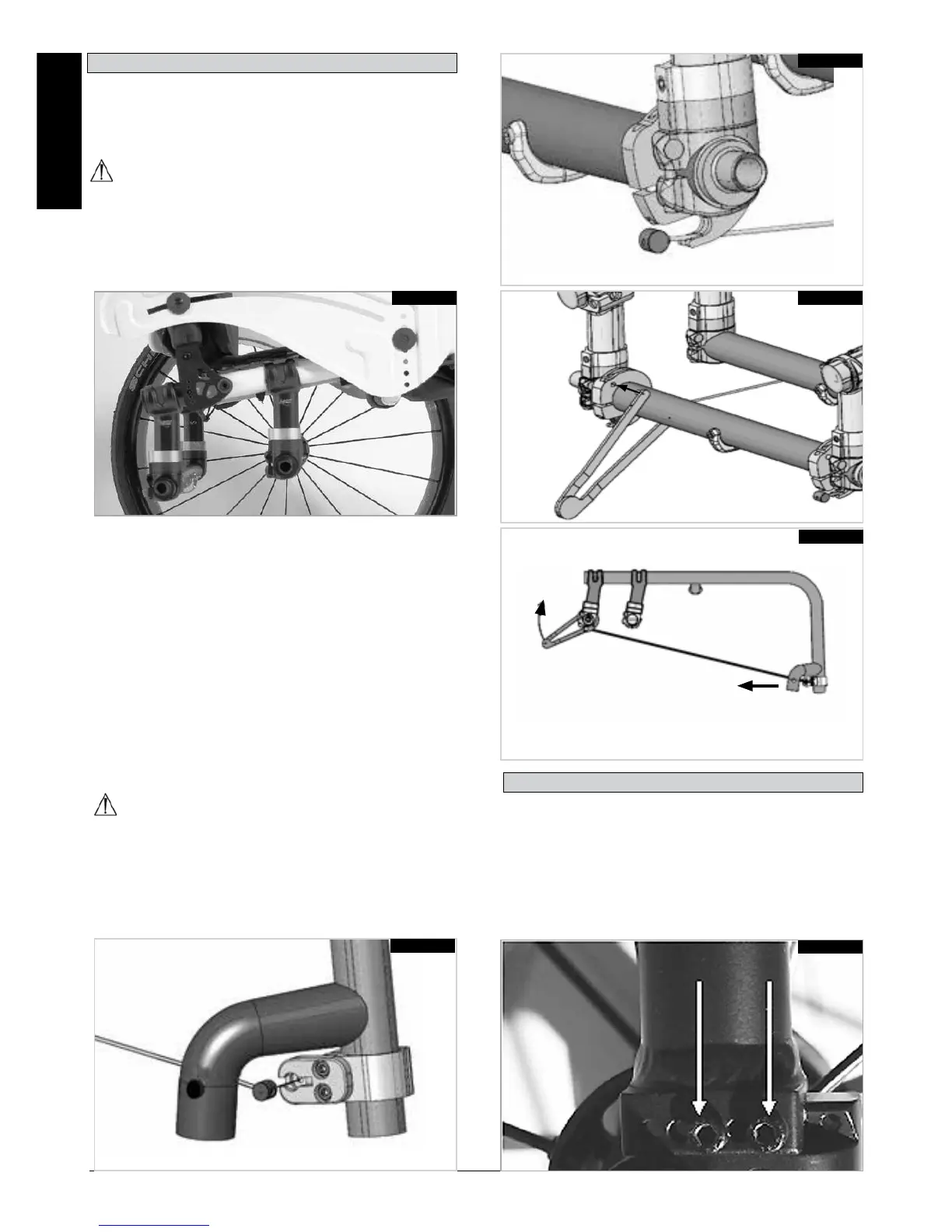

Je nezbytné seřídit nápravu handbiku, aby bylo posunuto
těžiště dozadu. To umožňuje bezpečné použití
příslušenství handbiku, (Obr. 4.10.1).
Použití handbiku bez nápravy handbiku zhoršuje stabilitu
vozíku a může vést k vážnému zranění uživatele nebo
jiných osob.
Obr. 4.10.1
Pro seřízení těžiště odstraňte 2 šrouby (A) a posuňte
konzolu do požadované pozice, (Obr. 4.10.6). šrouby
znovu nasaďte a utáhněte (5Nm)
A
Obr. 4.10.6
Postup montáže sady k uchycení Hand-Bike:
• Nasaďte fitink na jednom konci kabelu do příchytky
na přední straně rámu (Obr. 4.10.2).
• Nasaďte fitink na druhý konec kabelu do fitinku na
zadní stranu rámu, (Obr. 4.10.3).
• Nasaďte napínací nástroj (A) do příchytky kabelu na
zadní straně rámu (Obr .4.10.4).
• Posuňte napínací nástroj (A) nahoru tak, aby se
příchytka přední trubky (B) právě začala pohybovat
dozadu, (Obr. 4.10.5).
• Držte napnutý kabel napínacím nástrojem a
dotáhněte šroub na zadní příchytce kabelu (Obr.
4.10.5). .
• Postup opakujte pro druhou stranu.
Před každým použitím a po každém použití Hand-Bike
je třeba zkontrolovat napnutí obou kabelů.
Obr. 4.10.2
Obr. 4.10.3
Obr. 4.10.4
A
Obr. 4.10.5
A
B
