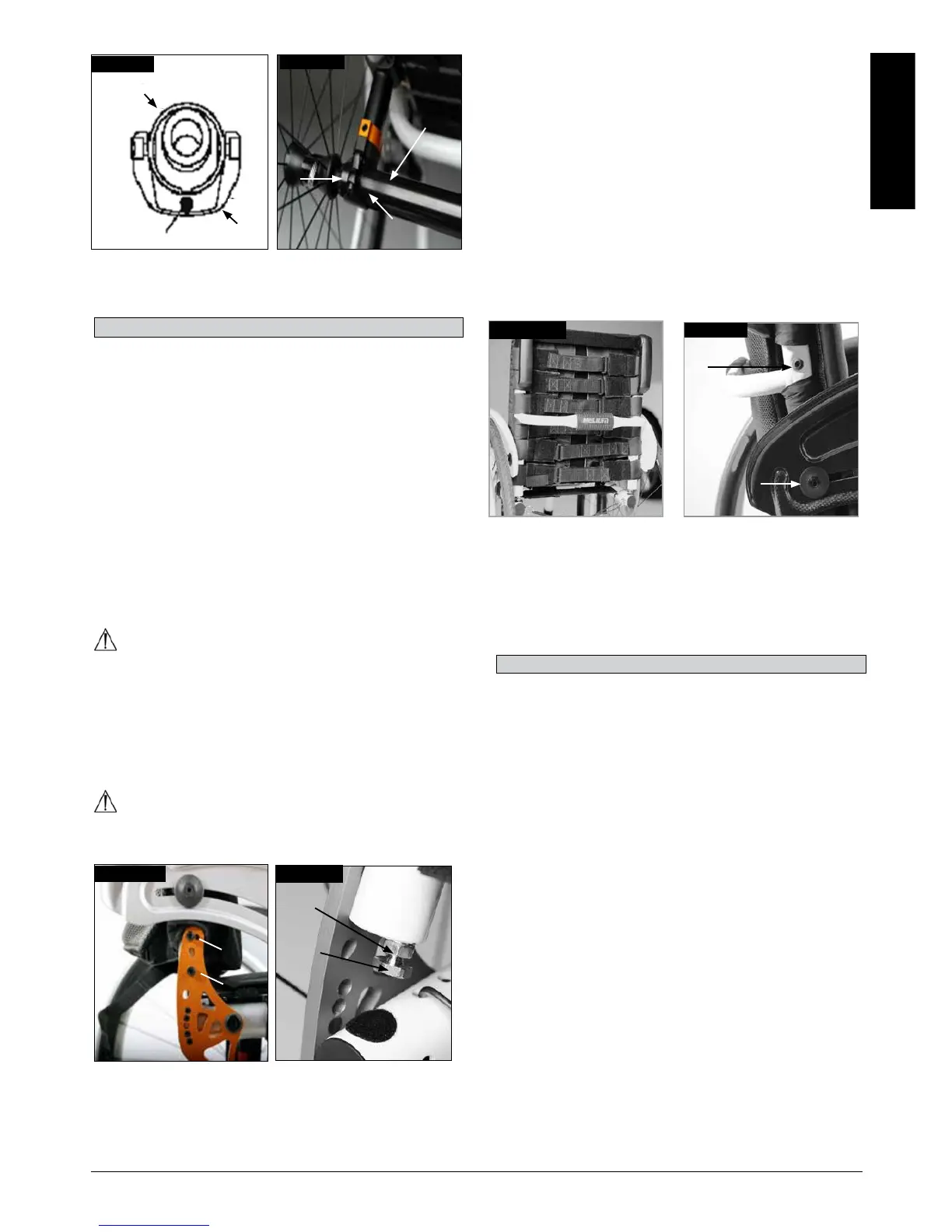

Du kan justere vinkelen på ryggstøtten ved å flytte
låsepinnen i ryggsylinderen. Pinnen (1) må kneppes helt
på plass i hullmønstret på begge sider, slik at du får en
vinkeljustering på 8,5°.
Sett de røde plastpinnene inn i de ledige hullene. For å få
en mindre vinkeljustering (3,5°), skrur du opp
sekskantskruen (2) og setter skruen i det andre hullet.
Bruk riktig tiltrekkingsmoment (se tabell) for å stramme
skruen (2).
Dette vil endre ryggvinkelen med 12°. Flytt deretter pinnen
(1) i motsatt retning til det neste hullet, som vil gi en
justering på 12° - 8°= 3,5°. (Fig. 4.21)
For å redusere slark i ryggstøtten, kan mutteren (1) skrus
opp, slik at den optimale stillingen kan oppnås ved bruk
av justeringsskruen (2). Stram deretter til mutteren (1).
(Fig. 4.22).
ADVARSEL!
Frigjør ryggen ved å trekke i snoren. Skyv samtidig
ryggen forover for å felle den ned. For å rette opp ryggen
til sin opprinnelige stilling, må den trekkes mest mulig
bakover til den låses på plass på begge sider.
ADVARSEL!
Vær forsiktig slik at du ikke klemmer fingrene dine når
ryggen felles ned.
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
BALL
3
2
Du kan justere strammingen på ryggtrekket ved bruk av
forskjellige stropper.
Ryggtrekket kan justeres fra innsiden gjennom en åpning i
trekket, og kan polstres for å dekke forskjellige brukeres
behov (Fig. 4.23).
Høyden på ryggen kan justeres i trinn på 2,5 cm. De
justerbare trinnene er 25-30 cm, 30-35 cm, 35-40 cm og
40-45 cm. Skru opp skruene (1+2) og juster ryggstøtten til
den høyden du ønsker. Stram deretter til skruene (se
avsnittet om Tiltrekkingsmoment). (Fig. 4.24).
Klesbeskyttere
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1.
2. Justere høyden
3. Ta av armlenet
a. Trekk i spaken (3) og ta av armlenet.
4. Sette tilbake armlenet
a. Skyv armlenet tilbake i mottakeren til det låses på
plass.
