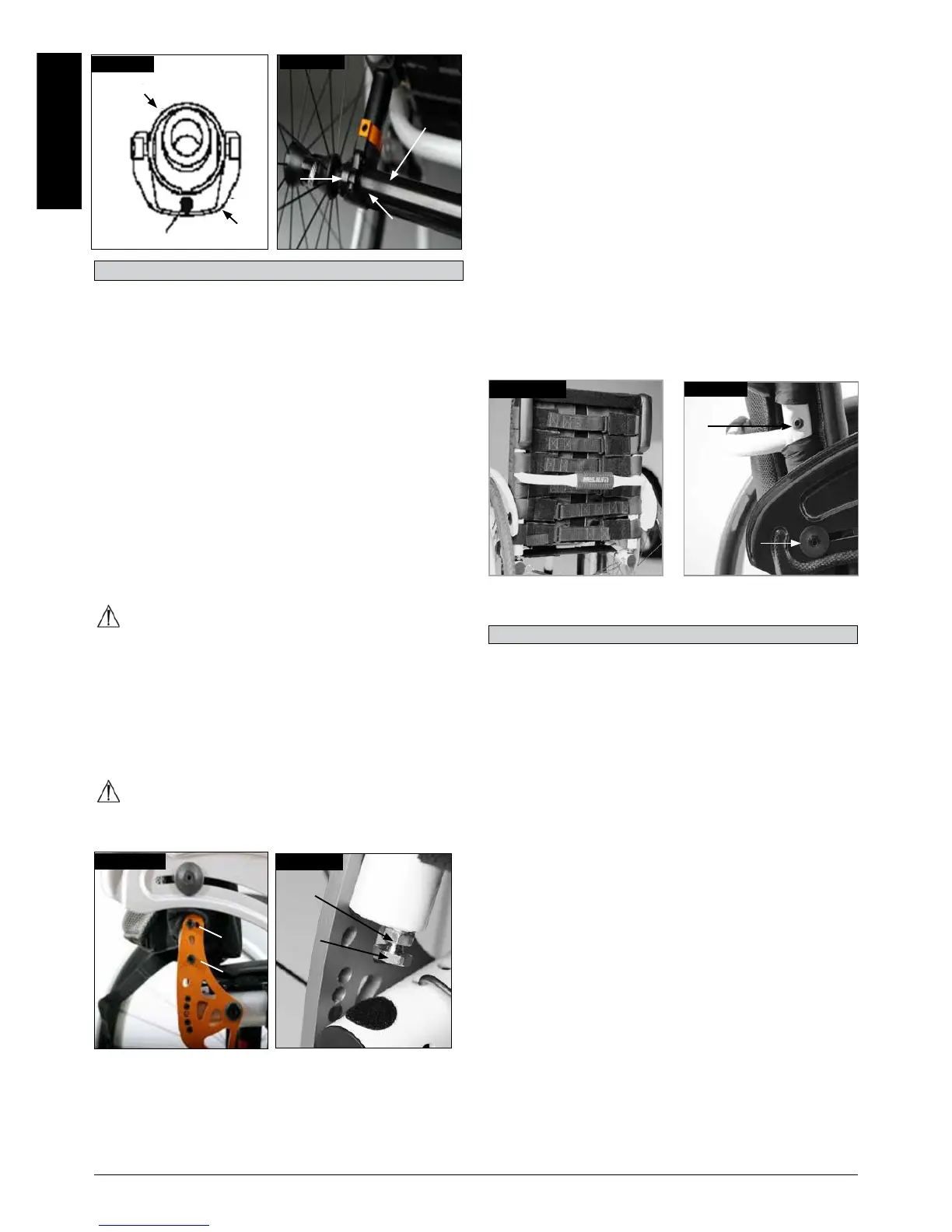

Winkelverstellbarer Rücken
Zum Verstellen des Rückenwinkels die Position des Stifts
in der Rückenhalterung ändern. Der Stift (1) muss ganz in
das Lochbild an beiden Seiten eingerastet sein, damit
wird der Winkel um 8,5° verstellt.
Stecken Sie die schwarzen Kunststoffstifte in die
unbenutzten Löcher. Für eine kleinere Winkelverstellung
(3,5°) die Schraube (2) mit dem Inbusschlüssel aufdrehen
und die Schraube in das zweite Loch versetzen. Die
Schraube (2) auf das in der Tabelle angegebene
Drehmoment anziehen.
Damit kann der Rückenwinkel um 12° verstellt werden.
Wenn der Stift (1) in die andere Richtung in das nächste
Loch eingesteckt wird, wird der Winkel um 12° - 8°= 3,5°
verstellt. (Fig. 4.21)
Zum Reduzieren des Spiels in der Rückenlehne die
Mutter (1) lösen, dann kann die optimale Position mit der
Stellschraube (2) eingestellt werden. Dann die Mutter (1)
wieder festziehen. (Fig. 4.22).
VORSICHT!
Faltbarer Rücken
Den Rücken durch Ziehen der Schnur entriegeln. Zum
Herunterklappen gleichzeitig den Rücken nach vorne
schieben. Um den Rücken wieder in die Ausgangsstellung
zu bringen, muss dieser soweit nach hinten gezogen
werden, bis er auf beiden Seiten einrastet.
VORSICHT!
Beim Herunterklappen des Rückens bitte darauf achten,
dass Ihre Finger nicht eingeklemmt werden.
Rücken
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
KUGEL
3
2
Die anpassbare Rückenbespannung kann an mehreren
Bändern in der Spannung angepasst werden.
Die Polsterung der Rückenbespannung ist von der
Innenseite durch eine Öffnung erreichbar und kann
individuell ausgepolstert werden (Fig. 4.23).
Höhenverstellbare Rückenlehne
Die Rückenhöhe kann in 2,5 cm Schritten verstellt
werden. Die Einstellbereiche sind 25- 30 cm, 30- 35 cm,
35- 40 cm und 40- 45 cm. Die Schrauben (1+2) lösen und
den Rücken auf die gewünschte Höhe einstellen. Die
Schrauben wieder festziehen (siehe die Seite zu
Drehmoment). (Fig. 4.24).
Seitenteile
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1.
a. Schieben Sie die äußere Armlehnenschiene nach
montiert ist.
b. Die Armlehne rastet automatisch ein.
2.
sicher einrastet.
a. Betätigen Sie Hebel 3 und heben Sie den gesamten
Arm an.
4. Armlehne einsetzen
a. Stecken Sie die Armlehne wieder in die Aufnahme ein,
bis der Arm einrastet.
