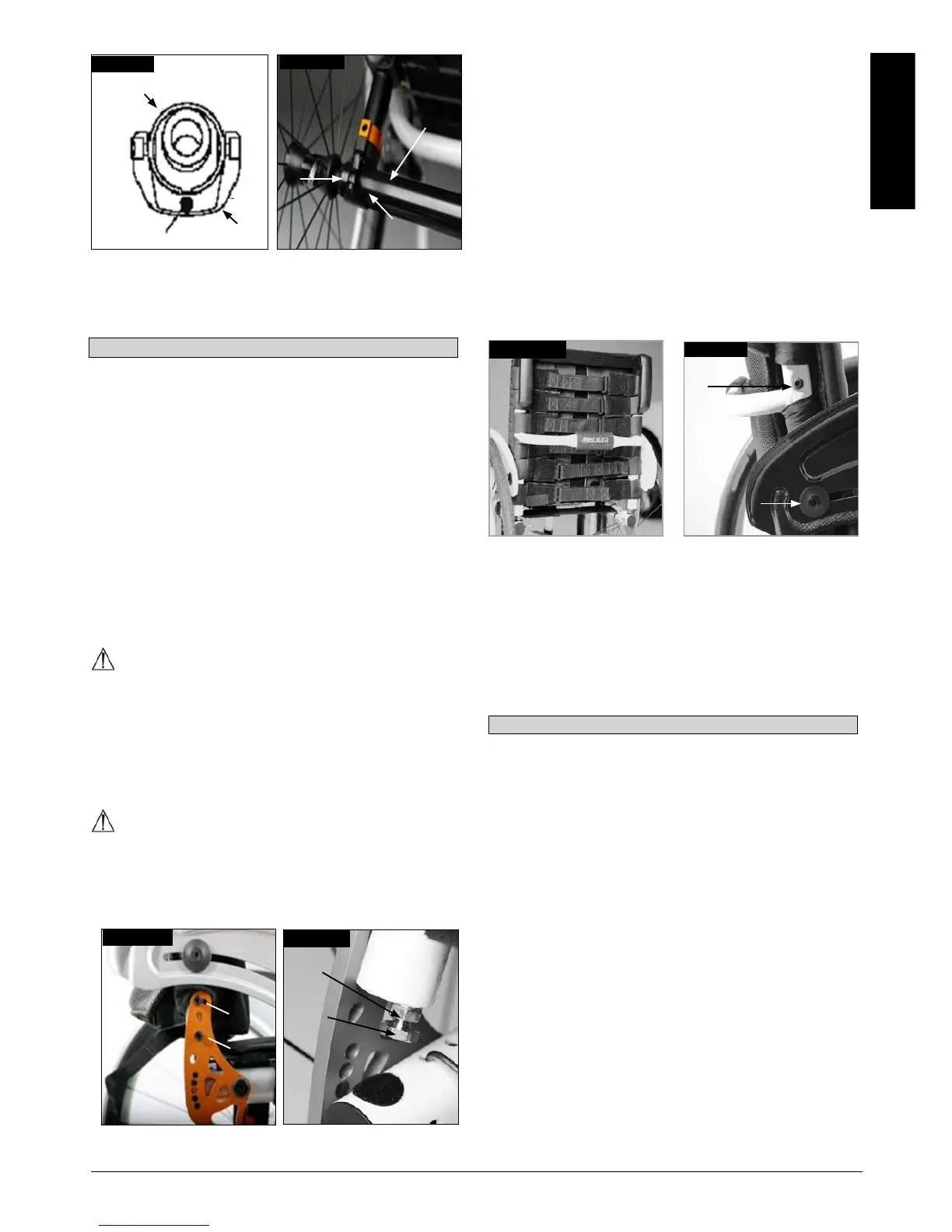

Úhel opěradla se nastavuje změnou polohy čepu na
konzole opěradla. Čep (1) musí být zcela zapadlý na
svém místě v otvorech po obou stranách, tím dosáhnete
nastavení úhlu 8,5°.
Do nepoužitých otvorů nasaďte červené plastové čepy.
Pro dosažení menšího přírůstku úhlu (3,5°) vyšroubujte
imbusový šroub (2) a nasaďte jej do druhého otvoru. K
dotažení šroubu (2) použijte vhodný krouticí moment (viz
tabulku).
Tím dosáhnete změnu úhlu opěradla o 12°. Pak
přemístěte čep (1) v opačném směru do následujícího
otvoru, čímž dosáhnete změnu úhlu o 12° - 8°= 3,5°. (Obr.
4.21)
Pro snížení vůle opěradla lze povolit matici (1) a pak lze
nastavit optimální polohu stavěcím šroubem (2). Pak opět
dotáhněte matici (1). (Obr. 4.22).
POZOR!
sklonu ztraceno.
Opěradlo povolte zatažením za šňůru. Zároveň je zatlačte
dopředu a sklopte dolů. Pokud chcete zádovou opěrku
vrátit do původní polohy, je nutno jej zatáhnout co nejvíce
dozadu, aby zapadlo po obou stranách na své místo.
POZOR!
Při skládání zádové opěrky dávejte pozor, abyste si
nepřiskřípli prsty.
Obr. 4.21
1
2
Obr. 4.22
1
2
Obr. 4.20
4
5
6
Obr. 4.19
3
2
Napnutí nastavitelného potahu zádové opěrky lze nastavit
pomocí několika pásků.
K čalounění potahu zad se lze dostat zevnitř přes otvor a
lze je vycpat tak, aby vyhovovalo individuálním
požadavkům (Obr. 4.23).
Opěrka lze nastavit do různých výšek v krocích po 2,5 cm.
Rozsahy nastavení jsou 25 - 30 cm, 30 - 35 cm, 35 - 40
cm a 40 - 45 cm. Povolte šrouby (1+2) a nastavte
zádovou opěrku do požadované výšky. Šrouby opět
dotáhněte (viz stránku kde jsou uvedeny krouticí
momenty). (Obr. 4.24).
Obr. 4.23
Obr. 4.24
1
1
(Obr. 4.25 - 4.28).
1. Instalace
2.
a. Vytáhněte páku 3 a zdvihněte celé rameno.
a. Zasuňte područku zpět do trubky tak, aby zapadla na
své místo.
