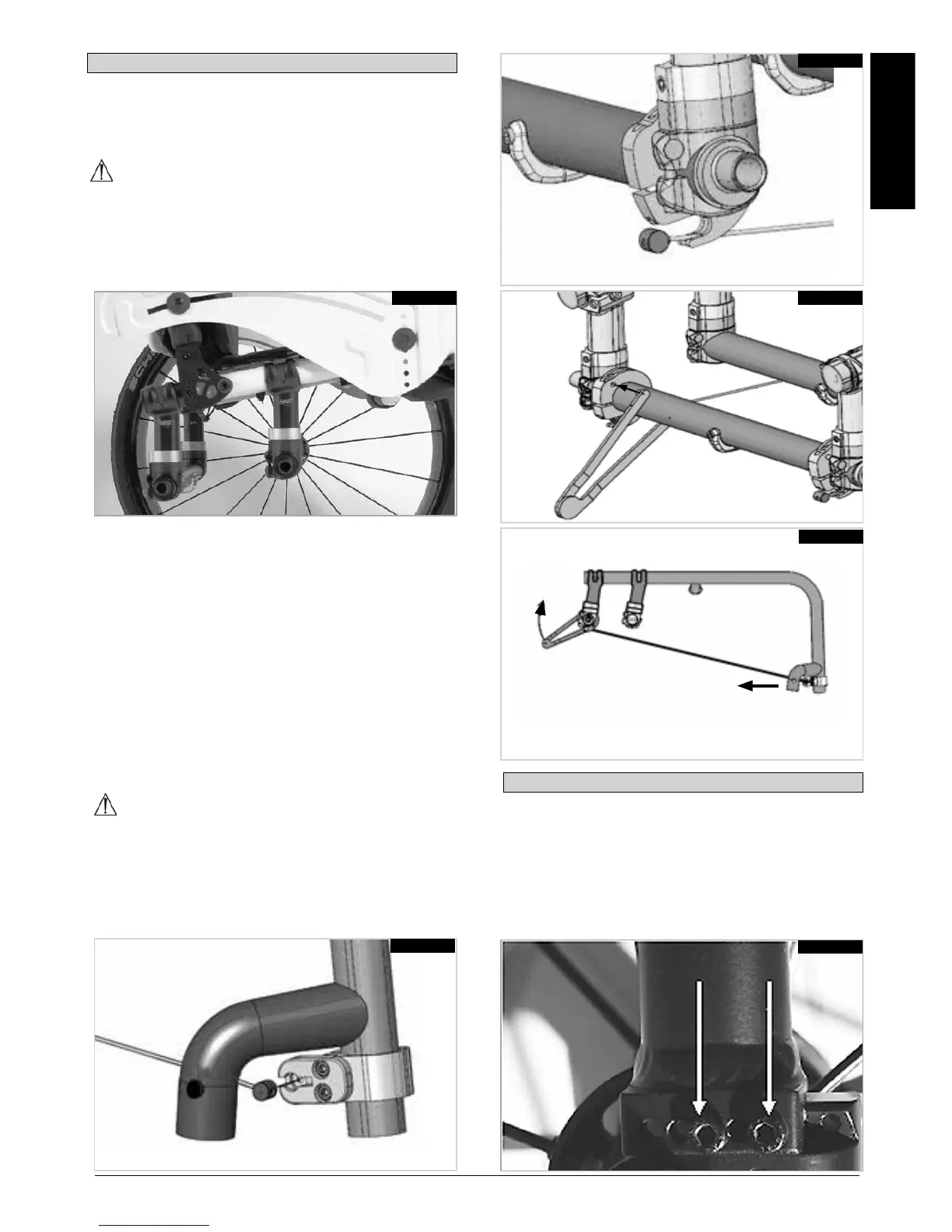

Käsipyörän akselin painopistettä on säädettävä
taaksepäin. Tämä mahdollistaa käsipyörän
lisävarusteiden turvallisen käytön (kuva 4.10.1).
VAARA!
Jos käsipyörää käytetään ilman käsipyörän akselia,
pyörätuolista tulee epävakaa. Tämä voi johtaa käyttäjän
tai muiden ihmisten vakavaan vammautumiseen.
Kuva 4.10.1
Aloita painopisteen säätö poistamalla 2 pulttia (A) ja
siirrä kiinnike haluamaasi kohtaan (kuva 4.10.6). Aseta
pultit paikoilleen ja kiristä ne (5Nm).
Helium Pro -akselin säätö
A
Kuva 4.10.6
Käsipyörän vahvistussarjan kokoaminen:
• Työnnä kaapelin päässä sijaitseva nippeli rungon
etuosassa olevaan kiinnityskohtaan (kuva 4.10.2).
• Työnnä kaapelin toisessa päässä sijaitseva nippeli
rungon takaosassa sijaitsevaan kiinnityskohtaan
(kuva 4.10.3).
• Aseta kiristystyökalu (A) rungon takaosassa
sijaitsevaan kaapelin kiinnityskohtaan (kuva 4.10.4).
• Liikuta kiristystyökalua (A) ylöspäin, kunnes
kiinnityskohta ja etuputki (B) alkavat liikkua
taaksepäin (kuva 4.10.5).
• Kiristä kaapeli kiristystyökalulla ja kiristä takaosassa
sijaitseva kiristysruuvi (kuva 4.10.5). .
• Toista samat työvaiheet toisella puolella.
VAROITUS!
Molempien kaapeleiden kiristys on tarkistettava aina
ennen jokaista käsipyörän käyttökertaa sekä jokaisen
käyttökerran jälkeen.
Kuva 4.10.2
Kuva 4.10.3
Kuva 4.10.4
A
Kuva 4.10.5
A
B
