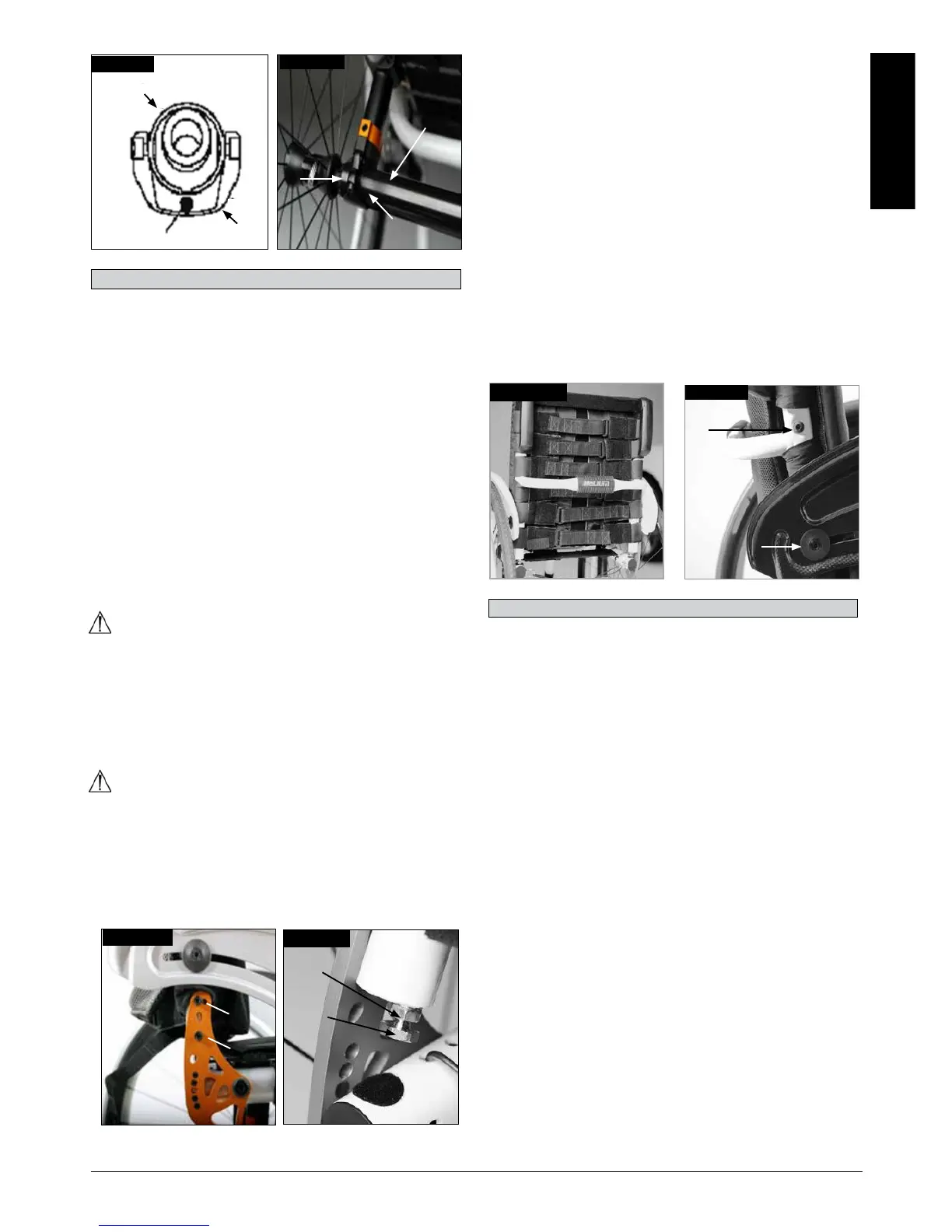

L'angle d'inclinaison du dossier se règle en modifiant la
position de la goupille située dans le montant du dossier.
La goupille (1) doit être complètement mise en place dans
les configurations de trous de chaque côté, vous
permettant un réglage de l'angle de 8.5°.
Placez les goupilles en plastique rouges dans les trous
non-utilisés. Pour obtenir un angle plus petit (3.5°), retirez
la vis hexagonale (2) et replacez-la dans le second trou.
Veuillez utilisez le couple correct (voir matrice) pour serrer
les vis (2).
Ceci vous donne 12° de réglage d'angle du dossier de
12°. Déplacez ensuite la goupille (1) dans la direction
opposée vers le trou suivant, vous permet une
modification de 12° - 8°= 3.5°. (Fig. 4.21)
Pour réduire le jeu dans le dossier, l'écrou (1) peut être
retiré, puis une position optimale peut être obtenue en
utilisant la vis de pression (2). Puis resserrez de nouveau
l'écrou (1). (Fig. 4.22).
ATTENTION !
Dossier rabattable
Pour libérer le dossier, tirez sur la corde tout en poussant
le dossier vers l'avant jusqu'à ce qu'il se rabatte. Pour
ramener le dossier à sa position d'origine, tirez-le en
arrière, jusqu'à ce que les deux montants s'enclenchent.
ATTENTION !
Lorsque vous rabattez le dossier vers l'avant, veillez à ne
pas vous pincer les doigts.
Dossier
Fig. 4.21
1
2
Fig. 4.22
1
2
Fig. 4.20
4
5
6
Fig. 4.19
BALLE
3
2
Vous pouvez régler la tension de la toile du dossier à
l'aide des sangles.
Une fente permet d'accéder à la garniture de la toile
depuis l'intérieur et la matière choisie peut varier selon les
choix individuels, (Fig. 4.23).
Vous pouvez régler la hauteur du dossier à diverses
hauteurs, par incréments de 2,5 cm. Les fourchettes de
réglage sont de 25- 30 cm, 30- 35 cm, 35- 40 cm et 40-
45 cm. Dévissez la vis (1+2) et réglez le dossier à la
hauteur désirée. Revissez ensuite les vis (Voir la page
couples de serrage). (Fig. 4.24).
Fig. 4.23
Fig. 4.24
1
1
(Fig. 4.25 - 4.28).
1. Installation
b. L’accoudoir s’enclenche automatiquement.
2.
montant.
3. Retrait de l’accoudoir
a. Tirez le levier 3 et soulevez l'accoudoir dans son
intégralité.
4. Installation de l’accoudoir
a. Glissez l'accoudoir à l'intérieur du tube de logement
jusqu'à enclenchement.
