1. Montant extérieur
4. Manchette de l'accoudoir
6. Panneau latéral
8. Fixation

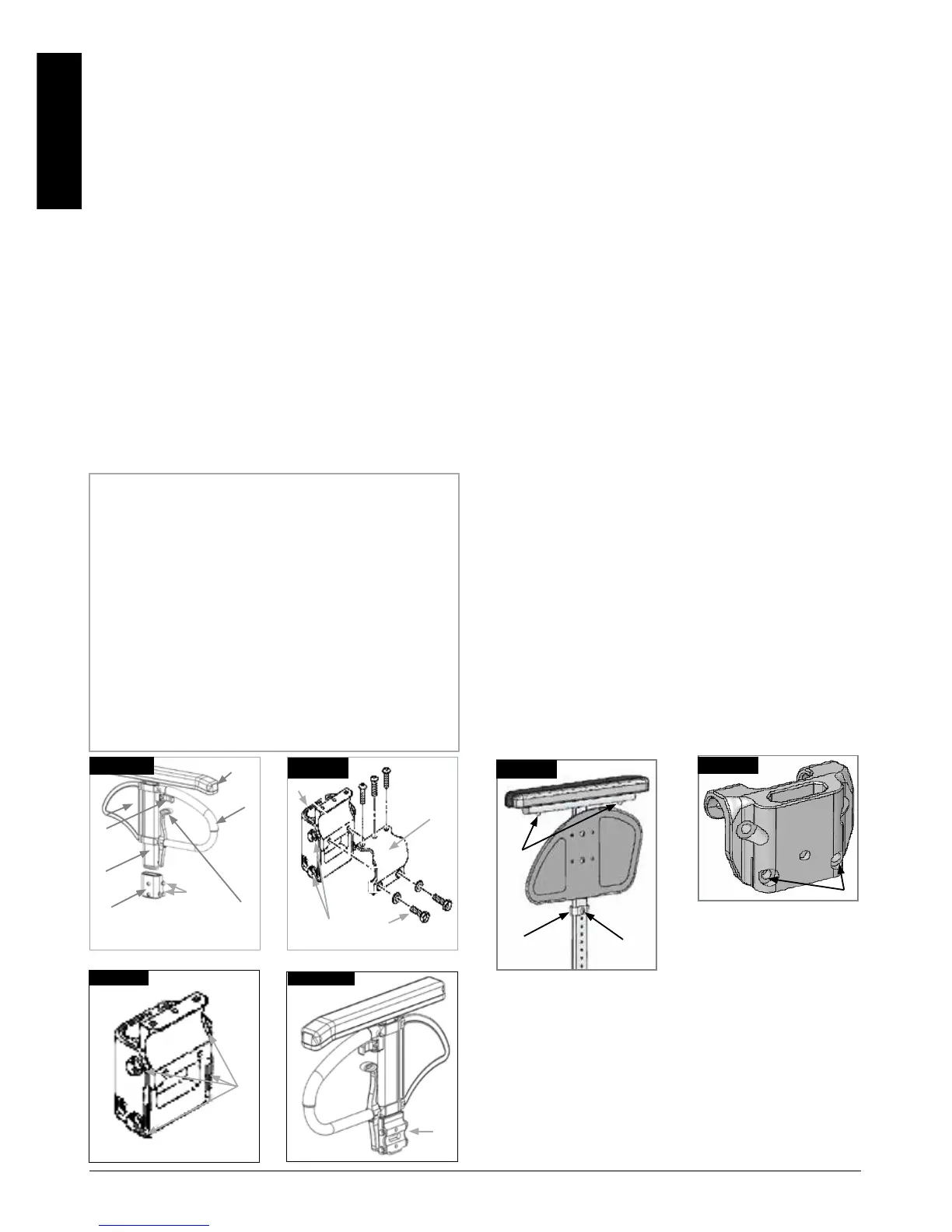

(Fig. 4.25 - 4.28).
Réglage de l’ouverture du tube de logement de
l’accoudoir
Pour réduire ou élargir la taille du montant extérieur de
l’accoudoir dans le tube de logement :
1. Desserrez les quatre boulons de réglage (9) du tube de
logement situés sur les côtés du tube.
2. Tandis que l’accoudoir se trouve dans le tube de
logement (7), serrez le tube à l'ouverture désirée.
3. Resserrez les quatre boulons (9). (144 pouces / lbs,
16,3 Nm)
1. Desserrez les deux boulons de blocage (10) jusqu'à ce
que la pince soit desserrée.
2. Glissez le tube de logement de l'accoudoir à la position
désirée.
3. Revissez.
1
3
6
2
5
9
7
4
Fig. 4.25
10
7
8
9
Fig. 4.26
9
10
9
Fig. 4.27
Fig. 4.28
7
Installation : Glissez le montant dans le tube de logement
jusqu'à ce qu'il heurte le fond
Glissez le montant hors du tube de logement.
Réglez la position de la bague de réglage de la hauteur
(1). Retirez pour cela la vis (2) et déplacez la bague à la
position désirée. Remettez la vis et resserrez-la.
Glissez à nouveau le montant dans le tube de logement,
(Fig. 4.28.1).
Position de la manchette:
Réglez la position de la manchette. Desserrez pour cela
les vis (3), puis déplacez la manchette à la position
désirée. Resserrez les vis, (Fig. 4.28.1).
Vous pouvez régler le degré de serrage du tube de
logement de l'accoudoir au moyen des 2 vis (1) - (Fig.
4.28.2).
1
2
3
1
